Главная / Каталог / Радиоизмерительные приборы / Генераторы сигналов / Актаком AWG-4150

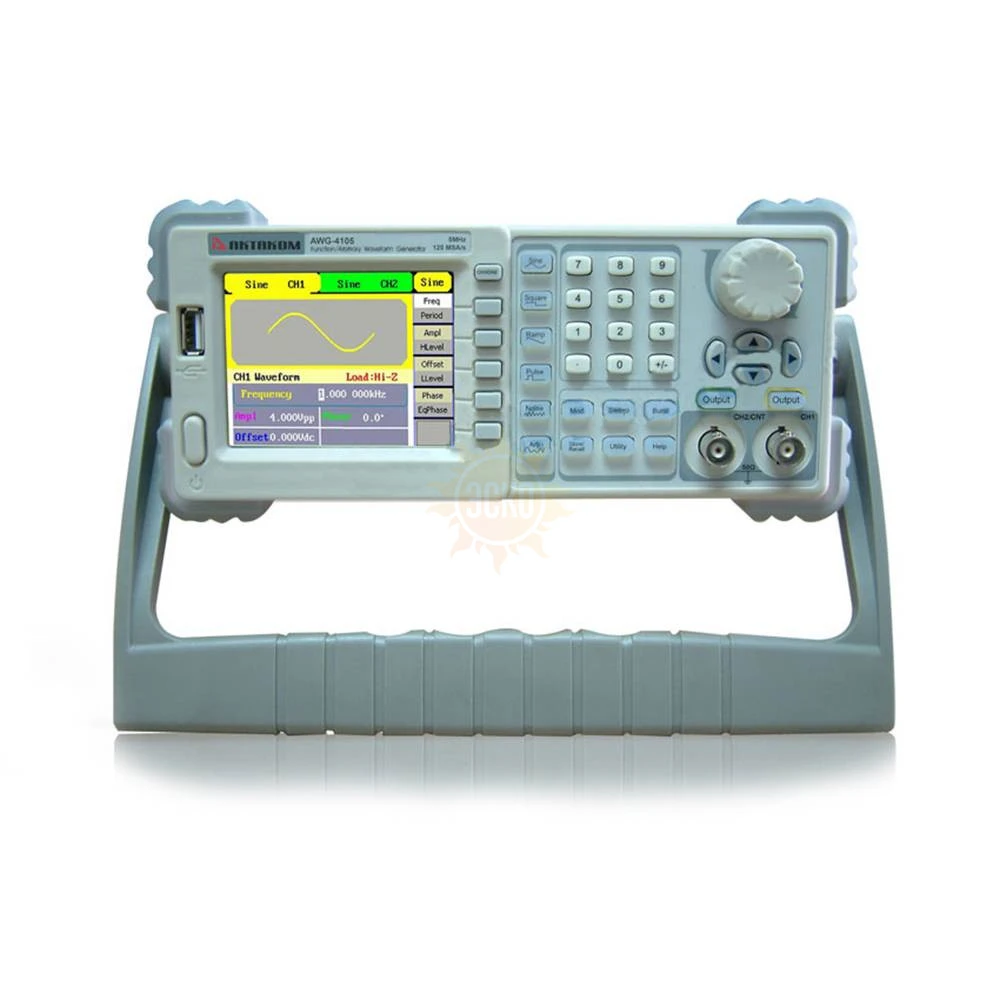

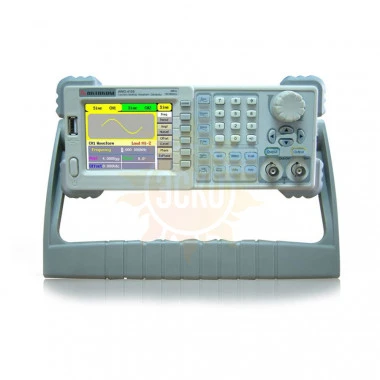

Генератор сигналов специальной формы

распечатать описание в PDF

Артикул: 44415000

Количество каналов

Частотный диапазон ОТ

1 мкГц

Частотный диапазон ДО

50 МГц

Виды модуляции

АМн, ЧМн, ШИМ, АМ, ЧМ, ФМ

Интерфейс

USB

цена по запросу

с поверкой +5 300 ₽

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

Госреестр 53406-13
до 12.03.2023

Межповерочный интервал 2 года

ТД «ЭСКО» официальный дистрибьютор Актаком в России

Описание Актаком AWG-4150

Универсальный генератор стандартных (5 форм) и специальной форм сигналов (48 типов), пачек импульсов.
2 канала.
Полоса - 1мкГц…50 МГц (синус).
Дискретизация 125 Мвыб/сек.
Разрешение по вертикали: 14 бит.
Макс. количество точек - 16К.
Режимы модуляции АМ, ЧМ, ФМ, ЧМн, Амн, ШИМ.
Режим качания частоты.
Режим пачек импульсов.
Цветной графический ЖК-дисплей с поддержкой формы.
Интерфейс USB-host, USB -device.
Встроенный частотомер до 200МГц

Характеристики Актаком AWG-4150

Параметр		Значения
Максимальная выходная частота		50 МГц
Количество каналов		2
Форма сигнала		Синусоидальный, прямоугольный, треугольный, импульсный, белый шум 48 типов специальной формы
Частотные характеристики
Диапазон
синусоидальный сигнал		1 мкГц ~ 50 МГц
прямоугольный сигнал		1 мкГц ~ 5 МГц
импульсный сигнал		1 мкГц ~ 5 МГц
пилообразный и треугольный сигнал		1 мкГц ~ 300 кГц
белый шум (Гаусс)		полоса 5 МГц (-3дБ)
специальной формы		1 мкГц ~ 5 МГц
Разрешение по частоте		1 мкГц
Точность установки (18°C ~ 28°C)		50 ppm (90 дней), 100 ppm (1 год)
Синусоидальный сигнал
Коэффициент гармоник		CH1		CH2
Коэффициент гармоник		< 1 Вп-п	> 1 Вп-п	< 1 Вп-п	> 1 Вп-п
DC-1 МГц		-55 дБн	-45 дБн	-55 дБн	-45 дБн
1 МГц - 5 МГц		-55 дБн	-40 дБн	-55 дБн	-40 дБн
5 МГц - 25 МГц		-50 дБн	-35 дБн	-50 дБн	-35 дБн
Общие гармонические искажения		<0.2% (DC ~ 20 кГц，1 Вп-п)
Негармонические искажения		< -70 дБн (DC ~ 1 МГц)
Фазовый шум		-108 дБн/Гц @ 10 кГц
Прямоугольный сигнал
Время нарастания/спада		< 12 нс (1 кГц, 1 Вп-п)
Выброс		< 5 % (1 кГц, 1 Вп-п)
Коэф.заполнения	1 мГц ~ 10 MГц	20% ~ 80%
	10 мГц ~ 20 MГц	40% ~ 60%
	20 мГц ~ 25 MГц	50%
Ассиметрия		1% от периода + 20 нс (1 кГц, 1 Вп-п, 50% коэф.заполнения)
Джиттер		6 нс +0,1% от периода (1 кГц, 1 Вп-п)
Треугольный сигнал
Нелинейность		< 0,1% (1 кГц, 1 Вп-п, 100% симметрия)
Симмметрия		0 ~ 100%
Импульсный сигнал
Длительность импульса		20 нс ~ 2000 с , разрешение 1 нс
Время нарастания/спада		< 12 нс (1 кГц, 1 Вп-п)
Выброс		< 5%
Джиттер		6 нс +100 ppm от периода
Специальная форма
Максимальное количество точек участвующих в формировании сигнала		16 К
Вертикальное разрешение		14 бит
Частота дискретизации		125 Мвыб/сек
Время нарастания/спада		< 20 нс
Джиттер (СКЗ)		6 нс + 30 ppm
Сохранение в энергонезависимую память		10 форм

Режим пачек импульсов(CH1/CH2)

Характеристики выхода
Канал (выход)	CH1		CH2
Амплитуда	2 мВп-п -10 Вп-п (50 Ом, <10 МГц) 2 мВп-п - 5 Вп-п (50 Ом, >10 МГц) 4 мВп-п ~ 20 Вп-п (высокий импеданс) <10 МГц) 4 мВп-п - 10 Вп-п (высокий импеданс) > 10MГц）		2 мВп-п - 3 Вп-п (50 Ом) 4 мВп-п ~ 6 Вп-п (высокий импеданс)
Вертиакальное разрешение(100 кГц, синус)	±(1 %+1 мВп-п)		±(1 %+ 1 мВп-п)
Неравномерность АЧХ (синус, 5 Вп-п)	0.1 дБ (<100 кГц) 0.15 дБ (100 кГц ~ 5 МГц) 0.3 дБ (>5 МГц)
DC смещение
Канал (выход)	CH1		CH2
Диапазон (DC)	5 В (50 Ом) 10 В (высокий импеданс)		1.5 В (50 Ом) 3 В (высокий импеданс)
Погрешность	± (1%+1 мВ)
Выходной разъем
Канал (выход)	CH1		CH2
Импеданс	50 Ом		50 Ом
Защита	защита от короткого замыкания		защита от короткого замыкания
AM Модуляция (CH1/CH2)
Несущая	синус, прямоугольный, пила, треугольный, специальной (кроме DC)
Источник	Внутренний/Внешний
Модулирующий сигнал	синус, прямоугольный, пила, белый шум, специальной (2 мГц ~ 20 кГц)
Коэффициент модуляции	0% ~ 120%
ЧM Модуляция (CH1/CH2)
Несущая	синус, прямоугольный, пила, специальной (кроме DC)
Источник	Внутренний/Внешний
Модулирующий сигнал	синус, прямоугольный, пила, треугольный, белый шум, специальной (2 мГц ~ 20 кГц)
Девиация частоты	0 ~ 2.5 МГц
ФМ Модуляция (CH1/CH2):
Несущая	синус, прямоугольный, пила, специальной (кроме DC)
Источник	Внутренний/Внешний
Модулирующий сигнал	синус, прямоугольный, пила, треугольный, белый шум, специальной (2 мГц ~ 20 кГц)
Девиация	0 ~ 360°
ФМ Модуляция (CH1/CH2):
Частотная манипуляция (CH1/CH2)
Несущая	синус, прямоугольный, пила, специальной (кроме DC)
Источник	Внутренний/Внешний
Модулирующий сигнал	прямоугольный с коэффициентом заполнения 50% (2 мГц ~ 50 кГц)
Амплитудная манипуляция (CH1/CH2):
Несущая	синус, прямоугольный, пила, специальной (кроме DC)
Источник	Внутренний/Внешний
Модулирующий сигнал	прямоугольный с коэффициентом заполнения 50% (2 мГц ~ 50 кГц)
ШИМ модуляция(CH1/CH2)
Частота	500 мкГц ~ 20 кГц
Источник	Внутренний/Внешний
Модулирующий сигнал	синус, прямоугольный, пила, треугольный, специальной (кроме DC)
Внешний	-6 В ~+6 В (соответствует глубине модуляции 0%~100%)
Режим свипирования (качания)(CH1/CH2)
Форма	синус, прямоугольный, пила, треугольный, специальной (кроме DC)
Закон	линейный/логарифмический
Направление	Вверх/Вниз
Время свипирования	1 мс ~ 500 с + 0.1%
Источник запуска	Ручной, внешний, внутренний
Форма	синус, прямоугольный, пила, треугольный, специальной (кроме DC)
Тип	Количество импульсов: 1 ~ 50000 , непрерывный, стробированный
Начальная/Конечная фаза	0° ~ 360°
Время стояния	1 мс ~ 500 с + 0.1%
Стробированный запуск	Внешний запуск
Источник запуска	Ручной, внешний, внутренний
Разъемы на передней панели
Внешняя модуляция	±6 Вп-п (5 кОм входной импеданс)
Внешний запуск	TTL уровень
Вход запуска
Уровень	TTL
Скорость нарастания	> 100 нс
Входной импеданс	> 10 К, DC связь
Время отклика	свипирование:< 500 мкс
Режим пачек	< 500 нс
Выход запуска
Уровень	TTL
Длительность импульса	> 400 нс
Выходной импеданс	> 50 Ом
Максимальная частота	1 МГц
SYNC выход
Уровень	TTL
Длительность	> 50 нс
Входной импеданс	> 50 Ом
Максимальная частота	2 МГц
Частотомер
Измеряемый параметр	Частота, период, длительность положительного/отрицательного импульса, коэффициент заполнения
Частотный диапазон	Один канал: 100 мГц ~ 200 МГц
Разрешение по частоте	6 разрядов/с
Диапазон амплитуд и чувствительность	немодулированный сигнал
Авто	1 Гц ~ 200 MГц		200 мВп-пp ~ 5 Вп-п
Ручной	DC связь	DC диапазон девиации	+1.5 В dc
		100 мГц ~ 100 МГц	20 мВскз ~ +5 Вac+dc
		100 МГц ~ 200 МГц	40 мВскз ~ +5 Вac+dc
	AC связь	1 Гц ~ 100 МГц	50 мВскз ~ +5 Вac+dc
	AC связь	100 МГц ~ 200 МГц	100 мВскз ~ +5 Вac+dc
Длительность импульса и коэффициент заполнения	1 Гц ~ 10 МГц (100 мВп-п ~ 10 Вп-п)
Параметры входа	Входной импеданс		1 МОм
	Тип связи		AC, DC
	Чувствительность		Три уровня: низкий, средний, высокий
Система запуска	Уровень запуска: ±3 В (0.1 %~ 100%)
	Разрешение: 6 мВ
	Установка уровня: ручной/автоматический

Основные характеристики
Тип дисплея	Жидкокристаллический, 3.5" TFT, 320 х 240
Питание	100~240 В АСскз，45~440 Гц, CATII
Интерфейс	USB устройство, USB host. Опционально: GPIB (IEEE-488.2), LAN
Потребляемая мощность	не более 30 Вт
Рабочая температура	0°C...50°C
Габаритные размеры	229 х 105 х 281 мм
Вес	2,8 кг
