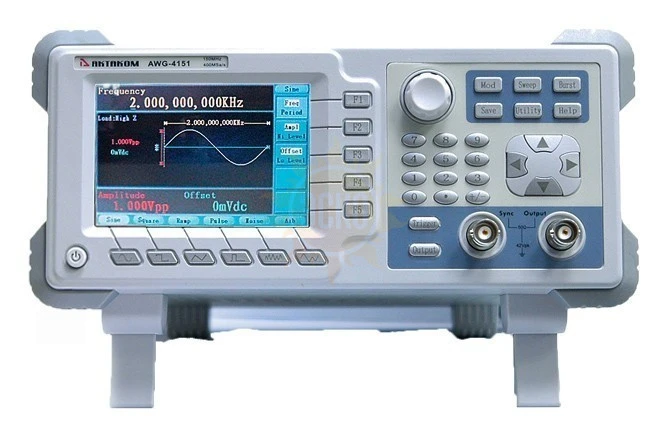

Описание Актаком AWG-4151
Генератор построен с использованием технологий прямого цифрового синтеза (DDS) на основе 14-ти битного ЦАП и отличаются высокой функциональностью и характеристиками.
Новая модель генератора Актаком AWG-4151 имеет максимальную частоту генерации до 150 МГц (для синусоидального сигнала) при максимальном частотном разрешении 1 мкГц. Кроме синусоидального сигнала, AWG-4151 может генерировать такие стандартные сигналы, как меандр (1 мкГц - 50 МГц), пилообразный (1 мкГц - 1 МГц), импульсный (1 мкГц - 25 МГц), шумовой (полоса 50 МГц), а также пользовательские сигналы с диапазоном частот от 1 мкГц до 10 МГц: возрастание и убывание по экспоненциальному закону, Sin(x)/x и сигнал постоянного тока.
Кроме того, в новом генераторе AWG-4151 пользователь может легко сформировать и сохранить во внутреннюю память и сигналы произвольной формы.
Вообще, применение технологии цифрового синтеза позволяет достичь превосходных технических характеристик, среди которых: указанное выше, максимальное разрешение по частоте - 1 мкГц, коэффициент гармоник синусоидального сигнала -60 дБн, нелинейность ±0,15 дБ, фазовый шум при отстройке 10 кГц составляет не более - 110 дБн/Гц, а для меандра и импульса время нарастания от 8-10 нс.
Универсальный генератор Актаком AWG-4151 может работать не только с гармоническими сигналами, но также имеют широкие возможности по модуляции и другим специальным режимам, среди которых можно выделить: амплитудную модуляцию (АМ), частотную модуляцию (ЧМ), фазовую модуляцию (ФМ), частотную манипуляцию (ЧМн), а также работать в режиме широтно-импульсной модуляции (ШИМ), режимов свипирования (качания) частоты и формирования пачек импульсов.
Для большинства новых моделей генераторов Актаком стало традиционным использование в качестве средства отображения графических дисплеев с поддержкой отображения формы сигнала. Такая же возможность имеется и в генераторе Актаком AWG-4151, где в качестве дисплея применяется цветной ( 65536 цветов) 3,9 дюймовый ЖКИ дисплей с TFT матрицей с разрешением 480х320 точек. Использование цветного графического дисплея с поддержкой отображения формы сигнала значительно облегчает работу пользователя, делает управление генератором гораздо более простым и интуитивно понятным, помогает видеть текущий устанавливаемый параметр не только в цифровом виде, но и наблюдать за что оно отвечает на форме отображаемого сигнала.
Универсальный генератор Актаком AWG-4151 имеют широкие возможности по синхронизации с другими устройствами. В новом генераторе имеется вход и выход внешнего запуска TTL уровня, а также вход и выход внешнего тактирования.
Новая модель генератора Актаком AWG-4151 имеет большой выбор интерфейсов для связи с персональным компьютером: RS-232, USB и LAN, что позволяет обеспечить доступное дистанционное управление.
При этом, программное обеспечение выполнено в виде виртуальной панели
Дружеский интерфейс, превосходные характеристики по разрешению, высокая функциональность, возможность формирования модулированных сигналов, в сочетании с небольшими габаритами и весом делают универсальные генераторы Актаком AWG-4151 одними из наилучших по соотношению цена/возможности на российском рынке измерительной техники.
Характеристики Актаком AWG-4151
| Параметры | Значения | |
|---|---|---|
| Измерения | ||
|
Максимальная выходная частота |
150 МГц |
|
|
Количество каналов |
1 |
|
|
Форма сигнала |
Синусоидальный, прямоугольный, треугольный, импульсный, белый шум, экспонента нарастание, экспонента спад, sin (x)/x, DC |
|
|
Частотные характеристики |
||
|
Диапазон |
синусоидальный сигнал: 1 мкГц ~ 150 МГц прямоугольный сигнал: 1 мкГц ~ 50 МГц импульсный сигнал: 1 мкГц ~ 25 МГц пилообразный и треугольный сигнал: 1 мкГц ~ 1 МГц белый шум (Гаусс) полоса: 50 МГц (-3дБ) специальной формы: 1 мкГц ~ 10 МГц |
|
|
Разрешение по частоте |
32 бит |
|
|
Максимальная дискретизация |
400 Мвыб/сек |
|
|
Синусоидальный сигнал |
||
|
Неравномерность АЧХ (1 Вп-п, 100 кГц) |
±0.15 дБ (<5 МГц) ±0.3 дБ (5 МГц ~ 25 МГц) ±0.5 дБ (25 МГц~100 МГц) ±1.0 дБ (100 МГц~150 МГц) |
|
|
Коэффициент гармоник |
<-60 дБн (10 Гц ~ 1 МГц) <-50 дБн (1МГц ~ 5 МГц) <-37 дБн (5 МГц ~ 25 МГц) <-30 дБн (25 МГц ~ 150 МГц) |
|
|
Общие гармонические искажения (10 Гц ~ 20 кГц, 1 Вп-п) |
<0.2% |
|
|
Фазовый шум (20 МГц) |
-110 дБн/Гц @ 10 кГц |
|
|
Прямоугольный сигнал |
||
|
Время нарастания/спада (1 кГц, 1 Вп-п) |
< 10 нс (10%~90%) |
|
|
Выброс |
< 2 % |
|
|
Коэф.заполнения |
20% ~ 80% (≤25 МГц) 50% (>50 МГц) |
|
|
Ассиметрия (<50% коэф.заполнения) |
1% от периода + 5 нс |
|
|
Джиттер |
300 пс +0,1% от периода |
|
|
Треугольный сигнал |
||
|
Нелинейность (1 кГц, 1 Вп-п, 100% симметрия) |
< 0,1% |
|
|
Симмметрия |
0 ~ 100% |
|
|
Импульсный сигнал |
||
|
Длительность импульса |
8 нс ~ 2000 с |
|
|
Точность установки |
1 нс |
|
|
Время нарастания/спада |
9 нс ~1 мс |
|
|
Выброс |
< 2% |
|
|
Джиттер |
300 пс +0,1% от периода |
|
|
Специальная форма |
||
|
Максимальное количество точек участвующих в формировании сигнала |
2~1 млн.точек |
|
|
Вертикальное разрешение |
14 бит |
|
|
Частота дискретизации |
200 Мвыб/сек |
|
|
Время нарастания/спада |
< 35 нс |
|
|
Джиттер (СКЗ) |
6 нс + 30 ppm |
|
|
Характеристики выхода |
||
|
Амплитуда |
10 мВп-п ~ 10 Вп-п (50 Ом) 20 мВп-п ~ 20 Вп-п (высокий импеданс) |
|
|
Разрешение вертикальное |
1 мВп-п или 14 бит |
|
|
Смещение (AC+DC) |
±5 В (50 Ом) ±10 В (высокий импеданс) |
|
|
Точность установки смещения |
1 мВ |
|
|
Выходной импеданс |
50 Ом, типичное |
|
|
АМ модуляция |
||
|
Несущая |
синус |
|
|
Источник |
Внутренний/Внешний |
|
|
Модулирующий сигнал |
синус, прямоугольный, пила, белый шум, специальной |
|
|
Частота внутреннего модулирующего сигнала |
2 мГц ~ 20 кГц |
|
|
Коэффициент модуляции |
0% ~ 120% |
|
|
ЧМ модуляция |
||
|
Несущая |
синус |
|
|
Источник |
Внутренний/Внешний |
|
|
Модулирующий сигнал |
синус, прямоугольный, пила, треугольный, белый шум, специальной |
|
|
Частота внутреннего модулирующего сигнала |
2 мГц ~ 20 кГц |
|
|
Девиация частоты |
DC ~ 50 МГц |
|
|
ФМ модуляция |
||
|
Несущая |
синус |
|
|
Источник |
Внутренний/Внешний |
|
|
Модулирующий сигнал |
синус, прямоугольный, пила, треугольный, белый шум, специальной |
|
|
Частота внутреннего модулирующего сигнала |
2 мГц ~ 20 кГц |
|
|
Девиация |
0 ~ 180° |
|
|
Частотная манипуляция |
||
|
Несущая |
синус |
|
|
Источник |
Внутренний/Внешний |
|
|
Модулирующий сигнал |
прямоугольный с коэффициентом заполнения 50% |
|
|
Частота внутреннего модулирующего сигнала |
2 мГц ~ 1 МГц |
|
|
ШИМ модуляция |
||
|
Несущая |
импульс |
|
|
Источник |
Внутренний/Внешний |
|
|
Модулирующий сигнал |
синус, прямоугольный, пила, треугольный, специальной (кроме DC) |
|
|
Частота внутреннего модулирующего сигнала |
2 мГц ~ 20 кГц |
|
|
Глубина девиации |
0%~100% |
|
|
Режим свипирования (качания) |
||
|
Форма |
синус, прямоугольный, пила |
|
|
Закон |
линейный/логарифмический |
|
|
Направление |
Вверх/Вниз |
|
|
Время свипирования |
1 мс ~ 500 с + 0.1% |
|
|
Источник запуска |
Ручной, внешний, внутренний |
|
|
Режим пачек импульсов |
||
|
Форма |
синус, прямоугольный, пила, треугольный, специальной |
|
|
Тип |
Количество импульсов: 1 ~ 1 000 000 , непрерывный, стробированный |
|
|
Начальная/Конечная фаза |
-360° ~ 360° |
|
|
Время стояния |
1 мс ~ 300 с + 0.1% |
|
|
Стробированный запуск |
Внешний запуск |
|
|
Источник запуска |
Ручной, внешний, внутренний |
|
|
Разъемы на задней панели |
||
|
Внешняя модуляция |
Диапазон входных частот |
DC~20 кГц |
|
Диапазон входных напряжений |
±5 Вп-п |
|
|
Входной импеданс |
10 кОм, типичное |
|
|
Внешний запуск |
Уровень |
TTL |
|
Фронт |
нарастающий или спадающий (по выбору) |
|
|
Длительность импульса |
>100 нс |
|
|
Задержка запуска |
0 нс~60 нс |
|
|
Вход внешнего тактирования |
Импеданс |
1 кОм, AC связь |
|
Входное напряжение |
100 мВп-п~5 Вп-п |
|
|
Частота |
20 МГц±35 кГц |
|
|
Выход внешнего тактирования |
Импеданс |
50 кОм, AC связь |
|
Амплитуда |
5 Вп-п, доступно 50 Ом |
|
|
Выход синхронизации |
Уровень |
TTL |
|
Выходной импеданс |
50 Ом, типичное |
|
|
Длительность импульса |
>400 нс, типичное |
|
|
Общие данные |
||
|
Тип дисплея |
Жидкокристаллический, 3.9" TFT, 480 х 320, 65536 цветов |
|
|
Питание |
100~240 В АСскз,50/60 Гц, CATII |
|
|
Интерфейс |
USB устройство, USB host |
|
|
Потребляемая мощность |
не более 50 Вт |
|
|
Рабочая температура |
0°C...40°C |
|
|
Габаритные размеры |
235 х 110 х 295 мм |
|
|
Вес |
3 кг |
|
Комплектация Актаком AWG-4151
| № | Наименование | Количество |
|---|---|---|
| 1. | Генератор сигналов специальной формы AWG-4151 | 1 |
