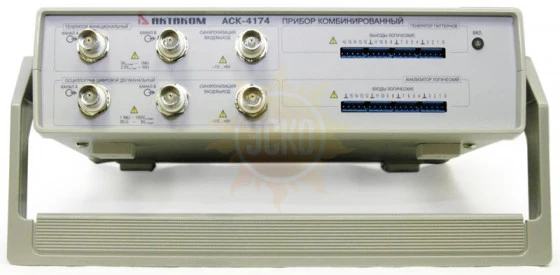

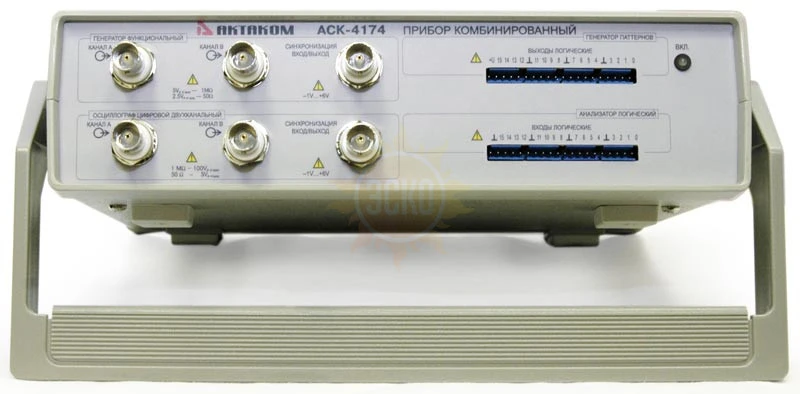

АСК-4174 — комбинированный прибор 4 в 1

Комбинированный прибор АСК-4174 объединяет в себе 4 различных виртуальных прибора (двухканальный цифровой запоминающий осциллограф, двухканальный генератор сигналов произвольной формы, 16-канальный логический анализатор, 16-канальный генератор цифровых последовательностей) и предназначен для комплексного исследования многофункциональных аналогово-цифровых электронных устройств.

Комбинированный прибор АСК-4174 обеспечивает наиболее комфортные условия для управления сложными исследованиями под управлением ПК. Позволяет анализировать аналоговые и цифровые сигналы, а также генерировать сигналы произвольной формы с помощью специального редактора и формировать последовательности цифровых сигналов. АСК-4114 имеет интерфейс USB 1.1 для связи с ПК, а АСК-4174 имет два интерфейса: USB 1.1 и LAN (10/100BASE-T).

Осциллограф:

• 2 независимых канала с полосой пропускания до 100 МГц;
• высокая чувствительность (от 2 мВ/дел);
• буфер записи до 128 кБ на канал (определяется пользователем);
• произвольно настраиваемый режим предзаписи/послезаписи;
• автоматическая настройка на входной сигнал.

Логический анализатор:

• асинхронный/метасинхронный/синхронный сбор данных;
• внутреннее/внешнее тактирование;
• измерение с помощью курсоров и меток;
• навигация по буферу данных;
• представление массива данных в табличном виде (шестнадцатеричный код), импорт, экспорт во внешние процессоры электронных таблиц (MS Excel);
• гибкие возможности выбора порога: произвольная настройка, выбор стандартного порога: TTL, CMOS, ECL, PECL, LVPECL, LVCMOS 1.5 B, LVCMOS 1.8 B, LVCMOS 2.5 B, LVCMOS 3.3 B, LVDS, определяемые пользователем;
• отображение 2 групп каналов с текстовым обозначением состояния группы;
• поиск различных событий в массиве данных: параллельному шаблону, последовательному шаблону, поиск случайных импульсных помех — глитчей;
• выбор единиц измерения;
• наложение систем масок на каждую выборку массива данных;
• масштабирование временной шкалы;
• запись/чтение данных/изображения в файл.

Программное обеспечение комбинированного прибора 4 в 1 АСК-4174:

• AAG Aktakom Arbitrary Generator Программное обеспечение генератора сигналов произвольной формы;
• ACK-3106_SDK_Base Базовый комплект средств разработки ПО;
• ADWE Aktakom Digital Waveform Editor Программное обеспечение редактор цифрограмм;
• AHP-3121_SDK_Base Базовый комплект средств разработки ПО;
• AHP-3516_SDK_Base Базовый комплект средств разработки ПО;
• Aktakom AULServer Программное обеспечение AUL Сервер;
• ALA Aktakom Logic Analyzer Программное обеспечение логического анализатора;
• AMS Aktakom Mixed Signals Программное обеспечение;
• AOP Aktakom Oscilloscope Pro Программное обеспечение виртуальных осциллографов;
• APG Aktakom Pattern Generator Программное обеспечение;
• AULFConverter Конвертер файлов формата AKTAKOM USB Lab;
• AUNLibUSB 1.2.6.0 Драйвер для виртуальных приборов USB лаборатории;
• AVLNC Программа конфигурирования сетевых парамеров.
