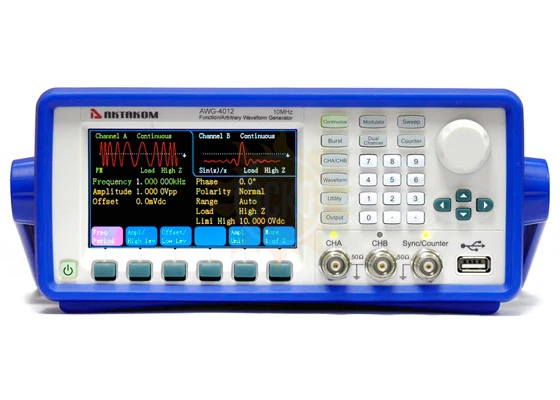

AWG-4012 Генератор сигналов специальной формы

распечатать описание в PDF

Артикул: 44452203

AWG-4012 Генератор сигналов специальной формы

Количество каналов

Частотный диапазон ОТ

1 мкГц

Частотный диапазон ДО

10 МГц

Виды модуляции

ЧМн, ФМн, ШИМ, АМ, ЧМ, ФМ, SUM

Интерфейс

USB, RS-232

цена по запросу

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 14 месяцев

ТД «ЭСКО» официальный дистрибьютор Актаком в России

Описание генератора сигналов специальной формы AWG-4012:

Генератор сигналов специальной формы серии AWG-40x2 построен с использованием технологии прямого цифрового синтеза (DDS), что обеспечивает ему высокое разрешение по частоте, высокую стабильность и малый дрейф. Большое количество генерируемых форм сигнала и типов модуляции позволяют генератору сигналов серии AWG-40x2 найти применение в сферах разработки и тестирования электронных устройств, научных исследований, образования. Высокая функциональность и невысокая цена делают генератор сигналов специальной формы серии AWG-40x2 оптимальным выбором для широкого круга измерительных задач, особенно при ограниченном бюджете.

Технические характеристики генератора сигналов специальной формы AWG-4012:

Характеристика		Значение
Максимальная выходная частота		10 МГц
Количество каналов		2
Форма сигнала		Стандартные: синусоидальный, прямоугольный, треугольный, импульсный, белый шум Встроенные специальной формы 50 типов Произвольная форма
Частотные характеристики
Диапазон	синусоидальный сигнал	1 мкГц ... 10 МГц
	прямоугольный сигнал	1 мкГц ... 10 МГц
	импульсный сигнал	1 мкГц ... 10 МГц
	другие формы	1 мкГц ... 5 МГц
Встроенные формы	Количество точек участвующих в формировании сигнала	4…4096
Разрешение по частоте		1 мкГц
Точность установки (18°C ... 28°C)		±(50 ppm + 1 мкГц)
Синусоидальный сигнал
Коэффициент гармоник		≤-60 дБн (DC-5 МГц) ≤-50 дБн (5 МГц - 30 МГц) ≤-45 дБн (≥30 МГц)
Общие гармонические искажения		<0,1%
Прямоугольный сигнал
Время нарастания/спада		≤ 20 нс
Выброс		≤ 10 %
Коэффициент заполнения		0,1% ... 99,9% (мин. длительность 50 нс)
Треугольный сигнал
Симмметрия		0 ... 100%
Импульсный сигнал
Длительность		50 нс ... 2000 с
Время нарастания/спада		≤ 20 нс
Пользовательская (произвольная) форма
Количество точек участвующих в формировании сигнала		4096
Вертикальное разрешение		14 бит (канал CHA), 10 бит (канал CHB)
Частота дискретизации		120 МВыб/с
Энергонезависимая память		5 редактируемых форм
Амплитуда
Амплитуда (50 Ом)		0,1 мВп-п -10 Вп-п (≤ 20 МГц) 0,1 мВп-п -7,5 Вп-п (> 20 МГц)
Амплитуда (высокий импеданс)		0,2 мВп-п -20 Вп-п (≤ 20 МГц) 0,2 мВп-п -15 Вп-п (> 20 МГц)
Вертикальное разрешение (50 Ом)		1 мВп-п (≥1 Вп-п) 0,1 мВп-п (<1 Вп-п)
Вертикальное разрешение ((высокий импеданс)		2 мВп-п (≥2 Вп-п) 0,2 мВп-п (<2 Вп-п)
Точность (1 кГц, синус, DC смещение = 0)		±(1 %+1 мВп-п)
Неравномерность АЧХ (синус, отн. 100 кГц, 1 Впп)		±0,2 дБ (<5 МГц) ±0,3 дБ (5 МГц ... 20 МГц) ±0,5 дБ (≥20 МГц)
DC смещение
Диапазон (DC)		±5 В (50 Ом), ±10 В (высокий импеданс)
Погрешность		±(1% + 1 мВ.)
Разрешение (50 Ом)		1 мВ (смещение ≥ 0,5 В) 0,1 мВ (смещение < 0,5 В)
Разрешение (выс. импеданс)		2 мВ (смещение ≥ 1 В) 0,2 мВ (смещение < 1 В)
AM Модуляция (выход CHA)
Несущая		синус, прямоугольный, пила, треугольный, специальной (кроме DC)
Источник		Внутренний/Внешний
Модулирующий сигнал		синус, прямоугольный, пила, белый шум, специальной (1 мГц ... 100 кГц)
Коэффициент модуляции		0% ... 120%
ЧМ Модуляция (выход CHA)
Несущая		синус, прямоугольный, пила, специальной (кроме DC)
Источник		Внутренний / Внешний
Модулирующий сигнал		синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ... 100 кГц)
ФМ Модуляция (выход CHA)
Несущая		синус, прямоугольный, пила, специальной (кроме DC)
Источник		Внутренний / Внешний
Модулирующий сигнал		синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ... 100 кГц)
Девиация		0 ... 360°
Частотная и фазовая манипуляция (выход CHA)
Тип		ЧМн (FSK), ФМн (BPSK)
Несущая		синус, прямоугольный, пила, специальной (кроме DC)
Источник		Внутренний/Внешний
Диапазон ЧМн		1 мкГц ... максимальная частота
Частота переключения ЧМн		1 мГц ... 100 кГц
Фаза переключения ФМн		0 ... 360°
ШИМ модуляция (выход CHA)
Частота		1 мГц ... 100 кГц
Несущая		импульсный
Источник		Внутренний / Внешний
Девиация		0% ... 99%
SUM модуляция (выход CHA)
Несущая		синус, прямоугольный, пила, специальной (кроме DC)
Источник		Внутренний / Внешний
Модулирующий сигнал		синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ... 1 МГц)
Коэффициент модуляции		0% ... 100%
Режим свипирования (выход CHA)
Тип свипирования		по частоте
Интервал свипирования		5 мс ... 500 с
Закон		линейный / логарифмический
Направление		Вверх / Вниз
Время прямого хода /возврата		0 ... 500 с
Список свипирования		до 600 шагов, время шага 5 мс ... 500 с
Источник запуска		Ручной, внешний, внутренний
Режим пачек импульсов (выход CHA)
Форма		синус, прямоугольный, пила, треугольный, импульсный, специальной (кроме DC)
Период		1 мкс ... 500 с
Тип		Количество импульсов: 1 ... 1 000 000
Начальная / Конечная фаза		0° ... 360°
Источник запуска		Ручной, внешний, внутренний
Режим суммирования каналов (выход CHB)
Связь по частоте		Отношение частот / разность частот
Связь по амплитуде и DC смещению		Разность амплитуд / разность смещений
Комбинированный выход		Объединение амплитуд 0% ... 100%
Вход запуска и модуляции
Уровень запуска		TTL
Уровень модуляции		±5 Вп-п (полная шкала)
Входной импеданс		> 10 К номинальный
Тип разъема		BNC
Выход синхроимпульса (Sync)
Форма		прямоугольный импульс
Уровень		5 В (высокий импеданс) 2,5 В (50 Ом)
Частота и длительность импульса		изменяемая в зависимости от рабочего режима
Фронт нарастания		< 10 нс (типичное)
Входной импеданс		50 Ом (типичное)
Тип разъема		BNC
Частотомер
Частотный диапазон		Один канал: 100 мГц ... 350 МГц
Разрешение по частоте		6 разрядов/с
Измерение периода и длительности импульса		100 нс ... 20 с
Измерение коэф. заполнения		1% ... 99%
Чувствительность		20 мВскз ... 5 Вскз 10 мГц ... 100 МГц 40 мВскз ... 5 Вскз 100 мГц ... 200 МГц 50 мВскз ... 5 Вскз 200 мГц ... 350 МГц
Время стробирования		1 мс ... 500 с
Связь		AC, DC
Уровень запуска		-3 В ... 3 В
ФНЧ		отключаемый
Вход тактирования
Тактовая частота		10 МГц ± 100 кГц
Амплитуда		1 Вп-п ... 5 Вп-п
Входной импеданс		5 кОм, AC связь
Выход тактирования
Тактовая частота		10 МГц
Амплитуда		>1 Вп-п
Выходной импеданс		5 кОм, AC связь
Основные характеристики
Тип дисплея		Жидкокристаллический, 4.3" TFT, 480 х 272
Интерфейс		USB device, USB host, RS-232
Питание		100...240 В АС скз, 45...65 Гц
Потребляемая мощность		не более 30 Вт
Рабочая температура		0...40 °C
Габаритные размеры		334 х 256 х 106 мм
Масса		3 кг

Комплектация Aktakom AWG-4012

Комплект поставки AWG-4012

№	Наименование	Количество
1	Генератор сигналов AWG-4012	1
2	Шнур питания	1
3	Кабель BNC	1
4	Руководство по эксплуатации	1
