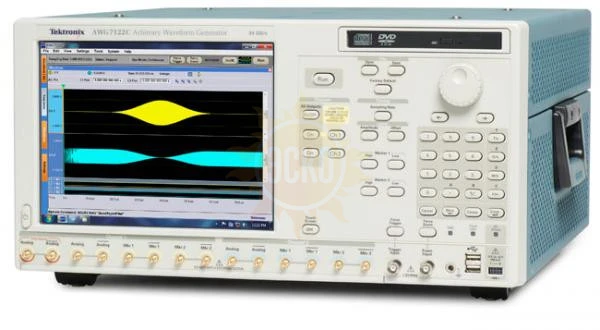

Назначение генератора AWG7122B:
Генераторы сигналов произвольной формы серии AWG7000B реализуют наилучший в отрасли метод создания смешанных сигналов и удовлетворяют самым жестким требованиям.
Генераторы сигналов произвольной формы серии AWG7000B воплощают уникальное сочетание превосходного качества сигнала, высочайшей частоты дискретизации и широкого диапазона рабочих частот с исключительным удобством эксплуатации.
Приборы этой серии предлагают лучшее в отрасли решение для генерации смешанных сигналов, используемых проектировщиками для проверки, измерения и отладки сложных электронных схем.
Генерация по принципу прямого синтеза позволяет получать выходные сигналы разных типов, включая многоуровневые сигналы, сигналы с предыскажениями и с компенсацией предыскажений, джиттер (Rj, Pj, ISI, DCD), SSC и дрейфующие сигналы.
Частота дискретизации от 6 до 24 Гвыб/с (с разрешением до 10 бит) и один или два выходных канала позволяют генерировать сложнейшие сигналы, используемые в высокоскоростных последовательных шинах и широкополосных РЧ приложениях.
Применение открытой инструментальной платформы на базе ОС Windows (Windows XP) облегчает работу с прибором, обеспечивает широчайшие возможности подключения периферийного оборудования и совместимость с ПО сторонних производителей.
Сравнительные характеристики генератораов AWG7000B:
| Характеристики сигналов | AWG7122B | AWG7121B | AWG7062B | AWG7061B |
| Выход сигнала произвольной формы ЦАП Разрешение |
10 бит (без использования выхода маркера) или 8 бит (2 канала маркера с возможностью выбора) | |||
| Число выходов | 2 | 1 | 2 | 1 |
| Тип выхода | Дифференциальный | |||
| Выходное сопротивление | 50 Ом | |||
| Тип выходного разъема | SMA (передняя панель) | |||
| Частота дискретизации | ||||
| Стандартная | от 10 Мвыб./с до 12 Гвыб./с от 10 Мвыб./с до 12 Гвыб./с | от 10 Мвыб./с до 6 Гвыб./с | ||
| Опция 06 | от 12 Гвыб./с до 24 Гвыб./с | |||
| Частотные характеристики | ||||
|---|---|---|---|---|
| Эффективная выходная частота (Fmax) | Fmax определяется как меньшее из двух значений: «Эффективная полоса (по уровню –6 дБ)» и «Максимальная частота дискретизации /2,5 точек на период» | |||
| Стандартная (тип.) | 3,5 ГГц | 2,4 ГГц | ||
| С опцией 02 (тип.) | отсутствует | 4,8 ГГц | отсутствует | |
| С опцией 06 (тип.) | 9,6 ГГц | отсутствует | отсутствует | |
| Эффективное время перестройки частоты | Минимальное время перестройки частоты (между выбранными частотами F1 и F2) определяется как «1/ Fmax» | |||
| Стандартная (тип.) | 170 нс | 300 нс | ||
| С опцией 02 (тип.) | отсутствует | отсутствует | отсутствует | |
| С опцией 06 (тип.) | 400 мкс | отсутствует | отсутствует | |
| С опцией 08 (тип.) | 286 пс | 417 пс | ||
| С опцией 02/08 (тип.) | отсутствует | 208 пс | отсутствует | |
| С опцией 06/08 (тип.) | 104 пс | отсутствует | отсутствует | |
| Амплитудные характеристики Полоса времени нарастания (по уровню -3 дБ) |
Полоса, рассчитанная по длительности времени нарастания (0,35/Tr, гауссовский переход) на аналоговом выходе с учетом фильтра | |||
| Стандартная (тип.) | Нормальный: 750 МГц, Прямой: 3,5 ГГц | |||
| С опцией 02 (тип.) | отсутствует | 7,5 ГГц | отсутствует | |
| С опцией 06 (тип.) | 7,5 ГГц | отсутствует | отсутствует | |
| Стандартный выход ФНЧ |
Нормальный: 50 МГц, 200 МГц (Бессель), Прямой: не определен | |||
| Амплитуда Диапазон |
Нормальный: от 50 мВ до 2,0 В (пик-пик), Прямой: от 50 мВ до 1,0 В (пик-пик) | |||
| Разрешение | 1 мВ | |||
| Погрешность | ±(3,0% от амплитуды ±2 мВ) при смещении 0 В | |||
| Смещение Диапазон |
Нормальный: от -0,5 В до +0,5 В, Прямой: не определен | |||
| Разрешение | 1 мВ | |||
| Погрешность | ±(2% от смещения ± 10 мВ) при минимальной амплитуде | |||
| Искажения | ||||
| Частота дискр. 12 Гвыб./с, 32 точки сигнала, частота сигнала 375 МГц, амплитуда 1,0 В | Частота дискр. 6 Гвыб./с, 32 точки сигнала, частота сигнала 187,5 МГц, амплитуда 1,0 В | |||
| Гармонические искажения | Нормальный: < -35 dBc, Прямой: < -42 dBc | Нормальный: < -40 dBc, Прямой: < -45 dBc | ||
| Негармонические искажения | < -50 dBc (от 0 Гц до 6 ГГц) | < -50 dBc (от 0 Гц до 3,0 ГГц) | ||
| Динамический диапазон, свободный от паразитных составляющих | Частота дискр. 12 Гвыб./с, амплитуда 1 В (пик-пик), смещение 0 В, 10-битный режим работы ЦАП, от 0 Гц до 6 ГГц | Частота дискр. 6 Гвыб./с, амплитуда 1 В (пик-пик), смещение 0 В, 10-битный режим работы ЦАП, от 0 Гц до 3 ГГц | ||
| (типовое значение) | Нормальный: 45 dBc, Прямой: 45 dBc (на частоте 375,0 МГц) | Нормальный: 51 dBc, Прямой: 51 dBc (на частоте 187,5 МГц) | ||
| Фазовый шум | Частота дискр. 12 Гвыб./с, амплитуда 1 В (пик-пик), частота несущей 375 МГц | Частота дискр. 6 Гвыб./с, амплитуда 1 В (пик-пик), частота несущей 187,5 МГц | ||
| (типовое значение) | < -90 dBc/Гц при отстройке 10 кГц | < -90 dBc/Гц при отстройке 10 кГц | ||
| Случайный джиттер | Период повторения 1010 тактов | |||
| ср.кв. значение (тип.) | Нормальный: 1,6 пс, Прямой: 0,9 пс | |||
| Полный джиттер | Псевдослучайный шум с периодом 215-1 (при BER 10-12) | |||
| Амплитудное значение (тип.) | Нормальный: 50 пс при 0,5 Гбит/с, Прямой: 30 пс при 6 Гбит/с | |||
