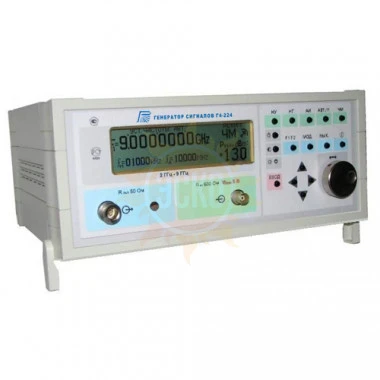

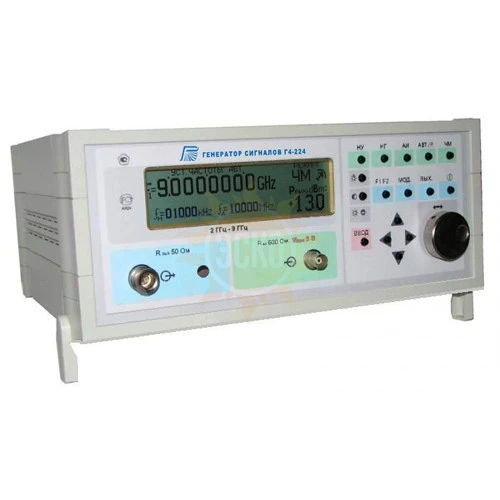

Генератор ВЧ Г4-224

распечатать описание в PDF

Артикул: 645802

Количество каналов

Частотный диапазон ОТ

2 ГГц

Частотный диапазон ДО

9 ГГц

Виды модуляции

АИМ, АМ

Интерфейс

RS-232

1 435 512 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

с поверкой +5 300 ₽

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Госреестр 48374-11
до 06.12.2016

Межповерочный интервал 1 год

Описание генератора сигналов Г4-224:

Генератор сигналов Г4-224 - настольный цифровой прибор СВЧ диапазона. Предназначен для использования в качестве источника сигнала при регулировании, ремонте и поверке радиоэлектронной аппаратуры различного назначения, а так же для использования в качестве встраиваемых гетеродинов в сложных автоматизированных радио-измерительных системах.

Генератор сигналов Г4-224 имеет следующие режимы работы:

НК - режим немодулированных колебаний;
ЧМ - режим частотной модуляции от внешнего сигнала;
АИМ - режим амплитудно-импульсной модуляции от внутреннего или внешнего сигнала.

Основная погрешнесоть установки частоты не более 3*10^-7.

Предусмотрено управление генератором через встроенный интерфейс RS-232.

Технические характеристики генератора сигналов Г4-224:

Параметр	Значение
Диапазон выходных частот	2,0 ГГц – 9,0 ГГц
Выход коаксильный, волновое сопротивление	50 Ом, сечения 7/3 мм, размеры элементов присоединения выполнены в соответсвии с ГОСТ 51914-2002
Максимальная выходная мощность	не менее 50 мВт на нагрузке 50 Ом с возможностью установки выходной мощности от - 50 дБм до +15дБм, с погрешностью не более 1,0 дБ в интервале от +15 дБм до -20 дБм и 2,0 дБ до -50 дБм
Основная погрешность установки частоты не более	3*10^-7
Потребляемая мощность	не более 30 ВА от сети переменного тока напряжением 220 В, с частотой 50 Гц; 115 В с частотой 400 ГЦ
Общие характеристики
Климатическое исполнение	соответствует гр.1.1 УХЛ ГОСТ В 20.39.304
Температура окружающего воздуха, °С	от +5 до + 40 °С
Относительная влажность	не более 80% при температуре 25 °С
Масса прибора	не более 8 кг
Наработка на отказ	не менее 20000 часов
Габаритные размеры прибора	317 x 132 x 257 мм (с открытыми ножками 317 x 156 x 257 мм)
