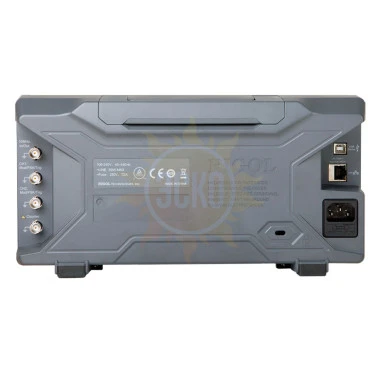

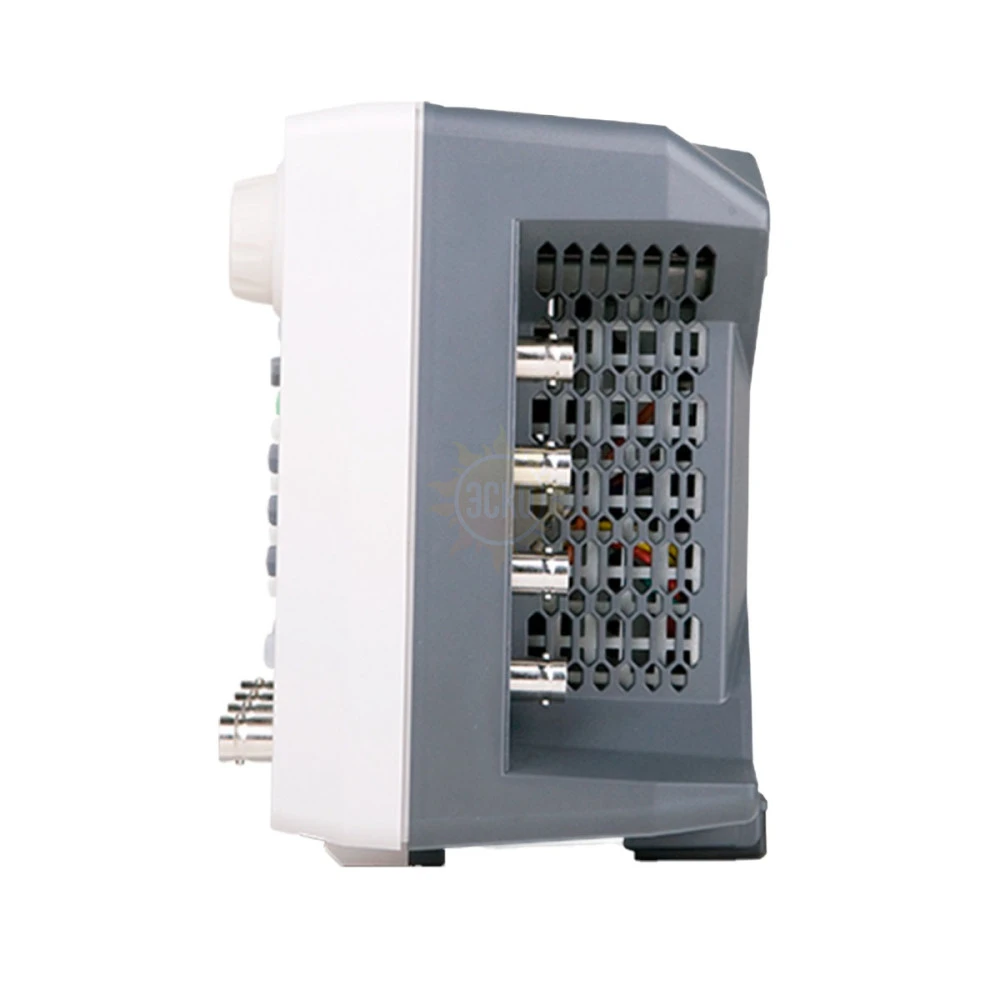

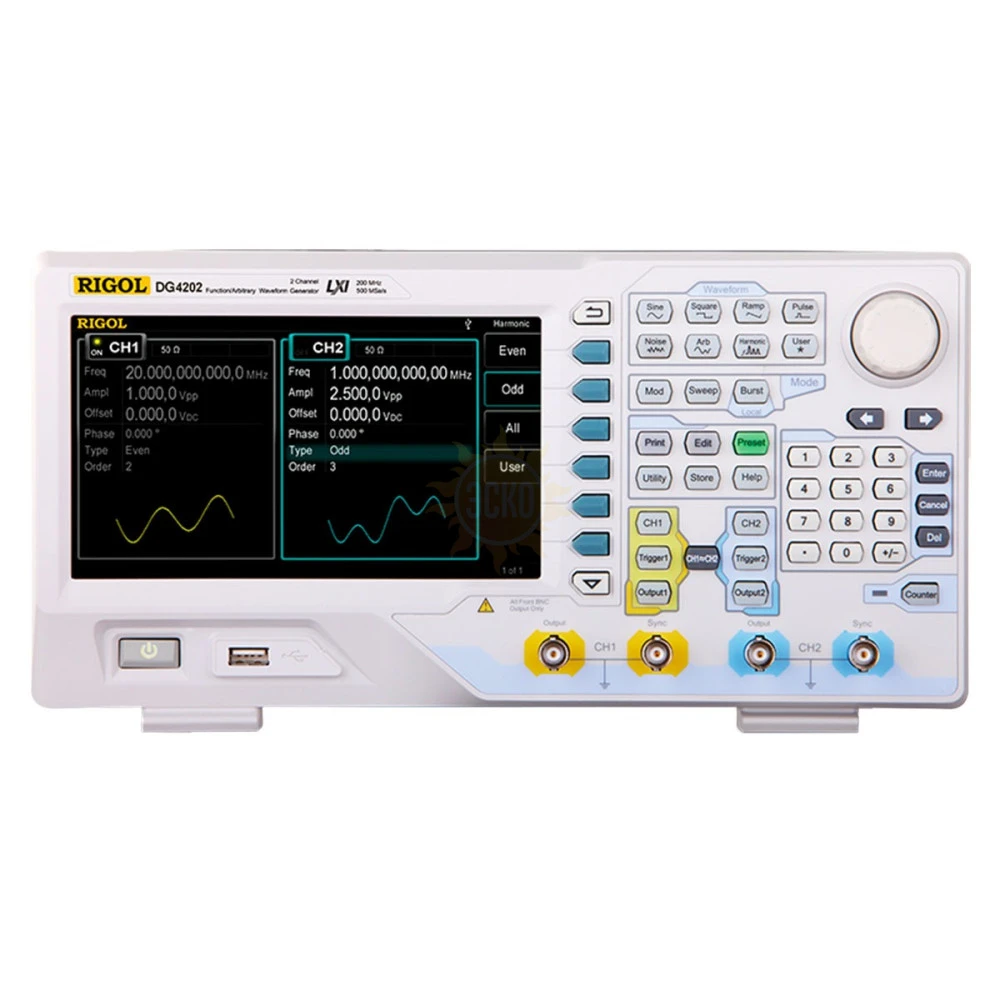

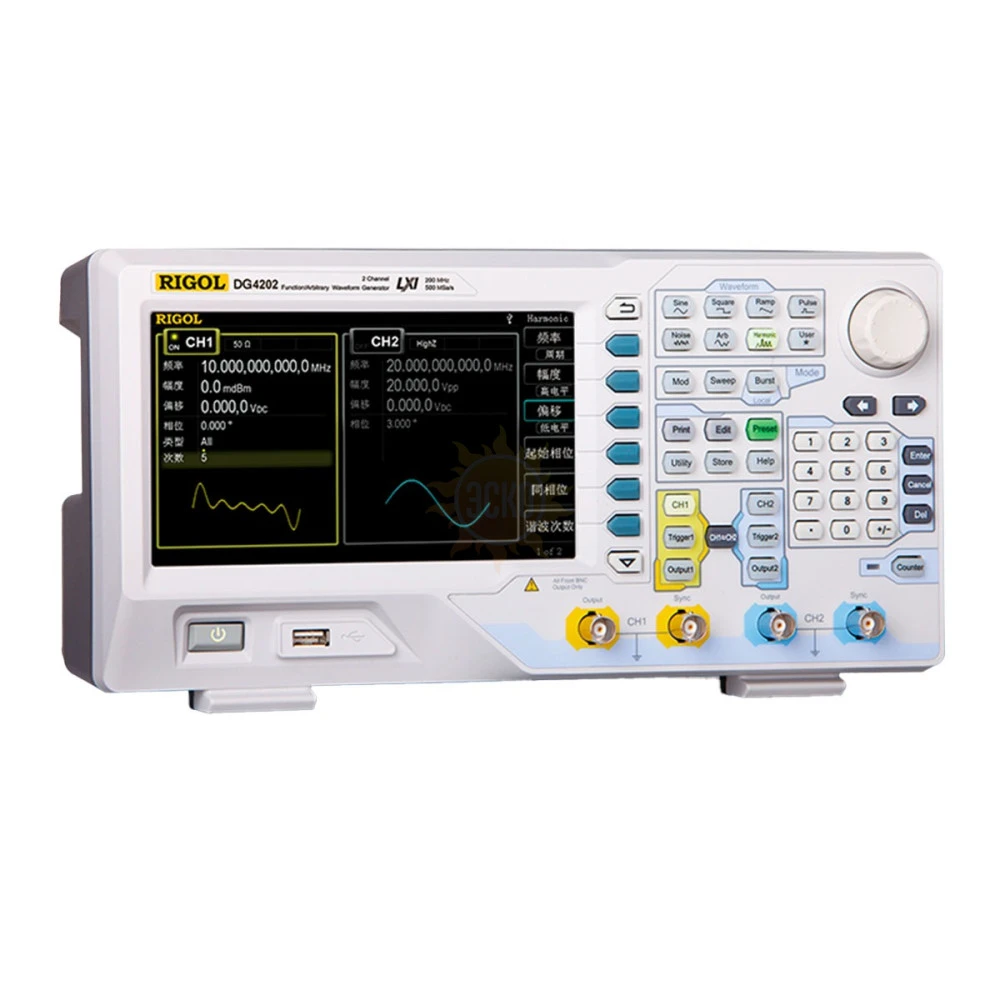

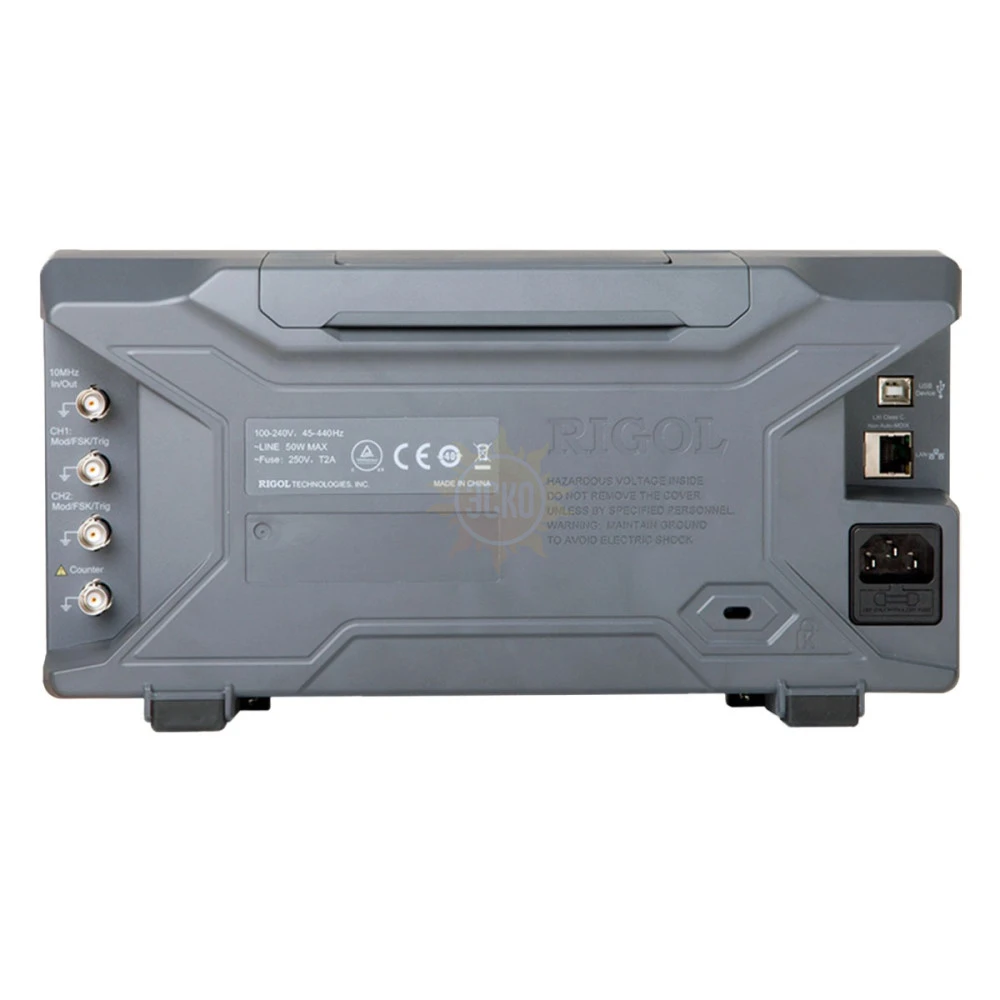

Генератор сигналов функциональный RIGOL DG4162

распечатать описание в PDF

Артикул: 620954

Генератор сигналов функциональный RIGOL DG4162

197 166 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

поверкa включена в стоимость

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Описание Генератор сигналов функциональный RIGOL DG4162

Генератор сигналов DG4162 поддерживает следующие функции: генератор функций, генератор сигналов произвольной формы, генератор импульсов, генератор гармоник, аналоговый / цифровой модулятор, частотомер и т.д. Модель имеет 2 канала с одинаковыми функциями и регулировку фазы между каналами.

Максимальная частота дискретизации 500 Мвыб/с, максимальный диапазон выходной частоты 160 МГц.

Особенности генераторов сигналов RIGOL DG4162

Широкий экран
Два канала с одинаковой производительностью и точностью
150 встроенных произвольных форм сигналов
Обширные аналоговые и цифровые функции модуляции
Несколько режимов развертки
Функции генерации шума и пакетно-монопольного режима
Функция выхода до 16-й гармоники
Функция высокого разрешения частотомера

Характеристики Генератор сигналов функциональный RIGOL DG4162

	RIGOL DG4162
Максимальная выходная частота	160 МГц
Количество каналов	2
Форма сигнала	стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум 150 типов специальной формы
Частотные характеристики
Диапазон	синусоидальный сигнал		1 мкГц ~ 160 МГц
	прямоугольный сигнал		1 мкГц ~ 50 МГц
	импульсный сигнал		1 мкГц ~ 40 МГц
	пилообразный сигнал		1 мкГц ~ 4 МГц
	гармоники		1 мкГц ~ 80 МГц
	белый шум (Гаусс)		полоса 120 МГц (-3дБ)
	специальной формы		1 мкГц ~ 40 МГц
Разрешение по частоте	1 мкГц
Точность установки (18°C ~ 28°C)	2 ppm
Синусоидальный сигнал
Нелинейные искажения
DC-1 МГц	< -60 дБн
1 МГц - 10 МГц	< -55 дБн
10 МГц - 100 МГц	< -50 дБн
100 МГц - 160 МГц	< -40 дБн
Коэффициент гармоник	< 0,1% (10-20 кГц)
Общие гармонические искажения	<0,2% (DC ~ 20 кГц, 1 Вп-п)
Негармонические искажения	< -65 дБн (DC ~ 10 МГц)
Фазовый шум	-115 дБн/Гц @ 10 кГц
Прямоугольный сигнал
Время нарастания / спада	< 8 нс (1 кГц, 1 Вп-п)
Выброс	< 3 % (1 кГц, 1 Вп-п)
Коэф. заполнения	≤ 10 MГц		20% ~ 80%
	10 мГц ~ 40 MГц		40% ~ 60%
	> 40 MГц		50%
Ассиметрия	регулируемая
Джиттер (СКЗ)	2 ppm + 500 пс (≤5 МГц, 1 Вп-п) 500 пс (>5 МГц, 1 Вп-п)
Пилообразный сигнал
Нелинейность	< 1% (1 кГц, 1 Вп-п, 100% симметрия)
Симмметрия	0 ~ 100%
Импульсный сигнал
Длительность импульса	≥ 10 нс
Время нарастания / спада	≥ 5 нс
Период	от 25 нс до 1000000 с
Выброс	< 3 % (1 кГц, 1 Вп-п)
Джиттер (СКЗ)	2 ppm + 500 пс (≤5 МГц, 1 Вп-п) 500 пс (>5 МГц, 1 Вп-п)
Специальная форма
Максимальное количество точек участвующих в формировании сигнала	16 К
Вертикальное разрешение	14 бит
Частота дискретизации	500 Мвыб/сек
Время нарастания	> 5 нс (1 Вп-п)
Джиттер (СКЗ)	2 ppm + 500 пс (≤5 МГц, 1 Вп-п) 500 пс (>5 МГц, 1 Вп-п)
Интерполяция	выключена, линейная
Способ редактирования	по точкам, сегментами
Генератор гармоник
Порядок гармоник	≤ 16
Тип гармоник	четные, нечетные, все, пользовательские
Амплитуда гармоник	регулируемая
Фаза гармоник	регулируемая
Характеристики выхода
Амплитуда (50 Ом)	1 мВп-п - 10 Вп-п (≤20 МГц) 1 мВп-п ~ 5 Вп-п (>20 МГц ~ 60 МГц) 1 мВп-п ~ 2,5 Вп-п (> 60 МГц ~ 120 МГц) 1 мВп-п ~ 1 Вп-п (> 120 МГц ~ 160 МГц)
Точность установки (1 кГц, >10 мВп-п, синус)	±(1%+2 мВ)
Неравномерность АЧХ (синус, 1,25 Вп-п, 50 Ом)	±0,1 дБ (≤10 МГц) ±0,2 дБ (>10 МГц ~ 60 МГц) ±0,4 дБ (>60 МГц ~ 100 МГц) ±0,8 дБ (>100 МГц ~ 160 МГц)
Единицы установки	Вп-п, Вскз, дБм
Разрешение	1 мВ или 3 бит
Смещение (50 Ом)
Диапазон	±5 В АС+DC
Точность установки	±(1% + 5 мВ +0,5% от амплитуды)
Выход сигнала
Импеданс	50 Ом
Защита	от короткого замыкания, автоматическое отключение выхода при перегрузке
Модуляция
Тип модуляции	AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM
AM Модуляция (AM)
Несущая	синус, прямоугольный, пила, шум, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции	2 мГц ~ 50 кГц
Коэффициент модуляции	0% ~ 120%
ЧМ Модуляция (FM)
Несущая	синус, прямоугольный, пила, шум, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции	2 мГц ~ 50 кГц
ФМ Модуляция (PM)
Несущая	синус, прямоугольный, пила, шум, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции	2 мГц ~ 50 кГц
Девиация	0 ~ 360°
Частотная манипуляция (FSK, 3FSK, 4 FSK)
Несущая	синус, прямоугольный, пила, шум, произвольной формы (кроме DC)
Источник	внутренний / внешний - для FSK внутренний - для 3FSK, 4FSK
Модулирующий сигнал	прямоугольный с коэффициентом заполнения 50%
Частота переключения	2 мГц ~ 1 МГц
Амплитудная манипуляция (ASK)
Несущая	синус, прямоугольный, пила, шум, произвольной формы (кроме DC)
Источник	внутренний / внешний
Модулирующий сигнал	прямоугольный с коэффициентом заполнения 50%
Частота переключения	2 мГц ~ 1 МГц
OSK манипуляция
Несущая	синус
Источник	внутренний / внешний
Модулирующий сигнал	синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции	2 мГц ~ 50 кГц
Девиация	0%~100% длительности импульса
Вход внешнего запуска
Диапазон напряжения	75 мВскз ~ ± 2,5 В DC+AC
Полоса	5 МГц
Импеданс входа	100 Ом
Режим свипирования (качания)
Форма	синус, прямоугольный, пила, произвольной формы (кроме DC)
Закон	линейный, логарифмический, ступенчатый
Диапазон частот	от 1 мкГц до 160 МГц
Направление	вверх / вниз
Время свипирования	от 1 мс до 300 с
Время стояния / возврата	от 0 мс до 300 с
Источник запуска	ручной, внешний, внутренний
Маркер	спадающий фронт или синхросигнал (программируется)
Режим пачек импульсов
Форма	синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC)
Частота несущей	от 2 мГц до 160 МГц
Количество импульсов в пачке	от 1 до 1000000 или бесконечное
Начальная / Конечная фаза	от 0° до 360°
Внутренний период	от 2 мкс до 500 с
Стробированный запуск	внешний запуск
Источник запуска	ручной, внешний, внутренний
Задержка запуска	от 0 нс до 85 с
Частотомер
Измеряемый параметр	частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения
Частотный диапазон	1 мrГц ~ 200 МГц
Разрешение по частоте	6 разрядов/с
Диапазон периода	5 нс ~ 16 дней
Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена)	DC связь	DC диапазон девиации	+1.5 В DC
		1 мкГц ~ 100 МГц	50 мВскз ~ ±2,5 В AC+DC
		100 МГц ~ 200 МГц	100 мВскз ~ ±2,5 В AC+DC
	AC связь	1 мкГц ~ 100 МГц	50 мВскз ~ ±2,5 Вп-п
	AC связь	100 МГц ~ 200 МГц	100 мВскз ~ ±2,5 Вп-п
Длительность импульса и коэффициент заполнения (DC связь)	диапазон частоты: 1 мкГц ~ 25 МГц диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC длительность импульса: ≥20 нс разрешение: 5 нс
Коэффициент заполнения	0 ~ 100%
Параметры входа	входной импеданс		50 Ом,1 МОм
	тип связи		AC, DC
	ФНЧ		ON: полоса 250 кГц, OFF: полоса 200 МГц
	аттенюация		включен: "х10", выключен: "х1"
Система запуска	уровень запуска: ±2,5 В
Система запуска	чувствительность: от 0% (гистерезис 140 мВ) до 100% (гистерезис 2 мВ)
Время счета	1,310 мс; 10,48 мс; 166,7 мс; 1,342 с; 10,73 с; больше 10 с
Активация защиты	±7 В AC+DC (аттенюатор выключен, 1 МОм) ±70 В AC+DC (аттенюатор включен, 1 МОм) 5 Вскз (50 Ом)
Вход/выход 10 МГц
Вход внешнего опорного сигнала
Частота	10 МГц ± 50 Гц
Уровень	от 250 мВп-п до 5 Вп-п
Время блокировки	< 2 c
Импеданс	1 кОм, закрытый вход (AC)
Сдвиг фазы
Диапазон	от 0° до 360°
Разрешение	0,03°
Выход внутреннего опорного сигнала
Частота	10 МГц ± 50 Гц
Уровень	3,3 Вп-п
Импеданс	50 кОм, закрытый вход (AC)
Выход синхронизации
Уровень	TTL-совместимый
Импеданс	50 Ом
Основные характеристики
Тип дисплея	жидкокристаллический, 7" TFT, 800 х 480, 16 млн. цветов
Питание	100~240 В АСскз, 45~440 Гц, CATII
Интерфейс	USB устройство, USB host (2), LAN
Потребляемая мощность	не более 50 Вт
Рабочая температура	10 °C...40 °C
Габаритные размеры	313 х 161 х 117 мм
Вес	3,2 кг
