Генератор сигналов N5182B

Описание

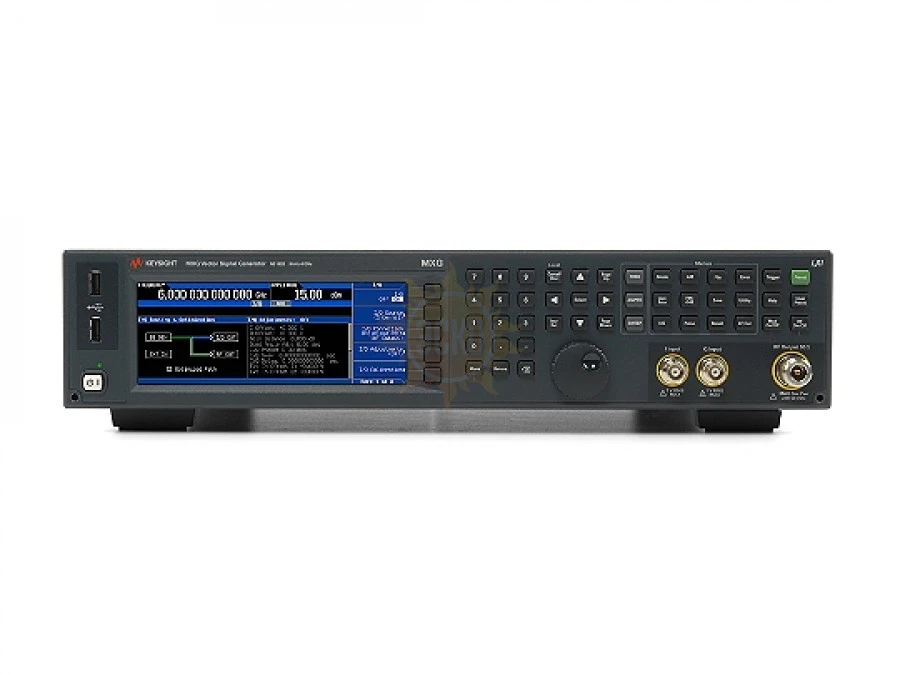

Векторный генератор ВЧ-сигналов Keysight N5182B

• Генератор модулирующих сигналов с полосой частот 160 МГц (неравномерность АЧХ ±0,2 дБ): сигналы произвольной формы и сигналы I/Q в реальном времени



• Память модулирующего сигнала произвольной формы с максимальной ёмкостью для воспроизведения 1 Гвыб, внутренний твёрдотельный накопитель 30 Гбайт или внешний съёмный твердотельный накопитель объёмом 8 Гбайт



• Возможность генерации сигналов произвольной формы и в реальном времени стандартов LTE, HSPA+, WLAN, GNSS, DVB и многих других с использованием встроенных возможностей, а также программного обеспечения Signal Studio или MATLAB



• Многоканальная генерация модулирующих сигналов с модулем интерфейса цифровых сигналов N5102A, сигналов MIMO и имитация замираний с использованием генератора модулирующих сигналов и эмулятора канала N5106A PXB



• Тестирование чувствительности приёмника радиолокационной станции, определение характеристик АЦП или отношения сигнал-шум смесителя с помощью сигналов, имеющих исключительно низкий уровень фазового шума и паразитных составляющих



• Возбуждение усилителей мощности и исследование их нелинейного поведения с использованием лидирующих в отрасли характеристик относительного уровня мощности в соседнем канале и высокой выходной мощности



• Тестирование широкополосных приёмников и компонентов для сетей стандарта 802.11ac WLAN с помощью одноблочного технического решения, обеспечивающего полосу модуляции 160 МГц с заводской коррекцией АЧХ



• Поддержка широкого круга технологий для сотовой и беспроводной связи, видеовещания и глобальных спутниковых навигационных систем с использованием программного обеспечения Signal Studio



• Возможность имитации в реальном времени сигналов LTE, GNSS, DVB и многих других



• Использование памяти воспроизведения сигналов объёмом 1 Гвыб для длительного, изменяющегося во времени функционального тестирования приёмников с использованием специализированных сигналов



  Диапазон частот

  – Опция 503: от 9 кГц (от 5 МГц в режиме I/Q-модуляции) до 3 ГГц

  – Опция 506: от 9 кГц (от 5 МГц в режиме I/Q-модуляции) до 6 ГГц

  Внешние входы I/Q-модулятора

  – Полоса частот: модулирующие сигналы (I или Q) - до 100 МГц (ном)

  ВЧ-сигналы (I + Q) - до 200 МГц (ном)

  – Смещение I или Q: ±100 мВ (разрешение 200 мкВ)

  – Баланс усиления I/Q: ±4 дБ (разрешение 0,001 мкВ)

  – Ослабление I/Q: от 0 до 50 дБ (разрешение 0,01 дБ)

  – Настройка угла квадратуры: ±200 единиц

  – Уровень возбуждения на входе, соответствующий полной шкале (I+Q): 0,5 В на нагрузке 50 Ом (ном)
