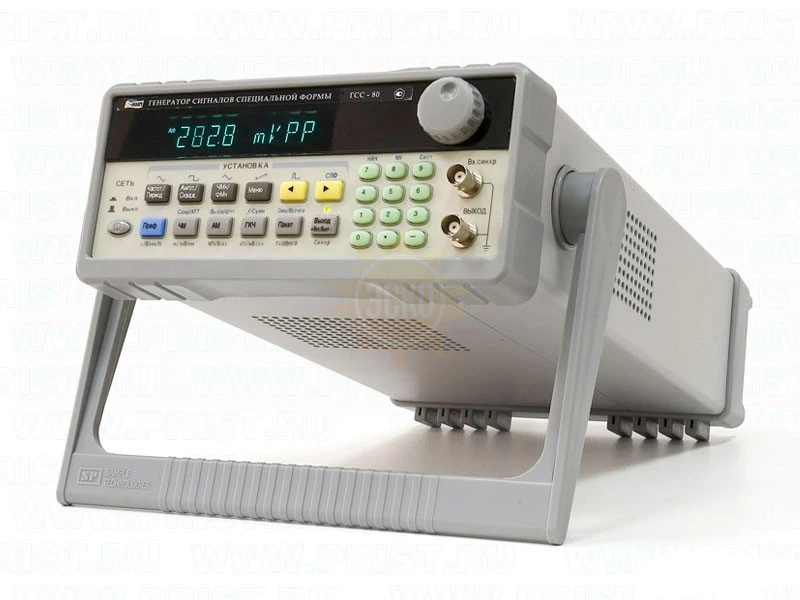

ГСС-20 - генераторы сигналов специальной формы

Частотный диапазон ОТ

1 мкГц

Частотный диапазон ДО

20 МГц

Виды модуляции

ЧМн, ФМн, АМ, ЧМ, ИМ

Интерфейс

RS-232

Разрешение

1 мкГц

38 329 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Краткие характеристики генератора ГСС-20:

Использование прямого цифрового синтеза
Диапазон частот для основных форм выходного сигнала 1 мкГц - 20 МГц
Погрешность установки частоты ±5х10^-6
Разрешение по частоте 1 мкГц
Амплитуда выходного сигнала от 100 мкВ до 10 В_пик
Разрядность ЦАП 10 бит
Частота дискретизации 200 МГц
Память формы сигнала 4096 точек
Сохранение и вызов 10 настроек
27 видов форм выходного сигнала
Формирование сигнала произвольной формы (до 8 - опция)
Широкий диапазон частот встроенного частотомера (до 100 МГц)
Интерфейс RS-232
Опции: модуль формирования сигналов произвольной формы, GPIB

Технические характеристики генератора ГСС-20:

ХАРАКТЕРИСТИКИ	ПАРАМЕТРЫ	ГСС-20 базовая модель	ГСС-20 GPIB
ВЫХОДНЫЕ ПАРАМЕТРЫ	Частотный диапазон	1 мкГц - 20 МГц
	Погрешность уст. частоты	±5х10^-6
	Разрешение	1 мкГц
	Выходной уровень	100 мкВ…10 В_{пик-пик} (в завис. от частоты) на нагрузке 50 Ом, разреш. 1 мкВ
	Погрешн. уст. уровня на 1 кГц	±(1%+0,2 мВ)
	Неравномерность АЧХ	±3%
	Постоянное смещение	±10 В на 50 Ом, разрешение 1 мкВ, погрешность ±(1%+10 мВ)
СИНУСОИДА	Коэффициент гармоник	£ -50 дБн в диапазоне до 5 МГц
		£ - 45 дБн в диапазоне 5 МГц – 10 МГц
		£ - 40 дБн в диапазоне 10 МГц – 20 МГц
		£ - 35 дБн в диапазоне 20 МГц – 40 МГц
		£ - 25 дБн в диапазоне 40 МГц – 120 МГц
МЕАНДР	Время нарастания/спада	< 15 нс
	Скважность	0,1% - 99,9% (до 100 кГц)
СВИПИРОВАНИЕ	Виды сигналов	Синус или меандр
	Режимы свипирования	Линейный или логарифмический
	Цикл свипирования	1 мс - 800 с (лин.), 100 мс - 800 с (логарифм.)
	Диапазон F_нач. и F_конеч.	Как у основного сигнала
ПРОИЗВОЛЬНАЯ ФОРМА	Диапазон частот	1 мкГц – 100 кГц
	Частота дискретизации	200 МГц
	Разрешение по вертикали	12 бит для синуса и меандра, 10 бит для остальных форм
	Разрешение по горизонтали	4096 точек
	Формы сигналов (27 видов)	Синус, меандр, треугольник, пила, шум, импульс (скважность 0,1-99,9%), логарифм, экспонента и др.
ЧМ	Девиация частоты	0,1 Гц…0,5xF для внутр. модуляции; 0,1 Гц …100 кГц для внешн. модуляции
АМ	Вид несущей	Синус или меандр
	Коэффициент АМ	1…120 % (АМ); разрешение 0,1 %
	Диап. модулирующих частот	100 мкГк – 20 кГц
	Виды модулир-их сигналов	5 внутр. (синус, меандр, треугольник, нараст./спад. пила) или внешн. (3 В_пик)
ЧМН, ФМН	Диапазон	Основной диапазон частот; 0,1 - 360.0°
	Режимы	Внутренняя или внешняя (внешняя: уровень ТТЛ, низкий уровень частота(фаза) 1, высокий уровень частота (фаза) 2)
ИМ	Виды сигналов	Синус или меандр
	Диапазон частот	Такой же как у основных сигналов
	Радиоимпульс	1 - 10000 импульсов в пакете
ДИАПАЗОН 40 – 120 МГЦ	Выходной уровень	13 дБмВт
	Неравномерность АЧХ	±1 дБ
	Ослабление вых. сигнала	-76…0 дБ с разрешением 0,1 дБ
ЧАСТОТОМЕР / СЧЁТЧИК ИМПУЛЬСОВ	Диапазон частот	1 Гц – 100 МГц (синус)
	Погрешность	±(5x10^-6xf +1 ед.сч.)
	Время счета	10 мс ~ 10 с (плавная установка)
	Индикатор	9,5 разрядов
СЧЁТЧИК	Количество импульсов	£ 4,29x10⁹ (управление: ручное или внешним стробимпульсом)
	Макс частота следов.	До 50 МГц
ОБЩИЕ ДАННЫЕ	Напряжение питания	220 В (± 15 %), 50 / 60 Гц
	Габаритные размеры; масса	255 x 370 x 100 мм; 2,5 кг
	Интерфейс	RS-232	RS-232, опция GPIB

Комплектация ГСС-20

Комплект поставки ГСС-20

№	Наименование	Количество
1.	Генераторы сигналов специальной формы АКИП - ГСС-20	1
2.	Сетевой шнур	1
3.	Соединительный кабель BNC-BNC	1
4.	Соединительный кабель BNC-"крокодилы"	1
5.	Кабель RS-232	1
6.	CD с программным обеспечением	1
7.	Предохранитель	1
8.	Руководство по эксплуатации	1
