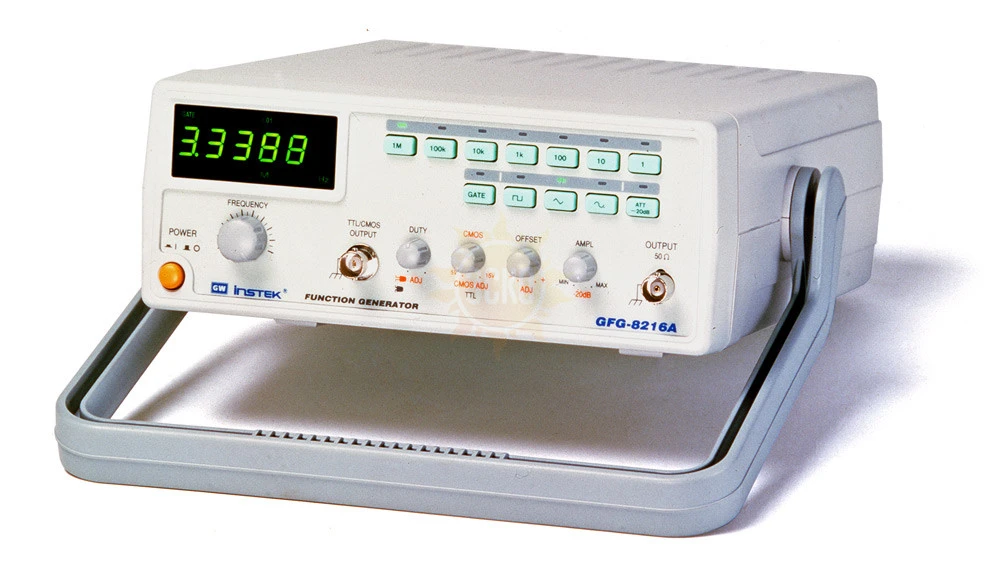

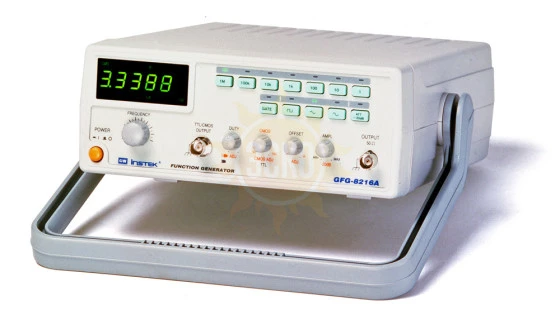

GFG-8216A — генератор

распечатать описание в PDF

Артикул: 16994

Снят с производства

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

Госреестр 19969-05
до 01.08.2010

Межповерочный интервал 1 год

ТД «ЭСКО» официальный дистрибьютор GW Instek в России

Описание GW Instek GFG-8216A

Краткие характеристики GFG-8216A:

Частотный диапазон 0,3 Гц ... 3 МГц
Форма сигнала: синус, треугольник, прямоугольник
Регулировка асимметрии формы сигнала
Добавление постоянного смещения
2-ступенчатый аттенюатор (-20 дБ x 2) с плавной регулировкой
Функция внешнего управления частотой
Регулируемый ТТЛ/КМОП-выход
Цифровой дисплей
Встроенный 6-разрядный частотомер для измерение внутр./внешн. частоты с разрешением 10 мкГц

Характеристики GW Instek GFG-8216A

ХАРАКТЕРИСТИКИ	ПАРАМЕТРЫ	ЗНАЧЕНИЯ
ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ	Частотный диапазон	0,3 Гц … 3 МГц (7 диапазонов)
	Погрешность установки	±(5% + 1 Гц)
	Амплитуда	> 10 В (на 50 Ом)
	Выходное сопротивление	50 Ом
	Аттенюатор	2х(минус 20 дБ ± 1 дБ) с плавной регулировкой
	Постоянное смещение	±5 В (на 50 Ом)
	Асимметрия формы	0,2…0,8 (1 МГц) - плавно регулируется
	Дисплей	6-разрядный, СД-индикаторы
СИНУСОИДАЛЬНЫЙ СИГНАЛ	Коэффициент гармоник	£ 1,2% при максимальной амплитуде (0,3 Гц…200 кГц), £ 35 дБ (200 кГц...3 МГц)
СИНУСОИДАЛЬНЫЙ СИГНАЛ	Неравномерность	£ 0,3 дБ, (0,3 Гц … 300 кГц), £ 0,5 дБ, (300 кГц…3 МГц)
ПРЯМОУГОЛЬНЫЙ СИГНАЛ	Асимметрия импульсов	±2% (0,3 Гц…100 кГц)
ПРЯМОУГОЛЬНЫЙ СИГНАЛ	Время нарастания/спада	£ 100 нс (макс. уровень,50 Ом)
КМОП-ВЫХОД	Выходной уровень	От (4 ±1)В до (14,5 ±0,5)В с плавной регулировкой
КМОП-ВЫХОД	Время нарастания / спада	£ 120 нс
ТТЛ-ВЫХОД	Выходной уровень	³ 3 В
	Коэффициент нагрузки	20 ТТЛ-элементов
	Время нарастания/спада	£ 25 нс
ВНЕШНЕЕ УПРАВЛЕНИЕ ЧАСТОТОЙ	Входное напряжение	0…(10 ±1)В
ВНЕШНЕЕ УПРАВЛЕНИЕ ЧАСТОТОЙ	Входное сопротивление	10 кОм
ЧАСТОТОМЕР	Частотный диапазон	0,3 Гц…3 МГц (внутренняя) / 5 Гц…150 МГц (внешняя) (±10-5)
	Разрешение	10 нГц для предела 1 Гц; 0,1 Гц для предела 100 МГц
	Стабильность опорн. ген-ра	±10-5(23°С ± 5°С) после 30 мин. работы
	Входной импеданс	1 МОм / 150 пФ
	Чувствительность	£ 35 мВ (5 Гц…100 МГц), £ 45 мВ (100 МГц…150 МГц)
ОБЩИЕ ДАННЫЕ	Напряжение питания	115 В / 230 В±15%, 50 / 60 Гц
	Габаритные размеры	251 x 91 x 291 мм
	Масса	Приблизительно 2 кг
