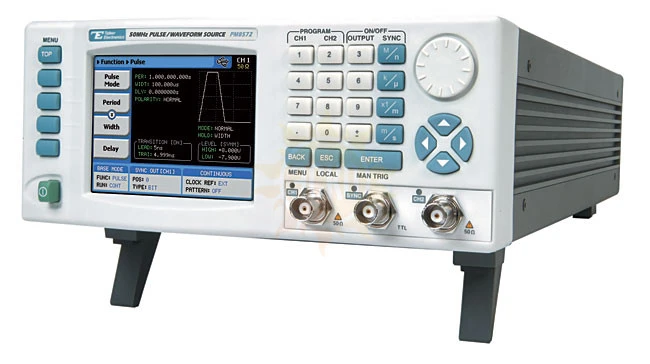

PM8572A

распечатать описание в PDF

Артикул: 838988

Количество каналов

Частотный диапазон ОТ

100 мкГц

Частотный диапазон ДО

50 МГц

Виды модуляции

АМн, ЧМн, ФМн, ШИМ, АМ, ЧМ

ГКЧ

да

Интерфейс

GPIB, USB, LAN

1 042 065 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 5 лет

Назначение генератора РМ8572:

Компания Tabor Electronics объявила о начале выпуска генераторов новой серии PulseMaster. На данный момент серия представлена двумя моделями: PM8571 (один канал) и PM8572 (два канала). Генераторы построены на платформе генераторов серии WonderWave (2571, 2572) и обладают аналогичными характеристиками и возможностями по воспроизведению сигналов стандартной и произвольной формы. Однако, в первую очередь новая серия предназначена для использования в качестве генераторов импульсов.

Кроме этого, прибор поддерживает возможность программной эмуляции наиболее популярных аналоговых генераторов импульсов таких как Agilent 81101, Fluke 80/1, HP8116, HP8112, HP8160, HP8165, LeCroy LW410, Tabor 8500, Tabor 8550/1, Tekе FG5010 и PG5110, что позволяет легко заменять в автоматизированных системах устаревшие приборы на модель из новой серии PulseMaster.

Особенности генератора РМ8572:

Одноканальные и двухканальные генераторы импульсов / сигналов специальной / произвольной форм;
Диапазон частот: 50 МГц для генератора импульсов (100 МГц в режиме генератора специальных сигналов)
Режим генератора сигналов произвольной формы: частота дискретизации 250 МГц, разрядность ЦАП 16 бит, память 1 Мб (опция 4/8 Мб), режим сегментации;
Размах 16 Впик на нагрузке 50 Ом;
Разрешение 10 пс при задании временных параметров импульса;
Параллельный 16 битный выход;
Встроенный частотомер до 100 МГц;
ПО ArbConnection для формирования сигнала произвольной формы;
Интерфейсы ДУ: USB, LAN, GPIB;
Гарантия 5 лет.

Технические характеристики генератора РМ8572:

Параметр	Значения
ВЫХОДНЫЕ ПАРАМЕТРЫ
Количество каналов	2
Амплитуда на нагрузке 50 Ом	16 мВ - 16 В
Верхний / нижний пиковый уровень (50 Ом)	-7,9 ...+8 В / -8 ... +7,9 В
Погрешность установки амплитуды	±2% на частоте 1 кГц
ИМПУЛЬС
Режим работы	Одиночный/парный импульс, задержанный, фиксированной скважности
Период	20 нс…10 с, разрешение 11 разрядов
Погрешность установки периода	± 1 х 10^-6
Длительность импульса	8 нс… 10 с, разрешение 10 пс
Погрешность установки длительности	± (0,2% + 250 пс)
Джиттер	± 100 x 10^-6
Задержка	0 … 10 с между первым и вторым импульсом в режиме парных импульсов или между основным и синхроимпульсом
Режим фиксированной скважности	1% ... 95% - скважность остается постоянной вне зависимости от установленной длительности импульса
Погрешность установки скважности	± (2% + 250 пс)
Время нарастания	Не более 5 нс
Выброс	Не более 6%
СИГНАЛЫ СПЕЦИАЛЬНОЙ ФОРМЫ
Виды сигналов	Синус, треугольник, меандр, пила, экспонента, гаусс, шум, sin x/x, постоянное напряжение
Параметры	Аналогично серии WW
ПРОИЗВОЛЬНАЯ ФОРМА
Частота дискретизации и объем памяти	1.5 Гц…250 МГц
Разрешение по вертикали	16 бит
Память	1 Мб (опция 4/8 Мб)
Режим сегментации	Параметры и режимы работы аналогичны серии WW
Параллельный 16 бит выход	Уровень LVDS, выдача побитной информации с ЦАП
ЧАСТОТОМЕР
Диапазон частот	20 Гц – 100 МГц
Время счета	От 100 мкс до 1 сек, разрешение 7 знаков/секунду
Режимы работы	Частота, период, длительность импульса, число импульсов
ОБЩИЕ ДАННЫЕ
Напряжение питания	220 В (± 15 %), 50 / 60 Гц
Габаритные размеры	212 х 88 х 415 мм
Масса	3 кг
Интерфейс	LAN, GPIB, USB
