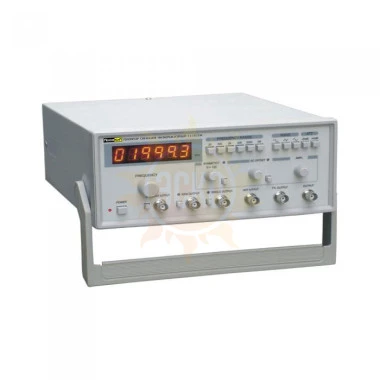

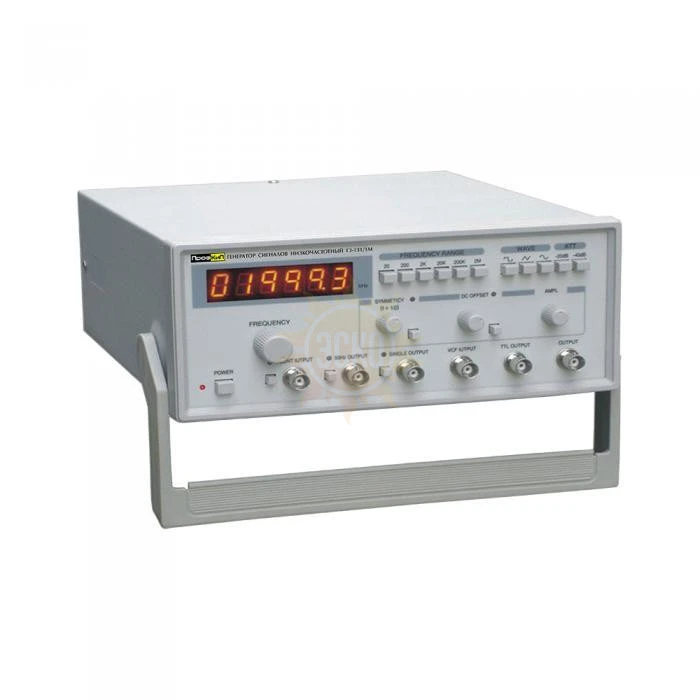

Генератор ПрофКиП Г3-131/1М
распечатать
Описание ПрофКиП Г3-131/1М
Генератор сигналов низкочастотный ПрофКиП Г3-131/1М - предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении. Прибор обеспечивает формирование сигналов прямоугольной, треугольной, синусоидальной и т.д. Прибор относится к серии бюджетных генераторов сигналов низкой частоты
Особенности и преимущества генератора сигналов низкочастотного ПрофКиП Г3-131/1М
- Различные формы сигнала: синус, треугольник, квадрат и т.д.
- Отдельный TTL, 50 Гц синус и сигнальный выход
- Сдвиг по постоянному току, плавная регулировка симметрии
- Вход управления частотой напряжением (VCF)
- Встроенный 6-разрядный частотомер
- Экономичный, бюджетный
Характеристики ПрофКиП Г3-131/1М
|
Параметры |
Значения |
|
|---|---|---|
|
Основной выход |
Диапазон частот |
0.2 Гц … 2 МГц |
|
Форма сигналов |
синус, меандр, треугольник, пилообразный, импульсный и т.д. |
|
|
Выходное сопротивление |
50 Ом ±10% |
|
|
Амплитуда выходного сигнала |
≥ 20 Впик-пик (с нагрузкой 1 МОм) ≥ 10 Впик-пик (с нагрузкой 50 Ом) |
|
|
Ослабление выходного сигнала |
0 дБ /20 дБ /40 дБ /60 дБ |
|
|
Сдвиг по постоянному току |
0 В … ±10 В (с нагрузкой 1МОм) 0 В … ±5 В (с нагрузкой 50 Ом) |
|
|
Симметрия |
10% … 90% |
|
|
Синусоидальный сигнал |
Коэффициент искажения |
20 Гц … 20 кГц ≤ 1% |
|
Частотный отклик |
2 Гц … 2 МГц ≤ ±1 дБ |
|
|
Прямоугольный сигнал |
Время нарастания и спада |
≤ 30 нс |
|
Ttl выход |
Время нарастания и спада |
≤ 50 нс |
|
Нижний уровень |
≤ 0.4 В |
|
|
Верхний уровень |
≥ 3.5 В |
|
|
Импеданс |
100 Ом |
|
|
Вход управления частотой напряжением (VCF) |
Входное напряжение |
-5 В … 0 В |
|
Полное входное сопротивление |
10 кОм ±10% |
|
|
Выход 50 ГЦ |
2 Впик-пик, синхронизация сетью электропитания |
|
|
Частотомер |
Частотный диапазон |
1 Гц … 15 МГц |
|
Разрешение |
0.1 Гц /1 Гц |
|
|
Полное входное сопротивление |
10 кОм ±10% |
|
|
Чувствительность |
200 мВ |
|
|
Точность |
≤ 0.1% ±1 знач. |
|
|
Максимально допустимое входное напряжение |
50 Впик-пик |
|
|
Общие данные |
Питание |
110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц |
|
Габаритные размеры |
250х105х280 мм |
|
|
Вес |
2.5 кг |
|
Комплектация ПрофКиП Г3-131/1М
| № | Наименование | Количество |
|---|---|---|
| 1. | Г3-131/1М генератор сигналов НЧ ПрофКиП | 1 |
| 2. | Руководство по эксплуатации | 1 |
| 3. | Кабель питания | 1 |
