Главная / Каталог / Радиоизмерительные приборы / Генераторы сигналов / ПрофКиП Г3-132М

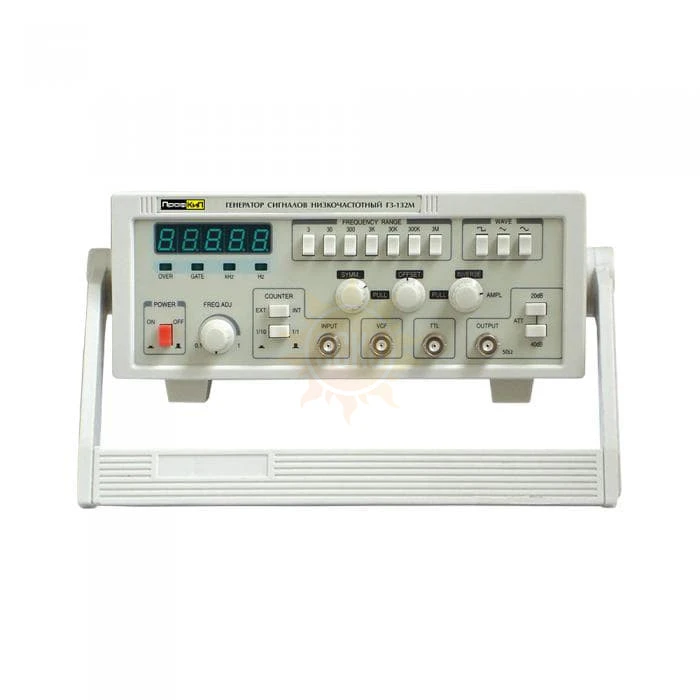

ПрофКиП Г3-132М — генератор сигналов низкочастотный

распечатать описание в PDF

ПрофКиП Г3-132М — генератор сигналов низкочастотный

Частотный диапазон ОТ

0,03 Гц

Частотный диапазон ДО

3 МГц

Форма сигнала

синус, меандр, треугольник и другое;

Особенности

Частотомер 5 знаков до 15 МГц (работает с внешним и внутренним источником сигнала);

47 183 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

ТД «ЭСКО» официальный дистрибьютор ПрофКиП в России

Описание ПрофКиП Г3-132М

Назначение генератора сигналов низкочастотного ПрофКиП Г3-132М

Генератор сигналов низкочастотный ПрофКиП Г3-132М предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении. Прибор обеспечивает формирование сигналов прямоугольной, треугольной, синусоидальной формы, а также импульсов TTL уровней в диапазоне частот от 0.03 Гц до 3 МГц.

Особенности и преимущества генератора сигналов низкочастотного ПрофКиП Г3-132М

▪ Форма сигнала: синус, меандр, треугольник и др.

▪ Диапазон частот: 0.03 Гц … 3 МГц

▪ Частотомер 5 знаков до 15 МГц (работает с внешним и внутренним источником сигнала)

▪ Выходной аттенюатор: 0 дБ /20 дБ /40 дБ / 60 дБ

▪ Плавное изменение симметрии выходного сигнала

▪ Плавное изменение постоянной составляющей выходного сигнала

▪ VCF вход позволяет реализовать свип-режим или режим ЧМ

▪ Возможность получения пилообразного сигнала и инверсии выходных сигналов

Основные технические характеристики генератора сигналов низкочастотного ПрофКиП Г3-132М

Параметры	Значения
Основной выход
Диапазон частот	0.03 Гц … 3 МГц
Форма сигналов	синусоидальный, меандр, треугольник и т.д.
Выходное сопротивление	50 Ом ±10%
Амплитуда выходного сигнала	≥ 20 Впик-пик (без нагрузки)
Ослабление выходного сигнала	0 дБ /20 дБ /40 дБ /60 дБ
Сдвиг по постоянному току	0 В … ±10В регулируемый
Симметрия	10% … 90%
Синусоидальный сигнал
Коэффициент искажения	10 Гц … 100 кГц < 1%
Частотный отклик	0.2 Гц … 100 кГц ≤ ±0.5 дБ 100 кГц … 2 МГц ≤ ±1 дБ
Меандр
Время нарастания и спада	< 100 нс
TTL Выход
Время нарастания и спада	≤ 1 мкс
Нижний уровень	≤ 0.4 В
Верхний уровень	≤ 3.5 В
Импеданс	600 Ом
Вход управления частотой напряжением (VCF)
Выходное напряжение	-5 В … 0 В
Полное выходное сопротивление	10 кОм ±10%
Частотомер
Дисплей	5 знаков
Частотный диапазон	1 Гц … 15 МГц
Полное входное сопротивление	≥ 1 МОм /20 пФ
Чувствительность	100 мВ
Разрешение	0.1 Гц /1 Гц /10 Гц /100 Гц
Точность	≤ 0.003% ±1 знач.
Максимально допустимое входное сопротивление	150 В (с аттенюатором)
Входной аттенюатор	0 дБ /20 дБ

Общие данные генератора сигналов низкочастотного ПрофКиП Г3-132М

▪ Питание: 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц

▪ Габаритные размеры: 310х80х230 мм

▪ Вес: 1.75 кг

Комплект поставки генератора сигналов низкочастотного ПрофКиП Г3-132М

Наименование	Количество
Генератор сигналов низкочастотный ПрофКиП Г3-132М	1 шт.
Кабель питания	1 шт.
Руководство по эксплуатации	1 шт.

Характеристики ПрофКиП Г3-132М

Параметр	Значение
Основной выход
Диапазон частот	0,03 Гц … 3 МГц
Форма сигналов	Синусоидальный, меандр, треугольник и т.д.
Выходное сопротивление	50 Ом ±10%
Амплитуда выходного сигнала	≥ 20 Впик-пик (без нагрузки)
Ослабление выходного сигнала	0 дБ /20 дБ /40 дБ /60 дБ
Сдвиг по постоянному току	0 В … ±10В регулируемый
Симметрия	10% … 90%
Синусоидальный сигнал
Коэффициент искажения	10 Гц … 100 кГц < 1%
Частотный отклик	0.2 Гц … 100 кГц ≤ ±0.5 дБ; 100 кГц … 2 МГц ≤ ±1 дБ
Меандр
Время нарастания и спада	< 100 нс
TTL Выход
Время нарастания и спада	≤ 1 мкс
Нижний уровень	≤ 0.4 В
Верхний уровень	≤ 3.5 В
Импеданс	600 Ом
Вход управления частотой напряжением (VCF)
Выходное напряжение	-5 В … 0 В
Полное выходное сопротивление	10 кОм ±10%
Частотомер
Дисплей	5 знаков
Частотный диапазон	1 Гц … 15 МГц
Полное входное сопротивление	≥ 1 МОм /20 пФ
Чувствительность	100 мВ
Разрешение	0.1 Гц /1 Гц /10 Гц /100 Гц
Точность	≤ 0.003% ±1 значение
Максимально допустимое входное сопротивление	150 В (с аттенюатором)
Входной аттенюатор	0 дБ /20 дБ
Общие характеритики
Питание	110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц
Габаритные размеры	310 х 80 х 230 мм
Вес	1,75 кг

Комплектация ПрофКиП Г3-132М

№	Наименование	Количество
1.	Генератор сигналов низкочастотный ПрофКиП Г3-132М	1
2.	Кабель питания	1
3.	Руководство по эксплуатации	1
