ПрофКиП Г4-164М

распечатать описание в PDF

Частотный диапазон ОТ

200 кГц

Частотный диапазон ДО

1000 МГц

Виды модуляции

АМ, ЧМ

Интерфейс

GPIB, RS-232

Точность

±(2 х 10-7)

Разрешение

1 Гц

576 000 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

ТД «ЭСКО» официальный дистрибьютор ПрофКиП в России

Описание ПрофКиП Г4-164М

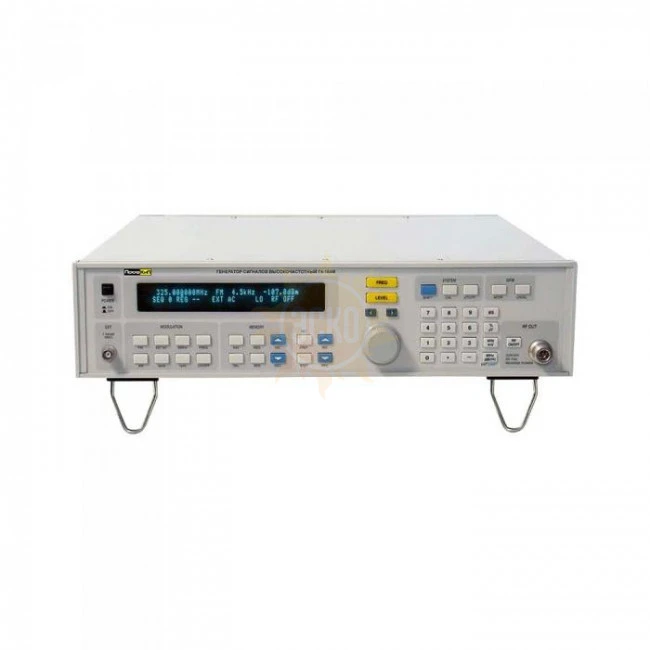

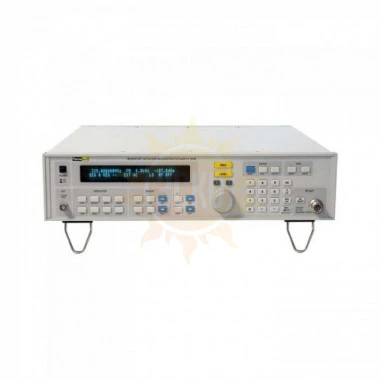

Генератор сигналов высокочастотный ПрофКиП Г4-164М является современным генератором синтезированных сигналов в диапазоне частот от 200 кГц до 1000 МГц, с микропроцессорным управлением. Стандартные функции включают в себя широкий диапазон (до 100 кГц) девиации частоты, функцию самокалибровки, расширенную диагностику пользователя, автоматическое включение последовательности испытаний, и наличие энергонезависимых ячеек памяти для хранения до 300 различных настроек (с использованием интерфейса генератора).

Особенности и преимущества генератора сигналов высокочастотного ПрофКиП Г4-164М

Частотный диапазон: 200 кГц … 1000 МГц
Погрешность установки частоты: ±2 х 10-7
Нестабильность частоты: ±1 х 10-8
Прямой цифровой синтез сигналов
Низкий уровень фазовых шумов
Высокое разрешение выходной частоты (1 Гц)
Девиация частоты до 100 кГц (разрешение 0.1 кГц)
Коэффициент АМ до 100 % (разрешение 0.1 %)
Широкий диапазон установки выходного уровня (-127 дБм … +13 дБм)
Защита выхода от внешнего источника (25 Вт максимально)
Запись в память до 300 профилей
Интерфейсы: GPIB, RS-232C

Характеристики ПрофКиП Г4-164М

Параметры	Значения
Частотный диапазон	200 кГц … 1000 МГц
Разрешение	1 Гц
Точность установки	±(2 х 10-7)
Нестабильность частоты	±(1 х 10-8)
Выходной уровень
Диапазон	-127 дБм … +13 Дбм (с нагрузкой 50 Ом)
Дискретность установки	0.1 дБ
Точность установки уровня	±0.8 дБ (типичная)
Точность установки уровня	±1.2 дБ (при уровне0 дБм)
Точность установки ослаблений аттенюатора	±1.0 дБ (-4 дБм … + 13 дБм)
	±1.5 дБ (-4 дБм … -37 дБм)
	±(1.5 дБ + 0.1 дБ /10 дБ) (-37 дБм … -127 дБм)
Гармоники несущей	≤ -30 дБ при уровне не превышающем 10 дБм
Субгармоники	≤ -25 дБс (> 550 МГц)
Негармонические составляющие	≤ -50 дБс (< 137.5 МГц)
Негармонические составляющие	≤ -60 дБс (137.5 МГц … 1000 МГц)
Паразитная модуляция немодулированного сигнала
Паразитная ЧМ	< 30 Гц (< 137.5 МГц)
	< 5 Гц (137.5 МГц … 275 МГц)
	< 10 Гц (275 МГц … 550 МГц)
	< 20 Гц (550 МГц … 1000 МГц)
Паразитная АМ	< -65 Дбс (50 Гц … 15 кГц)
Модуляция
Внутренняя модуляция	10 Гц … 20 кГц с шагом 10 Гц (до 10 кГц)
	100 кГц (10 кГц … 20 кГц)
	фиксированные частоты: 400 Гц, 1 кГц, 3 кГц
Погрешность установки	±1% (100 Гц … 20 кГц)
Погрешность установки	±5% (до 100 Гц)
Внешняя модуляция	АМ: 50 Гц … 20 кГц
	ЧМ: 50 Гц … 100 кГц
	вход: 600 Ом, 1.5 Впик (относительно 1 кГц)
ЧМ сигнал
Девиация частоты	0.0 кГц …100 кГц
Дискретность установки	0.1 кГц
Погрешность установки	±10% при значении девиации 0.6 кГц … 1.6 кГц
Погрешность установки	±15% при значении девиации 1.6 кГц … 100 кГц
Коэффициент гармоник огибающей	< 2% (частота модуляции 1 кГц, девиация 75 кГц)
Паразитная АМ	< 2% (1 МГц … 1000 МГц, модуляция 1 кГц, максимальная девиация)
АМ сигнал
Коэффициент АМ	0.0% … 100% (уровень несущей ≤ 7 дБм)
Дискретность установки	0.1%
Погрешность установки	от ±5% при коэффициенте АМ до 90%
Коэффициент гармоник огибающей	< 10% (5% … 50%)
Коэффициент гармоник огибающей	< 20% (50% … 90%)

Комплектация ПрофКиП Г4-164М

№	Наименование
1.	Генератор сигналов высокочастотный ПрофКиП Г4-164М
2.	Кабель N-типа
3.	Кабель питания
4.	Руководство по эксплуатации
