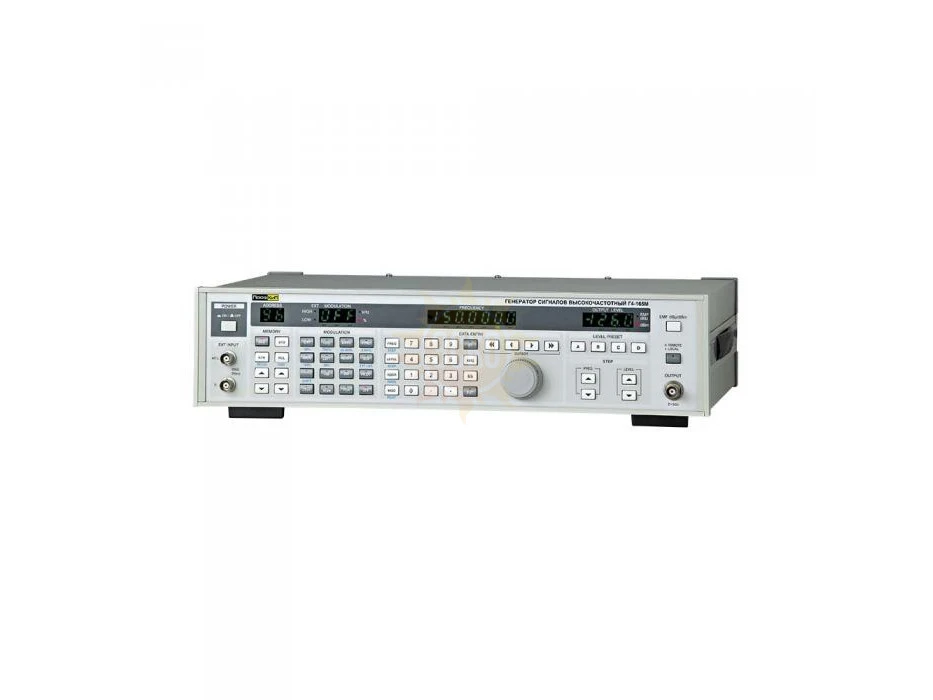

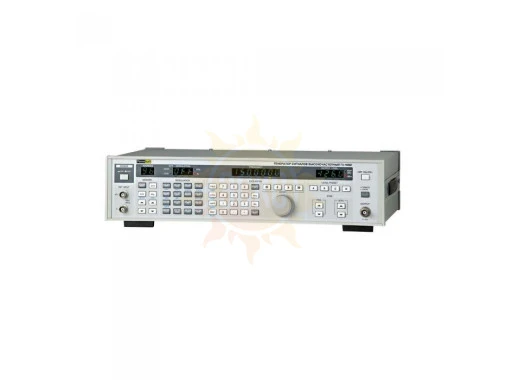

ПрофКиП Г4-165М - генератор сигналов высокочастотный
распечатать
Описание ПрофКиП Г4-165М
Генератор сигналов высокочастотный Г4-165М является современным генератором синтезированных сигналов в диапазоне частот от 100 кГц до 150 МГц, с микропроцессорным управлением. Позволяет генерировать непрерывный и ЧМ /АМ модулированный сигнал, в спектре от -20 дБмкВ до +126 дБмкВ.
Характеристики ПрофКиП Г4-165М
|
Технические параметры |
Значения |
|
|---|---|---|
|
|
Частотный диапазон |
100 кГц … 150 МГц (76 МГц … 110 МГц, FM Stereo) |
|
Разрешение |
100 Гц |
|
|
Индикация частоты |
6 разрядов |
|
|
Точность установки |
±5 х10-6 (±5 ppm) |
|
|
Выходной Уровень |
Диапазон |
-133 дБмВт … +13 дбмВт |
|
Индикация уровня |
4 разряда |
|
|
Погрешность установки |
±1 дБ для уровня 100 дБмкВ |
|
|
Погрешность аттенюатора |
±2 дБ (-20 дБмкВ … +20 дБмкВ) ±1 дБ (+20 дБмкВ … +100 дБмкВ) ±1.5 дБ (+100 дБмкВ … +120 дБмкВ) |
|
|
Уровень паразитных и гармонических составляющих сигнала |
≤ -30 дБн |
|
|
КСВН |
≤ 1.2 |
|
|
Выходное сопротивление |
50 Ом |
|
|
Модуляция |
Частота внутренней модуляции |
400 Гц, 1 кГц |
|
Уровень внешней модуляции |
3 Впик-пик ±2% |
|
|
Вход внешней модуляции |
10 кОм |
|
|
ЧМ модуляция |
Девиация частоты |
0 кГц … 100 кГц (несущая 1 МГц … 150 МГц) |
|
Индикация девиации |
3 разряда |
|
|
Погрешность установки |
±10% (при максимальной девиации 0 кГц … 100 кГц) |
|
|
Коэффициент гармоник огибающей (девиация 75 кГц) |
≤ 0.06% (в диапазоне 10.7 МГц … 110 МГц) ≤ 0.11% (в диапазоне до 10.7 МГц) |
|
|
АМ модуляция |
Глубина АМ |
0% … 60% |
|
Дискретность установки |
0.1% |
|
|
Погрешность установки |
±5% (при внутренней АМ в диапазоне 100 кГц … 110 МГц) ±10% (при внутренней АМ в диапазоне 110 МГц … 150 МГц) |
|
|
Индикация коэффициента АМ |
3 разряда |
|
|
Частота внешней модуляции |
20 Гц … 10 кГц (±1.5 дБ относительно 1 кГц) |
|
|
Коэффициент гармоник огибающей (глубина АМ 30%) |
≤ 0.65% (в диапазоне 400 кГц … 30 МГц) ≤ 1.5:% (в других диапазонах) |
|
|
Режим стерео |
Разделение стерео-каналов |
≥ 50 дБ (400 Гц … 1 кГц) ≥ 35 дБ (100 Гц …10 кГц) ≥ 30 дБ (50 Гц … 15 кГц) |
|
Пилот-сигнал |
19 кГц ± 2 Гц |
|
|
Коэффициент гармоник огибающей |
< 0.07% |
|
|
Память |
Режим программирования |
запись до 4 значений выходного уровня |
|
Запись |
до 100 профилей |
|
|
Предустановленные кнопки |
ЧМ: 3 (3.5 кГц, 22.5 кГц, 75 кГц) /2 АМ: ½ (30%, 60%) Стерео: 2 (30%, 60%) |
|
|
Общие данные |
Питание |
220 В /240 В ±10%, 50 Гц /60 Гц |
|
Габаритные размеры |
115х430х310 мм |
|
|
Вес |
7 кг |
|
Комплектация ПрофКиП Г4-165М
| № | Наименование | Количество |
|---|---|---|
| 1. | Генератор сигналов высокочастотный ПрофКиП Г4-165М | 1 |
| 2. | Кабель BNC | 1 |
| 3. | Кабель питания | 1 |
| 4. | Руководство по эксплуатации | 1 |
