ПрофКиП Г4-176М - генератор сигналов высокочастотный
распечатать
Описание ПрофКиП Г4-176М

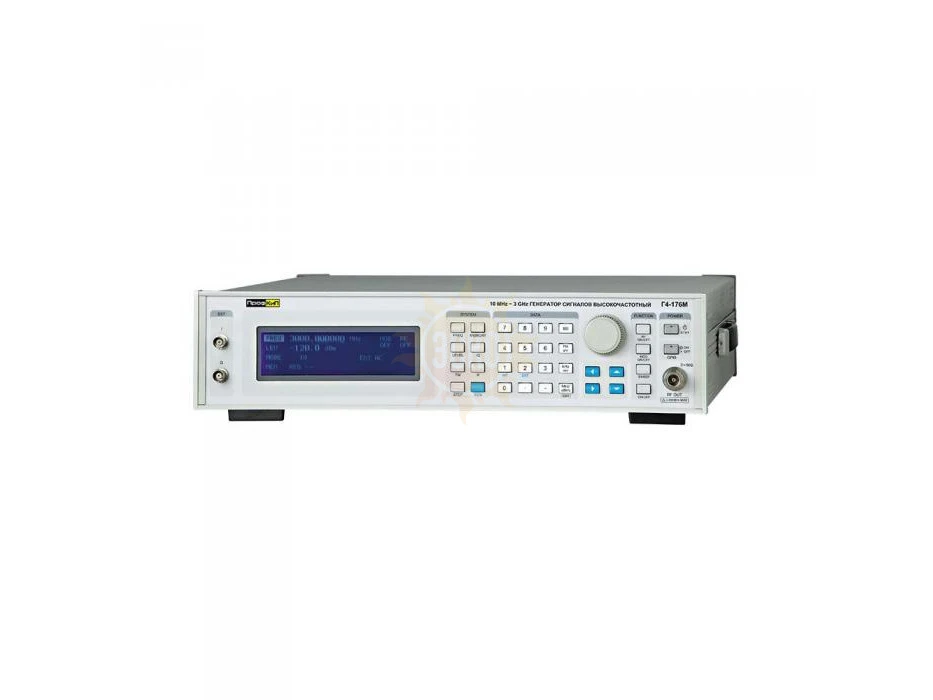

Г4-176М является программируемым векторным генератором синтезированных сигналов в диапазоне частот от 10 МГц до 3 ГГц.
Генератор сигналов высокочастотный м Г4-176М рекомендуется к использованию для проектирования и разработки будущих поколений беспроводных систем связи и вещания цифрового телевидения, кабельного телевидения и спутникового телевидения. Идеально подходит для использования с любым цифровым оборудованием и ВЧ-компонентами с высочайшими эксплуатационными характеристиками. А так же генератор сигналов высокочастотный Г4-176М рекомендуется для тестирования производственных линий.
Характеристики ПрофКиП Г4-176М
|
Технические параметры |
Значения |
|
|---|---|---|
|
|
Частотный диапазон |
10 МГц … 3000 МГц |
|
Разрешение |
1 Гц |
|
|
Точность |
±2 х 10-6 (2 ppm) |
|
|
Защита выхода |
обеспечивается защита при подаче от внешнего источника: до 25 Вт (максимум) |
|
|
Выходной уровень |
Диапазон |
-120 дБм … 0 Дбм |
|
Дискретность установки |
0.1 дБ |
|
|
Погрешность установки уровня |
±2 дБ (-30 дБм … 110 дБм) |
|
|
КСВН |
< 1.5 |
|
|
Выходное сопротивление |
50 Ом |
|
|
Спектральные характеристики |
Фазовый шум |
-92.0 дБс /Гц (при отстройке на 10 кГ) |
|
Гармоники несущей |
≤ -30 дБс |
|
|
Негармонические составляющие |
≤ -50 дБс |
|
|
Режим переноса ПЧ |
Значения частот на входе ПЧ |
36 МГц или 70 МГц |
|
Входной уровень |
-20 дБмВт … 0 дбмВт |
|
|
Входное сопротивление |
50 Ом |
|
|
внешняя I/Q модуляция |
Входной уровень |
1 Впик |
|
Импеданс |
50 Ом |
|
|
Тип соединителя |
BNC |
|
|
Общие данные |
Питание |
115 В /230 В, 50 Гц /60 Гц |
|
Габаритные размеры |
130х430х435 мм |
|
|
Вес |
18 кг |
|
Комплектация ПрофКиП Г4-176М
| № | Наименование | Количество |
|---|---|---|
| 1. | Генератор сигналов высокочастотный ПрофКиП Г4-176М | 1 |
| 2. | Кабель N-типа | 1 |
| 3. | Кабель питания | 1 |
| 4. | Руководство по эксплуатации | 1 |
