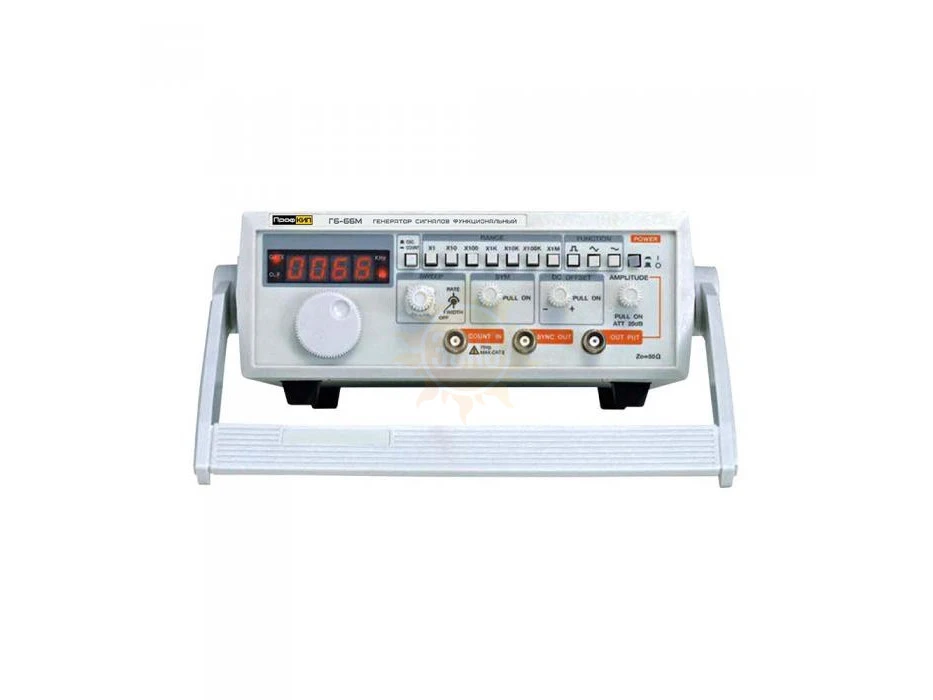

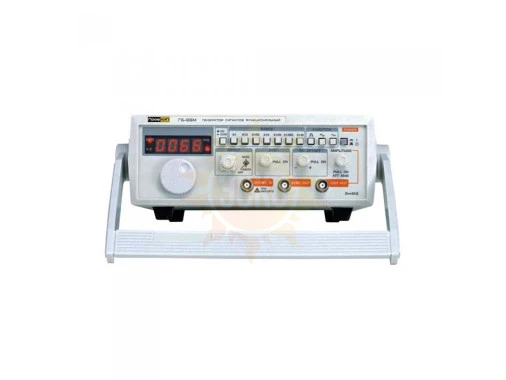

ПрофКиП Г6-67М - генератор сигналов
распечатать
Описание ПрофКиП Г6-67М
Распродажа остатков
Назначение генератора сигналов специальной формы ПрофКиП Г6-67М
Особенности и преимущества генератора сигналов специальной формы ПрофКиП Г6-67М
▪ Диапазон частот от 0.03 Гц до 3 МГц (7 поддиапазонов)▪ 4 в 1: свип-генератор, функциональный генератор, генератор импульсов и частотомер
▪ Выходной сигнал: синус, асимметричный синус, пила, прямоугольный, треугольный, импульсный, TTL
▪ Точность измерения: 0.01%
▪ Режим качания частоты с внутренним и внешним управлением от 10:1 до 1000:1
▪ Частотная модуляция с помощью внешнего управления
▪ Хорошая стабильность установленной частоты: ±0.1% спустя 20 минут
▪ Искажения для синусоидальных сигналов: менее 2% в диапазоне от 10 Гц до 100 кГц
▪ Искажения для сигналов треугольной формы: менее 1% в диапазоне до 100 кГц
▪ Регулировка симметрии для всех сигналов
▪ Регулируемое смещение по постоянному напряжению
▪ Плавный и ступенчатый (-20 дБ) аттенюаторы
▪ Встроенный частотомер
Основные технические характеристики генератора сигналов специальной формы ПрофКиП Г6-67М
| Параметры | Значения |
| Частота | 0.03 Гц … 3 МГц (7 диапазонов) |
| Изменение частоты | в каждом диапазоне возможность регулировки частоты 100:1 |
| Выходной сигнал | синусоидальный, треугольный, меандр, прямоугольный, импульсный, пилообразный, искаженный синусоидальный, TTL |
| Точность установки частоты | 1 Гц ± значение младшего разряда ± погрешность задающего генератора |
| Стабильность частоты | ±0.1% в течении 20 минут |
| Выход управления частотой напряжением (VCF) | частота выходного сигнала может быть установлена подачей на вход VCF постоянного напряжения 0 В … -10 В Частотная модуляция (максимальное входное напряжение): -13 В |
| Регулировка симметрии | 1:1 … 4:1 при частоте до 1 МГц 1:1 … 2:1 при частоте до 2 МГц влияет на все формы выходного сигнала, включая TTL (SYNC OUT) позволяет получить: из меандра - прямоугольный импульсный сигнал, из треугольного – пилообразный, из синуса – искаженный синус |
| Постоянное смещение | плавно регулируемое > ±10 В (без нагрузки) > ±5 В (с нагрузкой 50 Ом) |
| Прямоугольный сигнал | |
| Характеристики прямоугольного синала | регулируемая амплитуда |
| Длительность фронта /спада | < 100 нс при максимальной амплитуде |
| Синусоидальный сигнал | |
| Отклонения от синусоиды | < 2% от 10 Гц до 100 кГц |
| Нестабильность амплитуды | < ±3 дБ при 2 МГц и максимальной амплитуде |
| Треугольный сигнал | |
| Нелинейность | менее 1% при 100 кГц |
| Свип-генератор | |
| Характеристика изменения частоты | линейная |
| Период | регулируемый от 2 сек (частота 0.5 Гц) до 20 мс (частота 50 Гц) |
| Диапазон изменения частоты | регулируемый от 10:1 до 1000:1 |
| Выходной сигнал | |
| Амплитуда | 1 В … 20 В (без нагрузки) 0.5 В … 5 В (с нагрузкой 50 Ом) |
| Аттенюатор | фиксированный 20 дБ ±1 дБ регулируемы до 20 дБ |
| Импеданс | 50 Ом ±5% |
| Частотомер | |
| Дисплей | 4-разрядный |
| Диапазон измеряемой частоты | 10 Гц … 3 МГц |
| Точность | 0.01% ±1 значение младшего разряда |
| Чувствительность | 50 мВ |
| Максимальное входное напряжение | амплитуда 70 В |
| Входное сопротивление | 1 МОМ |
Общие данные генератора сигналов специальной формы ПрофКиП Г6-67М
- Питание: 100 В /120 В /220 В /230 В ± 10%, 50 Гц /60 Гц, 13 Вт
- Рабочая температура: 0°С … 50°С (точность приводится при 25°С ±5°С)
- Категория защиты по напряжению: II
- Габаритные размеры: 220х85х300 мм
- Вес: 2.5 кг
Комплект поставки генератора сигналов специальной формы ПрофКиП Г6-67М
| Наименование | Количество |
| Генератор сигналов специальной формы ПрофКиП Г6-67М | 1 шт. |
| Кабель питания | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
Характеристики ПрофКиП Г6-67М
|
Параметры |
Значения |
|---|---|
|
Частота |
0.03 Гц … 3 МГц (7 диапазонов) |
|
Изменение частоты |
в каждом диапазоне возможность регулировки частоты 100:1 |
|
Выходной сигнал |
синусоидальный, треугольный, меандр, прямоугольный, импульсный, пилообразный, искаженный синусоидальный, TTL |
|
Точность установки частоты |
1 Гц ± значение младшего разряда ± погрешность задающего генератора |
|
Стабильность частоты |
±0.1% в течении 20 минут |
|
Выход управления частотой напряжением (VCF) |
частота выходного сигнала может быть установлена подачей на вход VCF постоянного напряжения 0 В … -10 В Частотная модуляция (максимальное входное напряжение): -13 В |
|
Регулировка симметрии |
1:1 … 4:1 при частоте до 1 МГц 1:1 … 2:1 при частоте до 2 МГц влияет на все формы выходного сигнала, включая TTL (SYNC OUT) позволяет получить: из меандра - прямоугольный импульсный сигнал, из треугольного – пилообразный, из синуса – искаженный синус |
|
Постоянное смещение |
плавно регулируемое > ±10 В (без нагрузки) > ±5 В (с нагрузкой 50 Ом) |
|
Прямоугольный сигнал |
|
|
Характеристики прямоугольного синала |
регулируемая амплитуда |
|
Длительность фронта /спада |
< 100 нс при максимальной амплитуде |
|
Синусоидальный сигнал |
|
|
Отклонения от синусоиды |
< 2% от 10 Гц до 100 кГц |
|
Нестабильность амплитуды |
< ±3 дБ при 2 МГц и максимальной амплитуде |
|
Треугольный сигнал |
|
|
Нелинейность |
менее 1% при 100 кГц |
|
Свип-генератор |
|
|
Характеристика изменения частоты |
линейная |
|
Период |
регулируемый от 2 сек (частота 0.5 Гц) до 20 мс (частота 50 Гц) |
|
Диапазон изменения частоты |
регулируемый от 10:1 до 1000:1 |
|
Выходной сигнал |
|
|
Амплитуда |
1 В … 20 В (без нагрузки) 0.5 В … 5 В (с нагрузкой 50 Ом) |
|
Аттенюатор |
фиксированный 20 дБ ±1 дБ регулируемы до 20 дБ |
|
Импеданс |
50 Ом ±5% |
|
Частотомер |
|
|
Дисплей |
4-разрядный |
|
Диапазон измеряемой частоты |
10 Гц … 3 МГц |
|
Точность |
0.01% ±1 значение младшего разряда |
|
Чувствительность |
50 мВ |
|
Максимальное входное напряжение |
амплитуда 70 В |
|
Входное сопротивление |
1 МОМ |
Комплектация ПрофКиП Г6-67М
| № |
Наименование
|
Количество
|
|---|---|---|
| 1. |
Генератор сигналов специальной формы ПрофКиП Г6-67М
|
1
|
| 2. |
Кабель питания
|
1
|
| 3. |
Руководство по эксплуатации
|
1
|
