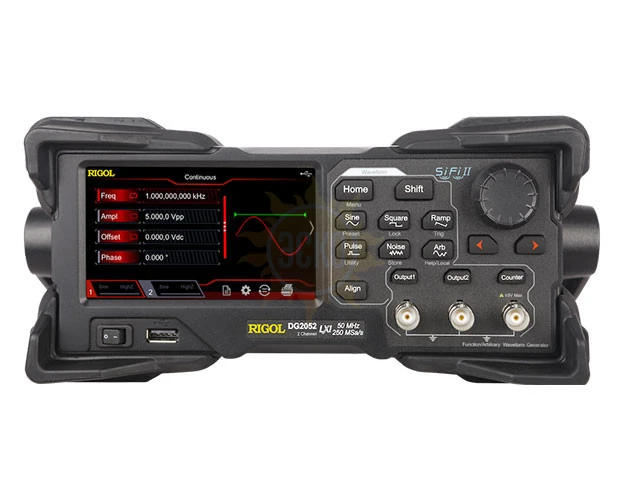

DG2052 — универсальный генератор сигналов

распечатать описание в PDF

Артикул: DG2052

DG2052 — универсальный генератор сигналов

Количество каналов

Частотный диапазон ОТ

1 мкГц

Частотный диапазон ДО

50 МГц

Виды модуляции

АМ, ЧМ, ФМ, FSK, ASK, PSK, PWM

Интерфейс

USB, LAN, опция – GPIB

99 330 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 3 года

Описание RIGOL DG2052

RIGOL DG2052 модель современного многофункционального генератора сигналов произвольной формы (СПФ), который объединяет в одном корпусе множество инструментов для тестирования электронных устройств. Это генератор функций, генератор сигналов произвольной формы, генератор шума, генератор пакетов импульсов, генератор гармоник, аналоговый / цифровой модулятор и высркоточный частотомер.

Причем, все эти возможности обеспечиваются по весьма конкурентной цене.

В конструкции генратора RIGOL DG2052 реализована патентованная технология поточечного формирования сигналов SiFi II (Signal Fidelity II), обеспечивающая формирование сигнала по принципу «точка за точкой», благодаря чему достигается исключительное качество выходного сигнала, поддерживается низкий уровень фазового шума, малый уровень джиттера, высокая точность установки частоты опорного генератора.

Модель прибора RIGOL DG2052 - это двух-канальный генератор СПФ с рабочей полосой до 50 МГц, имеет глубину памяти на канал 16 Mpts, с двухканальной производительностью, эквивалентной двум автономным источникам сигнала. Частота дискретизации до 250 MSa/s с 16-ти битным вертикальным разрешением всироееного АЦП..

Генратор СПФ RIGOL DG2052 содержит в памяти до 160-ти форм выходных м сигналов, покрывающих общие сигналы, обнаруженные в инженерных, медицинских, автомобильных и математических применениях, и могут быть генерированы с помощью функции изменения, а также программного обеспечения ПК. Архитектура SiFi II генерирует произвольные формы сигналов по точкам-сигнал восстанавливается без искажений, частота выборки является точной и регулируемой, а дрожание всех выходных сигналов составляет 200 ПС.

Добавились в конструкцию генератора СПФ RIGOL DG2052 такая функция, как возможность установки прибора в стойку, и порты для разнообразных ких сетевых интерфейсов, включая порты USB-хост и USB-устройство, а также LAN.

Характеристики RIGOL DG2052

Параметры		Значение
Максимальная выходная частота		50 МГц
Количество каналов		2
Форма сигнала		Стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум Расширенные: псевдослучайные бинарные последовательности PRBS, RS-232, редактируемые последовательности, двухтональный сигнал 160 типов специальной формы
Частотные характеристики
Диапазон	Синусоидальный сигнал	1 мкГц ~ 50 МГц
	Прямоугольный сигнал	1 мкГц ~ 15 МГц
	Импульсный сигнал	1 мкГц ~ 15 МГц
	Пилообразный сигнал	1 мкГц ~ 1,5 МГц
	Гармоники	1 мкГц ~ 20 МГц
	PRBS	2 кбит/с ~ 40 Мбит/с
	Двухтональный	1 мкГц ~ 20 МГц
	RS-232	скорость передачи 9600, 14400, 19200, 38400, 57600, 115200, 128000, 230400
	Последовательность	2 кВыб/с ~ 60 Мвыб/с
	Белый шум (Гаусс)	полоса 100 МГц (-3дБ)
	Cпециальной формы	1 мкГц ~ 15 МГц
Разрешение по частоте		1 мкГц
Точность установки (18°C ~ 28°C)		±(1 ppm от устан. значения + 10 пГц)
Синусоидальный сигнал
Гармонические искажения		Типичное (0 дБм) < -55 дБн (DC ~ 10 МГц) < -50 дБн (>10 МГц ~ 20 МГц) < -40 дБн (>20 МГц ~ 30 МГц) < -35 дБн (>40 МГц)
Общие гармонические искажения		< 0,075% (10 ~ 20 кГц, 0 дБм)
Негармонические искажения		Типичное (0 дБм) < -60 дБн (DC ~ 10 МГц) < -60 дБн + 6 дБ/октаву (>10 МГц)
Фазовый шум		Типичное (0 дБм) -105 дБн/Гц @ 10 кГц (10 МГц)
Прямоугольный сигнал
Время нарастания/спада		< 9 нс (1 Вп-п,1 кГц) типичное
Выброс		< 5 % (100 кГц, 1 Вп-п) типичное
Коэффициент заполнения		0,01% ~ 99,99% (ограничена установленной частотой)
Ассиметрия		1% от периода + 4 нс
Джиттер (СКЗ)		Типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п)
Пилообразный сигнал
Нелинейность		< 1% от пик. выхода (1 кГц, 1 Вп-п, 100% симметрия) типичное
Симмметрия		0 ~ 100%
Импульсный сигнал
Длительность импульса		≥ 16 нс ~ 1000 кс (ограничена установленной частотой)
Коэффициент заполнения		0,001% ~ 99,999% (ограничена установленной частотой)
Время нарастания/спада		≥ 8 нс (ограничена установленной частотой и длительностью импульса)
Выброс		< 5% (1 Вп-п, 1 кГц) типичное
Джиттер (СКЗ)		Типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п)
Специальная форма
Максимальное количество точек участвующих в формировании сигнала		16 М точек
Вертикальное разрешение		16 бит
Частота дискретизации		Интерполяционный фильтр: 10 выб/с ~ 60 Мвыб/с Пошаговый фильтр: 2 квыб/с ~ 50 Мвыб/с Cглаживающий фильтр: 2 квыб/с ~ 50 Мвыб/с
Время нарастания /спада		Интерполяционный фильтр:≥ 8 нс Пошаговый фильтр: 3 / частота дискретизации Cглаживающий фильтр: 1 / частота дискретизации
Джиттер (СКЗ)		Типичное (1 Вп-п) Интерполяционный фильтр: 200 пс Пошаговый фильтр: <5 пс Cглаживающий фильтр: <5 пс
Генератор гармоник
Порядок гармоник		≤ 8
Тип гармоник		четные, нечетные, все, пользовательские
Амплитуда гармоник		регулируемая для каждой гармоники
Фаза гармоник		регулируемая для каждой гармоники
Характеристики выхода
Амплитуда (50 Ом)		1 мВп-п - 10 Вп-п (≤10 МГц) 1 мВп-п ~ 5 Вп-п (>10 МГц ~ 30 МГц) 1 мВп-п ~ 2,5 Вп-п (>30 МГц ~ 50 МГц)
Точность установки		±(1%+5 мВ) типичное (1 кГц, синус, 0 В смещение, >10 мВпп, авто)
Неравномерность АЧХ		Типичное (синус, 1 В) ±0,1 дБ (≤5 МГц) ±0,2 дБ (>5 МГц ~15 МГц) ±0,3 дБ (>15 МГц ~ 25 МГц) ±0,5 дБ (>25 МГц ~ 40 МГц) ±1,0 дБ (>40 МГц)
Единицы установки		Вп-п, Вскз, дБм
Разрешение		0,1 мВпп или 4 бит
Смещение (50 Ом)
Диапазон		±5 Впп АС+DC
Точность установки		±(1% + 5 мВ + 1,0% от амплитуды)
Выход сигнала
Импеданс		50 Ом (типичное)
Защита		от короткого замыкания, автоматическое отключение выхода при перегрузке
Модуляция
Тип модуляции		AM, FM, PM, ASK, FSK, PSK, PWM
AM Модуляция (AM)
Несущая		синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник		Внутренний/Внешний
Модулирующий сигнал		синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции		2 мГц ~ 1 МГц
Коэффициент модуляции		0% ~ 120%
ЧМ Модуляция (FM)
Несущая		синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник		Внутренний/Внешний
Модулирующий сигнал		синус, прямоугольный, пила, шум, произвольной формы
Частота модуля		2 мГц ~ 1 МГц
ФМ Модуляция (PM)
Несущая		синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник		Внутренний/Внешний
Модулирующий сигнал		синус, прямоугольный, пила, шум, произвольной формы
Частота модуляции		2 мГц ~ 1 МГц
Девиация		0 ~ 360°
Частотная манипуляция (FSK)
Несущая		синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник		Внутренний/Внешний
Модулирующий сигнал		прямоугольный с коэффициентом заполнения 50%
Частота переключения		2 мГц ~ 1 МГц
Амплитудная манипуляция (ASK)
Несущая		синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник		Внутренний/Внешний
Модулирующий сигнал		прямоугольный с коэффициентом заполнения 50%
Частота переключения		2 мГц ~ 1 МГц
Фазовая манипуляция (PSK)
Несущая		синус, прямоугольный, пила, произвольной формы (кроме DC)
Источник		Внутренний/Внешний
Модулирующий сигнал		прямоугольный с коэффициентом заполнения 50%
Частота переключения		2 мГц ~ 1 МГц
ШИМ модуляция (PWM)
Несущая		импульсный
Частота модуляции		2 мГц ~ 1 МГц
Источник		Внутренний/Внешний
Модулирующий сигнал		синус, прямоугольный, пила, шум, произвольной формы (кроме DC)
Девиация		0%~100% длительности импульса
Вход внешней модуляции
Диапазон напряжения		75 мВскз ~ ± 5 В DC+AC для АМ, ЧМ, ФМ 5 В TTL уровня для АМн, ЧМн, ФМн
Полоса		50 кГц
Импеданс входа		10 кОм
Режим свипирования (качания)
Форма		синус, прямоугольный, пила, произвольной формы (кроме DC)
Закон		линейный, логарифмический, ступенчатый
Диапазон частот		верхняя и нижняя частота свипирования ограничена несущей частотой
Направление		Вверх/Вниз
Время свипирования		1 мс ~ 500 с
Время стояния/возврата		0 мс ~ 500 с
Источник запуска		Ручной, внешний, внутренний
Маркер		спадающий фронт или синхросигнал (программируется)
Режим пачек импульсов
Форма		синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC), PRBS, RS-232, последовательность
Частота несущей		2 мГц ~ 10 МГц
Количество импульсов в пачке		1 ~ 1000000 или бесконечное
Внутренний период		1 мкс ~ 500 с
Стробированный запуск		Внешний запуск
Источник запуска		Ручной, внешний, внутренний
Задержка запуска		0 нс ~ 100 с
Частотомер
Измеряемый параметр		Частота, период, длительность положительного/отрицательного импульса, коэффициент заполнения
Частотный диапазон		1 мrГц ~ 240 МГц
Разрешение по частоте		7 разрядов/с (время счета = 1 с)
Диапазон периода		4 нс ~ 1000 кс
Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена)	DC связь	DC диапазон девиации	+1.5 В DC
		1 мкГц ~ 100 МГц	50 мВскз ~ ±2,5 В AC+DC
		100 МГц ~ 240 МГц	100 мВскз ~ ±2,5 В AC+DC
	AC связь	1 мкГц ~ 100 МГц	50 мВскз ~ ±2,5 Вп-п
	AC связь	100 МГц ~ 240 МГц	100 мВскз ~ ±2,5 Вп-п
Длительность импульса и коэффициент заполнения (DC связь)		диапазон частоты: 1 мкГц ~ 25 МГц диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC длительность импульса: ≥20 нс разрешение: 5 нс
Коэффициент заполнения		0 ~ 100%
Параметры входа	Входной импеданс	1 МОм
	Тип свяи	AC, DC
	ФНЧ	ON: полоса 150 кГц, OFF: полоса 240 МГц
	Опасное напряжение (1 МОм)	±7 В AC+DC
Система запуска		Уровень запуска: ±2,5 В
Система запуска		Чувствительность: высокая, низкая
Время счета		1,048 мс (1 мс); 8,389 мс (10 мс); 134,218 мс (100 мс); 1,074 с (1 с); 8,590 с (10 с); > 8,590 с (> 10 с)
Вход запуска
Уровень		TTL
Длительность импульса		> 100 нс
Запуск по фронту		нарастающий, спадающий выбирается
Время отклика (задержка запуска)		свипирование:< 100 нс (типичное) режим пачек < 350 нс (типичное)
Выход запуска
Уровень		TTL
Длительность импульса		> 60 нс (типичное)
Максимальная частота		1 МГц
Двухканальный режим (сдвиг фаз)
Диапазон		0° ~ 360°
Разрешение		0,03°
Вход/выход 10 МГц
Вход внешнего опорного сигнала	Частота	10 МГц ± 50 Гц
	Уровень	250 мВп-п ~ 5 Вп-п
	Время блокировки	< 2 c
	Импеданс	1 кОм, закрытый вход (AC)
Выход внутреннего опорного сигнала	Частота	10 МГц ± 50 Гц
	Уровень	3,3 Вп-п
	Импеданс	50 кОм, закрытый вход (AC)
Выход синхронизации	Уровень	TTL
Выход синхронизации	Импеданс	50 Ом
Основные характеристики
Тип дисплея		Жидкокристаллический, 4,3" TFT, сенсорный Touch Screen, 480 х 272, 16 млн. цветов
Питание		100~127 В АСскз，45~440 Гц, CATII 100~240 В АСскз，45~65 Гц, CATII
Интерфейс		USB устройство, USB хост, LAN (LXI Core 2011 Device); USB-GPIB (опция)
Потребляемая мощность		не более 30 Вт
Рабочая температура		10°C...40°C
Габаритные размеры		261,5 х 112 х 318,4 мм
Вес		3,2 кг (в упаковке 4,5 кг)

Комплектация RIGOL DG2052

№	Наименование	Количество
1	Генератор сигналов DG2052	1
2	Кабель питания	1
3	USB кабель	1
4	Кабель DBC-BC	1
5	Краткое руководство по эксплуатации	1
