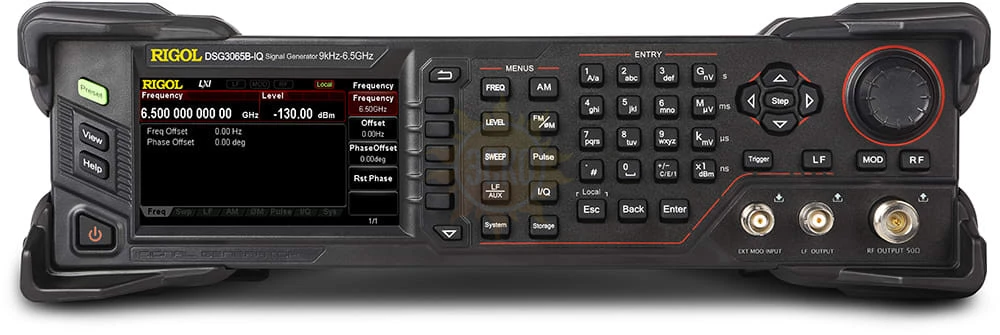

RIGOL DSG3065B-IQ - генератор РЧ сигналов

распечатать описание в PDF

Артикул: DSG3065B-IQ

RIGOL DSG3065B-IQ - генератор РЧ сигналов

Частотный диапазон ОТ

9 кГц

Частотный диапазон ДО

6,5 ГГц

Виды модуляции

АМ, ЧМ, ФМ, I/Q

Интерфейс

USB, LAN

Разрешение

0,01 Гц

2 328 178 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 3 года

DSG3065B-IQ - комбинированный высокочастотный генератор сигналов лабораторного класса, замена снятой с производства модели DSG3060-IQ. Данный прибор позволяет удобно и быстро создавать сигналы в частотном диапазоне от 9 кГц до 6,5 ГГц и с необходимыми параметрами. Устройство легко транспортируется и подключается, не требует сложной предварительной настройки, позволяя инженеру сосредоточиться на решении задач. Генератор сигналов DSG3065B-IQ выполнен в моноблочном корпусе настольного исполнения (вес 8 кг) и имеет цветной 4,3-дюймовый экран.

Области применения: разработка, производство, отладка и ремонт электронных устройств, средств и систем связи, НЧ/СВЧ-изделий; функциональное тестирование; лабораторные исследования; испытания на ЭМС.

Особенности генератора РЧ сигналов DSG3065B-IQ:

Частотный диапазон выходного сигнала: от 9 кГц до 6,5 ГГц;
Точность установки амплитуды: <0.5 дБ;
Динамический диапазон выходного сигнала: от -130 до +27 дБм;
Уровень фазовых шумов менее -116 дБн/Гц при отстройке 20 кГц на 1 ГГц;
Высокостабильный опорный генератор: температурная стабильность 1 ppm; 5 ppb (опция);
АМ/ЧМ/ΦМ аналоговая модуляция;
Импульсная модуляция и генератор импульсных последовательностей;
IQ модуляция;
Все типы модуляции поддерживают режимы внутренние и внешние источники;
Высота 2U для установки в стойку; предусмотрен комплект для монтажа в стойку;
Электронный аттенюатор;
Интерфейсы связи USB/GPIB (с помощью USB-GPIB адаптера) /LAN для дистанционного управления; поддержка команд SCPI.

Характеристики RIGOL DSG3065B-IQ

Параметр		Значение
Диапазон частот		от 9 кГц до 6,5 ГГц
Диапазон частот сигналов с цифровой модуляцией		от 50 МГц до 6,5 ГГц
Разрешение		0,01 Гц
Скорость установки		<10 мс (тип.)
Фазовый сдвиг		настраиваемый, с шагом 0,01°
Внутренний источник опорной частоты
Частота опорного генератора		10 МГц
Точность калибровки		≤ 0,1 ppm; ≤ 10 ppb (с опцией OCXO-B08)
Температурная стабильность, 25°С (диапазон от 0°С до 50°С)		<1 ppm; <5 ppb (с опцией OCXO-B08)
Скорость старения		<1 ppm/год; <30 ppb/год (с опцией OCXO-B08)
Выход внутреннего опорного генератора	Частота	10 МГц
Выход внутреннего опорного генератора	Уровень	от +5 дБ до +10 дБ
Вход для внешнего опорного генератора	Частота	10 МГц
	Уровень	от 0 дБ до +10 дБ
	Максимальная девиация	±5 ppm
Свипирование по частоте
Режимы работы		пошаговый (шаги частоты с равным или логарифмическим интервалом); по списку (список с произвольным частотным шагом)
Режим		одиночный, непрерывный
Диапазон		полный частотный диапазон
Форма		треугольник, пила
Шаг изменения		линейный, логарифмический
Количество точек		пошаговый: от 2 до 65535; по списку: от 1 до 6001
Время экспозиции		от 20 мс до 100 с
Запуск		Авто, ручной, внешний, по шине (USB, LAN)
Параметры спектра генерируемых сигналов
Гармонические искажения		< -30 дБн, (непрерывный режим, 2 МГц < f ≤ 6,5 ГГц, уровень ≤+13 дБм)
Субгармонические искажения (непрерывный режим)		3,6 ГГц < f ≤ 6,5 ГГц		< -60 дБн
Негармонические искажения (непрерывный режим, уровень > -10 дБм, отстройка >10 кГц)		100 кГц ≤ f ≤ 1,5 ГГц		< -60 дБн
		1,5 ГГц < f ≤ 3,6 ГГц		< -54 дБн
		3,6 ГГц < f ≤ 6,5 ГГц		< -48 дБн
Собственный фазовый шум SSB (непрерывный режим, измер. Полоса 1 Гц, отстройка от несущей 20 кГц)		f = 1 ГГц		< -110 дБн/Гц (тип.)
		f = 6,5 ГГц		< -98 дБн/Гц
Общие искажения (непрерывный режим, СКЗ f= 1 ГГц)		от 0,3 кГц до 3 кГц		< 10 Гц СКЗ
Общие искажения (непрерывный режим, СКЗ f= 1 ГГц)		от 0,03 кГц до 20 кГц		< 50 Гц СКЗ
Выходной уровень			нормированное		устанавливаемое
Максимальный выходной уровень		9 кГц ≤ f ≤ 100 кГц			+5 дБм
		100 кГц ≤ f ≤1 МГц	+10 дБм		+15 дБм
		1 МГц < f ≤ 200 МГц	+13 дБм		+20 дБм
		200 МГц < f ≤3,6 ГГц	+13 дБм		+27 дБм
		3,6 ГГц < f ≤6,5 ГГц	+13 дБм		+20 дБм
Минимальный выходной уровень		9 кГц ≤ f <100 кГц			-130 дБм
		100 кГц ≤ f ≤ 3,6 ГГц	-110 дБм		-130 дБм
		3,6 ГГц < f ≤ 6,5 ГГц	-110 дБм		-130 дБм
Разрешение		0.01 дБ
Абсолютная неопределенность уровня
Неопределенность уровня				от -60 до +13 дБм	от -90 до -60 дБм	от -110 до -90 дБм
		9 кГц ≤ f < 100 кГц		≤0,7 дБ (тип.)	≤0,7 дБ (тип.)	≤0,7 дБ (тип.)
		100 кГц ≤ f ≤ 200 МГц		≤0,7 дБ	≤0,9 дБ	≤1,1дБ
		200 МГц < f ≤ 3,6 ГГц		≤0,7 дБ	≤0,9 дБ	≤1,1дБ
		3,6 ГГц < f ≤ 6,5 ГГц		≤0,9 дБ	≤1,1 дБ	≤1,3 дБ
КСВН (от 1 МГц до 6,5 ГГц)		<1.8 (тип.)
Установка уровня
Время установки		≤5 мс (тип.) (частота фикс. температурный диапазон от 20°С до 30°С)
Максимальная отраженная мощность
Максимальное напряжение DC		50 В
Максимальная мощность		1 Вт (от 1 МГц до 13,6 ГГц)
Свипирование по амплитуде
Режимы работы		пошаговый (шаги амплитуды с равным интервалом); по списку (список с произвольным шагом)
Режим		одиночный, непрерывный
Диапазон		полный динамический диапазон
Форма		треугольник, пила
Шаг изменения		линейный
Количество точек		пошаговый: от 2 до 65535; по списку: от 1 до 6001
Время экспозиции		от 20 мс до 100 с
Запуск		Авто, ручной, внешний, по шине (USB, LAN)
Внутренний модулирующий НЧ-генератор
Форма сигнала		синус, меандр
Диапазон частот		синус, свипирование по синусу			от DC до 200 кГц
Диапазон частот		меандр			от DC до 20 кГц
Разрешение по частоте		0.01 Гц
Выходное напряжение		Амплитуда в AC - режиме			от 0 до 3 ВПИК
		Амплитуда в DC - режиме			от -3 до 3 В
		Разрешение по амплитуде			2 мВ
Амплитудная модуляция
Диапазон частот несущей		≤ 3,6 ГГц
Источник		внутренний, внешний
Глубина		от 0 % до 100 %
Разрешение		0,1 %
Точность fмод=1 кГц		< 4 % от установленного значения + 1 %
Искажения (fмод = 1 кГц, глубина <30%, уровень=0 дБм)		<3 % (тип.)
Неравномерность АЧХ (m<80% от DC/10 Гц до 100 кГц)		<3 дБ (ном.)
Частотная модуляция
Диапазон частот несущей		≤ 3,6 ГГц
Источник		внутренний, внешний
Максимальная девиация		N × 1 МГц (ном.)
Разрешение		<0,1 % девиации или 1 Гц, что больше
Точность (fмод=1 кГц, внутренний источник модуляции)		<2 % от установленного значения + 20 Гц
Искажения (fмод=1 кГц, девиация = Nx50 кГц)		<2 % (тип.)
Неравномерность АЧХ (от DC/10 Гц до 100 кГц)		<3 дБ (ном.)
Фазовая модуляция
Диапазон частот несущей		≤ 3,6 ГГц
Источник		внутренний, внешний
Максимальная девиация		N x 5 рад (ном.)
Разрешение		<0,1 % девиации или 0.01 рад, что больше
Точность (fмод=1 кГц, внутренний источник модуляции)		<1 % установленного значения + 0,1 рад
Искажения (fмод=1 кГц, девиация = N x 5 рад)		<1 % (тип.)
Неравномерность АЧХ (от DC/10 Гц до 100 кГц)		<3 дБ (ном.)
Импульсная модуляция (опция DSG3000B-PUG)
Диапазон частот несущей		≤ 3,6 ГГц
Источник		внутренний, внешний
Коэффициент вкл/выкл		>70 дБ (100 кГц ≤ f ≤ 6,5 ГГц)
Время нарастания/спада (10% / 90%)		<50 нс
Частота следования импульсов		От DC до 1 МГц
Импульсный генератор (опция DSG3000B-PUG)
Режим работы		одиночный импульс
Период		Диапазон от 40 нс 170 с; Разрешение 10 нс
Длительность		Диапазон от 10 нс (170 с – 10 нс); Разрешение 10 нс
Задержка запуска		Диапазон от 10 нс 170 с; Разрешение 10 нс
Режим запуска		Авто, внешний запуск, внешний стробирующий импульс, ручной, по шине (USB, LAN)
Генератор импульсных последовательностей (опция DSG3000-PUG)
Количество импульсов		от 1 до 2047
Длительность импульсов		от 20 нс до 170 с
Повторение		от 1 до 256
I/Q модулятор
Диапазон частот несущей		от 50 МГц до 6,5 ГГц
Источник		внутренний, внешний
Полоса частот РЧ		Внешняя модуляция
		Основная полоса (I или Q)			≤ 60 MГц (ном.)
		РЧ (I+Q)			≤ 120MГц (ном.)
		Внутренняя модуляция
		Основная полоса (I или Q)			≤ 30MГц (ном.)
		РЧ (I+Q)			≤ 60MГц (ном.)
Подавление несущей		Несущая в диапазоне 50 МГц ≤ f ≤ 6 ГГц			≥40 дБн (тип.)
Подавление боковых полос		Модуляция с полосой ≤ 10 МГц, несущая в диапазоне 50 МГц ≤ f ≤ 6ГГц			≥40 дБн (тип.)
Внешний I / Q вход		КСВН			<1,5
Внутренняя модуляция
Вектор ошибок (EMV)		16QAM, косинусный фильтр (а = 0.22), 4 Мвыборок/с
		уровень ≤ +4дБм			≤ 2% СКЗ (тип.
		QPSK, косинусный фильтр (а = 0.22), 4 Мвыборок/с
		уровень ≤ +4дБм			≤ 2% СКЗ (тип.)
Внешняя модуляция
Вектор ошибок (EMV)		CDMA2000/1xEV-D0, 1.2288 Mcps, частота от 800 до 900 MГц, от 1800 до 1900 MГц, уровень ≤ +4 дБм			≤ 2% СКЗ (тип.)
Относительный уровень мощности в соседнем канале (ACPR)					≥ 70 дБ
I/Q генератор
Выходной импеданс		50 Ом (ном.)
Выходное напряжение	Диапазон	от 0,02 ВПИК до 1,5 ВПИК
Выходное напряжение	Разрешение	1 мВ
Отклик по частоте отн.1 МГц		≤ 10MГц			< 0,5 дБ (ном.)
Отклик по частоте отн.1 МГц		≤ 30MГц			< 1 дБ (ном.)
I/Q нестабильность	Амплитуда	≤ 10MГц			< 0,1 дБ (ном.)
	Нелинейность фазы	≤ 30MГц			< 0,2 дБ (ном.)
	Амплитуда	≤ 10MГц			200 пс (ном.)
	Нелинейность фазы	≤ 30MГц			500 пс (ном.)
Динамический диапазон, свободный от паразитных составляющих (SFDR)	Синус	≤ 30MГц			> 50 дБ (ном.)
Память	Длина записи	От 1 до 16 Мвыборок за шаг
	Разрешение	14 бит
	Время загрузки 1 МВыборки	< 10 с (ном.)
	Энергонезависимая память	96 МБ (ном.)
Частота дискретизации	Диапазон	От 1 кГц до 50 МГц
Частота дискретизации	Разрешение	0,01 Гц
Запуск	Запуск	Авто, внешний запуск, ручной, по шине (USB, LAN)
	Режимы работы	Повтор, авто, автоповтор, одиночный
	Задержка внешнего запуска	Диапазон: от 0 до (2¹⁶-1)
	Задержка внешнего запуска	Разрешение: 1
	Запрет внешнего запуска	Диапазон: от 0 до (2¹⁶-1)
		Разрешение: 1
		> 20 нс (ном.)
ВХОДЫ И ВЫХОДЫ
Передняя панель
РЧ-выход	Импеданс	50 Ом
РЧ-выход	Разъем	N (розетка)
Вход внешней модуляции	Импеданс	100 кОм / 600 Ом / 50 Ом
	Связь	AC/DC
	Чувствительность	1 В_П-П для указанной глубине модуляции или отклонении (ном.)
	Разъем	BNC (розетка)
Внутренний модулирующий НЧ-генератор	Импеданс	50 Ом
Внутренний модулирующий НЧ-генератор	Разъем	BNC (розетка)
Задняя панель
Вход внешнего запуска	Импеданс	1 кОм (ном.)
	Разъем	BNC (розетка)
	Уровень запуска	3,3 В TTL
Выход сигнала достоверности	Выходное напряжение	0 В / 3,3 В (ном.)
Выход сигнала достоверности	Разъем	BNC (розетка)
Вход или выход импульса	Импеданс	50 Ом
Вход или выход импульса	Входное/выходное напряжение	0 В / 3,3 В (ном.)
Вход для внешнего опорного генератора (10 МГц)	Импеданс	50 Ом
Вход для внешнего опорного генератора (10 МГц)	Разъем	BNC (розетка)
Выход опорного генератора (10 МГц)	Импеданс	50 Ом
Выход опорного генератора (10 МГц)	Разъем	BNC (розетка)
Общие характеристики
Тип дисплея		Цветной 4,3’ TFT экран с разрешением 480 × 272
Мощность потребления		100 Вт макс.
Питание		220 В ,50 Гц
Интерфейсы связи		USB host, USB device, LAN
Рабочий диапазон температур		от 0 °C до 50 °C
Габариты		364 х 112 х 420 мм
Вес		8,03 кг

Комплектация RIGOL DSG3065B-IQ

№	Наименование	Количество
1	Генератор РЧ сигналов DSG3065B-IQ	1
2	Кабель питания	1
3	Краткое руководство по эксплуатации	1

Дополнительная комплектация DSG3065B-IQ

(Поставляется за отдельную плату)

№	Наименование
1	Генератор последовательности импульсов DSG3000В-PUG
2	Высокостабильный эталонный генератор OCXO OCXO-B08
3	Комплект для монтажа в стойку для генераторов сигналов DSG3000B RM-DSG3000
