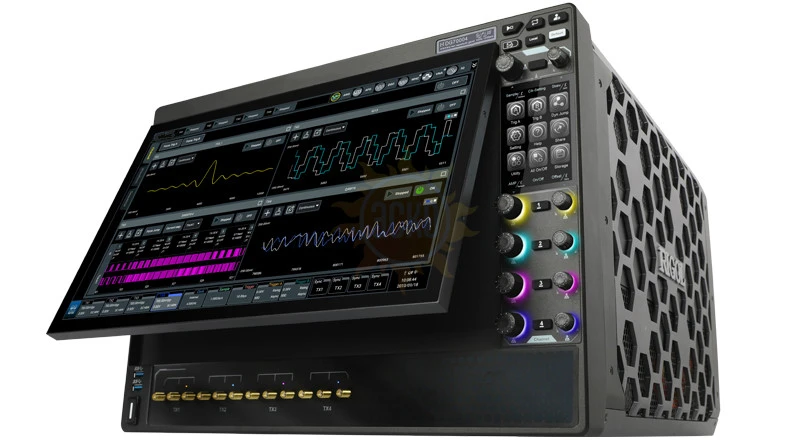

MDG70004

распечатать описание в PDF

Артикул: MDG70004

Количество каналов

Частотный диапазон ДО

5 ГГц

Интерфейс

USB, LAN

Разрешение

16 бит

Частота дискретизации

12 Гвыб/с

Память

1,5 млрд. т

Особенности

опция DUC

11 255 805 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Описание RIGOL MDG70004

MDG70004–это ведущий в отрасли высокопроизводительный генератор сигналов произвольной формы с самой высокой частотой дискретизации 12 Гвыб/с, аналоговой полосой пропускания 5 ГГц, 16-битным вертикальным разрешением и самой длинной длиной таблицы 4 Гвыб.. Четкий и чистый сигнал.

Характеристики RIGOL MDG70004

Параметры			Значение
Частота дискретизации			100 выб/с – 12 Гвыб/с
Количество выходных каналов			4
Разрешение по вертикали			16 бит (0 маркеров/канал) 15 бит (1 маркер/канал) 14 бит (2 маркера/канал)
Объем памяти форм сигнала			1,5 Гвыб/канал
Синхронизация между каналами			отклонение повторяемости											±10 пс
Синхронизация между каналами			дискретность коррекции времени задержки между каналами											3 пс
Эффективная выходная частота			Максимальная выходная частота											Частота дискретизации/2,5
			Режим формирования сигналов в реальном времени											2 ГГц
			Режим формирования сигналов с векторной модуляцией (IQ, 10 Гвыб/с при интерполяции)											4 ГГц
Аналоговые выходы (Analog Output)
Выход с развязкой по постоянному току (DC-HBW)			Амплитудный диапазон (несимметричный выход, с нагрузкой 50 Ом)											350 мВ пик-пик – 750 мВ пик-пик
			Амплитудный диапазон (дифференциальный выход, с нагрузкой 100 Ом)											700 мВ пик-пик – 1400 мВ пик-пик
			Точность установки амплитуды											± 2% (от установленного значения)
			Полоса пропускания по уровню: - 3 дБ: - 6 дБ:											2 ГГц 4 ГГц
			Смещение (50 Ом относительно GND)											± 20 мВ
			Смещение (при дифференциальном выходе)											± 40 мВ
			Разрешение смещения											50 мкВ (ном.)
			Точность смещения											± 2 мВ
			Нарастание/спад в измеренном диапазоне значений от 20% до 80%											< 110 пс (при размахе 700 мВ на несимметричном выходе)
Выход с развязкой по постоянному току с усилителем (DC AMP)			Амплитудный диапазон: - несимметричный выход (с нагрузкой 50 Ом) - дифференциальный выход (с нагрузкой 100 Ом)											25 мВ пик-пик – 1 В пик-пик 50 мВ пик-пик – 2 В пик-пик
			Точность установки амплитуды: при значениях ≥ 100 мВ пик-пик при значениях < 100 мВ пик-пик											± 2 % ± 5 %
			Смещение: - 50 Ом, относительно GND - с развязкой по DC											±1 В ±2 В
			Точность смещения: - несимметричный выход (OutP+OutN/2) - диференциальный выход (OutP-OutN)											± (2% от смещения + 10 мВ) ± 20 мВ
			Полоса пропускания по уровню: -3 дБ: -6 дБ:											1,3 ГГц, 2,6 ГГц
			Длительность фронта переходной характеристики нарастание/спад в значениях от 20% до 80% (несимметричный выход)											< 180 пс при 1 В пик-пик
Выход с развязкой по переменному току (AC)			Выходная мощность											-20 дБм ~ +10 дБм
			Точность установки											± 0,5 дБ (тип.)
			Смещение											±2 V/ 70 мА
			Точность смещения на открытом выходе (без нагрузки)											± (2% от смещения + 20 мВ)
			Полоса пропускания по уровню: – 3 дБ: – 6 дБ: – 18 дБ:											10 МГц – 2 ГГц 10 МГц – 4 ГГц 10 МГц – 5 ГГц
Количество каналов			4, по 3 SMA разъема на канал на передней панели
Характеристики во временной области (Time Domain)
Скорость передачи данных (частота дискретизации/4 отсчета на период)														Максимум 1,25 Гбит/с
Джиттер: - случайный - суммарный														350 фс ср.кв. 10 пс пик-пик
Характеристики в частотной области (Frequency Domain)
КСВН на выходах: - DC HBW (в диапазоне DC - 4 ГГц) - DC AMP (в диапазоне DC - 2,6 ГГц) - AC (в диапазоне DC - 5 ГГц)														< 1,8 < 1,8 < 2,0
Интермодуляционные искажения при: - 100 МГц ± 1 МГц - 1 ГГц ± 1 МГц														-70 дБн -60 дБн
Динамический диапазон свободный от паразитных составляющих (SFDR)
DC HBW выход (типовые значения)
					Параметры в полосе пропускания									Параметры в смежной полосе частот
	DC HBW выход				Измерено в полосе						Значение			Измерено в полосе	Значение
2,5 Гвыб/с	100 МГц				DC – 500 МГц						- 80 дБн			DC – 1,25 ГГц	- 72 дБн
	DC – 625 МГц				DC – 625 МГц						- 70 дБн			DC – 1,25 ГГц	- 62 дБн
	DC – 1 ГГц				DC – 1 ГГц						- 60 дБн			DC – 1,25 ГГц	- 58 дБн
5 Гвыб/с	100 МГц				DC – 1 ГГц						- 80 дБн			DC – 2,5 ГГц	- 72 дБн
	DC – 1,25 ГГц				DC – 1,25 ГГц						- 70 дБн			DC – 2,5 ГГц	- 62 дБн
	DC – 2 ГГц				DC – 2 ГГц						- 60 дБн			DC – 2,5 ГГц	- 58 дБн
10 Гвыб/с	100 МГц				DC – 1 ГГц						- 80 дБн			DC – 5 ГГц	- 60 дБн
	DC – 1,25 ГГц				DC – 1,25 ГГц						- 68 дБн			DC – 5 ГГц	- 50 дБн
	DC – 2 ГГц				DC – 2 ГГц						- 60 дБн			DC – 5 ГГц	- 48 дБн
	2 ГГц – 3,5 ГГц				2 ГГц – 3,5 ГГц						- 42 дБн			DC – 5 ГГц	- 42 дБн
	3,5 ГГц – 4 ГГц				3,5 ГГц – 4 ГГц						- 55 дБн			DC – 5 ГГц	- 40 дБн
12 Гвыб/с	100 МГц				DC – 1 ГГц						- 80 дБн			DC – 5 ГГц	- 60 дБн
	DC – 1,25 ГГц				DC – 1,25 ГГц						- 68 дБн			DC – 5 ГГц	- 50 дБн
	DC – 2 ГГц				DC – 2 ГГц						- 60 дБн			DC – 5 ГГц	- 48 дБн
	2 ГГц – 3,5 ГГц				2 ГГц – 3,5 ГГц						- 42 дБн			DC – 5 ГГц	- 42 дБн
	3,5 ГГц – 4 ГГц				3,5 ГГц – 4 ГГц						- 55 дБн			DC – 5 ГГц	- 40 дБн
DC AMP выход (типовые значения)
					Параметры в полосе пропускания									Параметры в смежной полосе частот
	DC AMP выход				Измерено в полосе						Значение			Измерено в полосе	Значение
2,5 Гвыб/с	100 МГц				DC – 500 МГц						- 80 дБн			DC – 1,25 ГГц	- 72 дБн
	DC – 625 МГц				DC – 625 МГц						- 70 дБн			DC – 1,25 ГГц	- 62 дБн
	DC – 1 ГГц				DC – 1 ГГц						- 60 дБн			DC – 1,25 ГГц	- 58 дБн
5 Гвыб/с	100 МГц				DC – 1 ГГц						- 80 дБн			DC – 2,5 ГГц	- 72 дБн
	DC – 1,25 ГГц				DC – 1,25 ГГц						- 70 дБн			DC – 2,5 ГГц	- 62 дБн
	DC – 2 ГГц				DC – 2 ГГц						- 60 дБн			DC – 2,5 ГГц	- 58 дБн
10 Гвыб/с	100 МГц				DC – 1 ГГц						- 80 дБн			DC – 5 ГГц	- 60 дБн
	DC – 1,25 ГГц				DC – 1,25 ГГц						- 70 дБн			DC – 5 ГГц	- 50 дБн
	DC – 2 ГГц				DC – 2 ГГц						- 60 дБн			DC – 5 ГГц	- 48 дБн
	2 ГГц – 2,6 ГГц				2 ГГц – 2,6 ГГц						- 44 дБн			DC – 5 ГГц	- 44 дБн
12 Гвыб/с	100 МГц				DC – 1 ГГц						- 80 дБн			DC – 5 ГГц	- 60 дБн
	DC – 1,25 ГГц				DC – 1,25 ГГц						- 70 дБн			DC – 5 ГГц	- 50 дБн
	DC – 2,0 ГГц				DC – 2,0 ГГц						- 60 дБн			DC – 5 ГГц	- 48 дБн
	2 ГГц – 2,6 ГГц				2 ГГц – 2,6 ГГц						- 44 дБн			DC – 5 ГГц	- 44 дБн
AC выход (типовые значения)
					Параметры в полосе пропускания									Параметры в смежной полосе частот
	AC выход				Измерено в полосе						Значение			Измерено в полосе	Значение
2,5 Гвыб/с	100 МГц				DC – 500 МГц						- 80 дБн			DC – 1,25 ГГц	- 72 дБн
	DC – 625 МГц				DC – 625 МГц						- 70 дБн			DC – 1,25 ГГц	- 62 дБн
	DC – 1 ГГц				DC – 1 ГГц						- 60 дБн			DC – 1,25 ГГц	- 58 дБн
5 Гвыб/с	100 МГц				DC – 1 ГГц						- 80 дБн			DC – 2,5 ГГц	- 72 дБн
	DC – 1,25 ГГц				DC – 1,25 ГГц						- 70 дБн			DC – 2,5 ГГц	- 62 дБн
	DC – 2 ГГц				DC – 2 ГГц						- 58 дБн			DC – 2,5 ГГц	- 58 дБн
10 Гвыб/с	100 МГц				DC – 1 ГГц						- 80 дБн			DC – 5 ГГц	- 60 дБн
	DC – 1,25 ГГц				DC – 1,25 ГГц						- 70 дБн			DC – 5 ГГц	- 50 дБн
	DC – 2 ГГц				DC – 2 ГГц						- 58 дБн			DC – 5 ГГц	- 46 дБн
	2 ГГц – 3,5 ГГц				2 ГГц – 2,6 ГГц						- 46 дБн			DC – 5 ГГц	- 42 дБн
	3,5 ГГц – 4 ГГц				2 ГГц – 2,6 ГГц						- 46 дБн			DC – 5 ГГц	- 40 дБн
12 Гвыб /с	100 МГц				DC – 1 ГГц						- 80 дБн			DC – 5 ГГц	- 60 дБн
	DC – 1,25 ГГц				DC – 1,25 ГГц						- 70 дБн			DC – 5 ГГц	- 50 дБн
	DC – 2,0 ГГц				DC – 2,0 ГГц						- 58 дБн			DC – 5 ГГц	- 46 дБн
	2 ГГц – 3,5 ГГц				2 ГГц – 3,5 ГГц						- 46 дБн			DC – 5 ГГц	- 42 дБн
	3,5 ГГц – 4 ГГц				3,5 ГГц – 4 ГГц						- 46 дБн			DC – 5 ГГц	- 40 дБн
	4 ГГц – 5 ГГц				4 ГГц – 5 ГГц						- 40 дБн			DC – 5 ГГц	- 40 дБн
Гармонические искажения и фазовый шум (Harmonics and Phase Noise)
Гармонические искажения при выходном сигнале 500 мВ пик-пик
Вторая гармоника (на дифференциальный выходе или симметрирующем трансформаторе)									10 МГц – 500 МГц					< –62 дБн
									500 МГц – 1 ГГц					< –50 дБн
									1 ГГц – 4 ГГц					< –30 дБн
Вторая гармоника (на несимметричном выходе)									10 МГц – 500 МГц					< –42 дБн
									500 МГц – 1 ГГц					< –40 дБн
									1 ГГц – 4 ГГц					< –25 дБн
Третья гармоника									10 МГц – 500 МГц					< –55 дБн
									750 МГц – 1 ГГц					< –50 дБн
									1 ГГц – 4 ГГц					< –35 дБн
Гармонические искажения при выходном сигнале 1 В пик-пик
Вторая гармоника (на дифференциальный выходе или симметрирующем трансформаторе)									10 МГц – 500 МГц					< –55 дБн
									500 МГц – 1 ГГц					< –45 дБн
									1 ГГц – 2,6 ГГц					< –35 дБн
Вторая гармоника (на несимметричном выходе)									10 МГц – 500 МГц					< –38 дБн
									500 МГц – 1 ГГц					< –30 дБн
									1 ГГц – 2,6 ГГц					< –25 дБн
Третья гармоника									10 МГц – 500 МГц					< –33 дБн
									500 МГц – 1 ГГц					< –30 дБн
									1 ГГц – 2,6 ГГц					< –25 дБн
Фазовый шум (Phase Noise)
Значение плотности фазового шума, при отстройке от несущей на 10 кГц						Значение несущей частоты								Уровень фазового шума
						100 МГц								-126 дБн/Гц
						1 ГГц								-112 дБн/Гц
						2 ГГц								-106 дБн/Гц
						4 ГГц								-100 дБн/Гц
Входы (Input)
Внешний вход системы запуска (Trigger In)				Количество входов									2
				Полярность									положительная и отрицательная
				Импеданс									1 МОм (ном.)
				Диапазон вх. напряжения									± 8 В скз (1 МОм)
				Пороговый уровень									диапазон – 5В - +5В разрешение 0,1 В (ном.)
				Длительность импульса запуска									20 нс
				Максимальная частота следования импульсов запуска									50 МГц
				Чувствительность									500 мВ пик-пик
				Разъем									SMA (розетка, на задней панели)
Внешний вход сигнала модуляции (Modulating Signal Input)				Количество входов									4
				Мультиплексирование									Аналоговая модуляции или квадратурная (IQ) модуляция
				Частотный диапазон									DC - 100 МГц
				Уровень входного сигнала									1 В пик-пик (полный диапазон)
				Импеданс									50 кОм (ном.)
				Разъем									SMA (розетка, на задней панели)
Внешний вход последовательностей (Pattern Jump Input)				Входной импеданс									1 кОм
				Входной уровень									3.3 В (LVCMOS)
				Количество направлений									256
				Формирование пакета									по спаду (по заднему фронту)
				Время установки строб-импульса									5 нс
				Время удержания строб-импульса									5 нс
				Минимальная длительность импульса									64 нс
				Задержка выхода аналогового канала									<12,500/частота дискретизации
				Разъем									DB15 (розетка, на задней панели)
Возможности импорта/экспорта форм сигнала (Waveform Capability)
Импорт файлов с формами сигналов								*.txt формат файла, поддерживающий код напряжения и нормализованное значение
								*.wfm формат файла
								*.seq формат файла
Экспорт файлов с формами сигналов								*.txt формат файла, поддерживающий код напряжения и нормализованное значение
								*.wfm формат файла
								*.seq формат файла
Выход маркера (Marker Output)
Количество									0 (по умолчанию), 1, 2
Минимальная длительность импульса									3,2 нс
Максимальная скорость передачи данных									2,5 Гвыб/с
Тип									несимметричный
Импеданс									50 Ом (ном.)
Выход, 50 Ом									Окно: от - 0.5 В до 1,75 В Амплитуда: от 400 мВ до 1,75 В (тип.) Разрешение: 100 мкВ (ном.)
Время нарастания (от 20% до 80%)									750 пс
Контроль задержки									±2 нс
Разъем									SMA (розетка, на задней панели)
Характеристики последовательностей (Sequencer)
Последовательность (Sequence)		Количество шагов на каждую последовательность: 1 - 16384
Подпоследовательность (Subsequence)		Количество шагов на каждую подпоследовательность: 2 - 16384
Сегмент сигнала (Waveform Segment)		Длина сегмента сигнала: от 2,4 квыб до 500 Mвыб (1,5 Гвыб - опционально) Минимальная длина сегмента сигнала: 1 выборка
Выход прямой последовательности (Output Sequence)		Выполняет шаги последовательности /подпоследовательности в определенном порядке.
Цикличная последовательность (Loop)		Выполняет от 1 до 232-1 раз или бесконечное количество раз в цикле.
Переход (Jump)		Wait: ожидание импульса запуска для начала воспроизведения последовательности Synchronous Jump: поддержка синхронного перехода к указанному шагу в последовательности Asynchronous Jump: поддержка асинхронного перехода к указанному шагу в последовательности Go To: определение следующего шага в последовательности или подпоследовательности, для перехода и воспроизведения Pattern Jump: поддержка 256 возможных переходов
Характеристики опорного генератора (Clock Characteristics)
Выход генератора опорной частоты 10 МГц				Уровень выхода							+4 дБм ±2 дБ
				Частота выхода							10 МГц ± (1 ppm + старение)
				Температурная стабильность							＜ 0.5 ppm (от 0℃ до 50℃, по умолчанию 25℃)
				Старение							＜ 1 ppm/год
				Вых. импеданс							50 Ом (ном.)
Выход частоты дискретизации				Уровень выхода							от +2 дБм до +10 дБм
				Частота выхода							2,5 ГГц – 6 ГГц
				Вых. импеданс							50 Ом (ном.)
Выход синхронизации опорного генератора				Уровень выхода							1.0 В ± 150 мВ пик-пик на 50 Ом
				Частота выхода							Выход частоты дискретизации/32
				Вых. импеданс							50 Ом (ном.)
Вход опорной частоты (Reference Clock Input)				Уровень входа							от -5 дБм до +5 дБм
				Фиксир. частота							10 МГц ± 40 Гц
				Диапазон изменяемой частоты опорного генератора							35 МГц – 150 МГц
				Входной импеданс							50 Ом (ном.)
Вход внешней частоты дискретизации				Уровень входа							от 0 дБм до +10 дБм
				Частота входа							2.5 ГГц – 6 ГГц
				Входной импеданс							50 Ом
Общая спецификация (General Specifications)
Характеристики
Операционная система									Android
Сенсорный дисплей									15,6'' основной, 3,5'' дополнительный
Интерфейс
LAN interface									1 на задней панели, RJ-45 Ethernet разъем, 10/100/1000BASE-T порт, поддержка LXI-C
Web Control									Поддержка дистанционного управления через Web браузер (путем ввода IP-адреса в адресную строку Web браузера)
HDMI Interface									1 на задней панели, HDMI 1.4b, A (вилка); используется для подключения к внешнему монитору или проектору
USB 3.0 Host высокоскоростной интерфейс									4 (2 на передней панели и 2 на задней панели)
USB 3.0 Device высокоскоростной интерфейс									1 на задней панели, поддержка TMC
Интерфейс управления синхронизацией (Sync Control Interface)									1 на задней панели, MDR-26 интерфейс, используется для управления синхронизацией нескольких устройств
Электропитание
Диапазон напряжения переменного тока									от 100 В до 264 В (ном.)
Частота переменного тока									от 45 Гц до 440 Гц
Потребление									300 Вт (тип.), 500 Вт (max)
Параметры окружающей среды
Диапазон рабочих температур							рабочий					от 0℃ до +50℃
Диапазон рабочих температур							хранения					от -30℃ до +70℃
Относительная влажность воздуха							рабочая			ниже +30℃: ≤ 90% (без конденсата)
										от +30℃ до +40℃: ≤ 75% (без конденсата)
										от +40℃ до +50℃: ≤ 45% (без конденсата)
							хранения			ниже 65℃: ≤ 90% (без конденсата)
Высота над уровнем моря							рабочая			ниже 3000 метров
Высота над уровнем моря							хранения			ниже 15000 метров
Массогабаритные характеристики
Габариты (Ш х В х Г)									439 х 310 х 491 мм
Вес									< 22,5 кг (нетто) < 29,5 кг (брутто)
