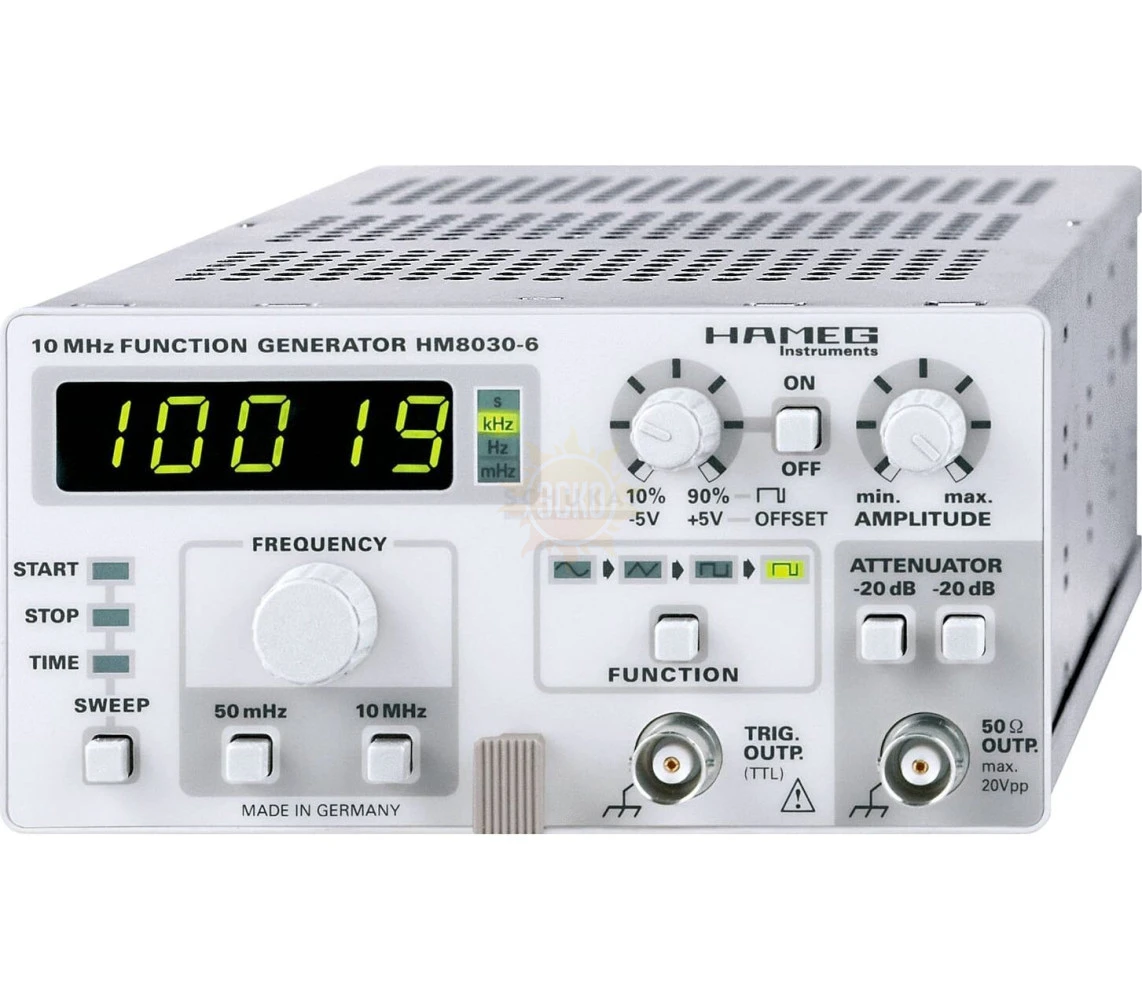

Описание Rohde & Schwarz HM8030-6
Функциональный генератор Rohde Schwarz HM8030-6 представляет собой компонент модульной системы R&S HM8000, который служит для воспроизведения постоянного или периодических сигналов стандартных форм с заданными параметрами. Прибор выполнен в виде типового модуля, который предназначен для установки в корпус HM8001-2 и запитывается от его блока питания.
От ранее выпускавшихся генераторов радиоизмерительный прибор отличается обновленной аппаратной базой, расширенной функциональностью, улучшенной эргономичностью и информативностью, благодаря чему обеспечивается возможность эффективного решения широкого круга измерительных и диагностических задач.
Формы моделируемых сигналов
- Синусоидальная.
- Прямоугольная.
- Треугольная.
- Импульсная, с регулируемой скважностью.
Преимущества
Благодаря высокому качеству выдаваемых сигналов и стабильности амплитуды модуль Rohde & Schwarz HM8030-6 является экономичной альтернативой полнофункциональным автономным генерирующим устройствам. Прибор способен работать в диапазоне от 0,05 Гц до 10 МГц с поддержкой режимов внутренней и внешней частотной развертки, обеспечивая коэффициент искажений не более 0,5 %, что позволяет с его помощью эффективно решать различные лабораторные задачи. Полезной функцией при использовании генератора для производственных и учебных нужд является защита выходов от короткого замыкания и обратного напряжения до 45 В.
Функциональные особенности
Режим работы генератора R&S HM8030-6 задается путем последовательного нажатия кнопки FUNCTION. При этом форма выбранного сигнала отображается на светодиодных индикаторах над функциональной клавишей, а частота, регулируемая верньером FREQUENCY, высвечивается на цифровом индикаторе. Декадная регулировка до желаемого диапазона амплитуд возможна с помощью 2 аттенюаторов с кнопочным управлением, каждый на -20 дБ. При генерировании периодических колебаний, выдаваемых на 50-омный выход, на триггерном выходе TTL воспроизводится синхронный прямоугольный сигнал.
Во всех режимах, кроме импульсного, возможно наложение на сигнал напряжения смещения в диапазоне ±5 В, с плавной регулировкой с помощью поворотной ручки. Когда форма колебаний не задана, в режиме смещения генератор воспроизводит постоянный сигнал. Функция внутренней развертки, активируемая нажатием кнопки SWEEP, может сочетаться со всеми другими режимами, позволяя выполнять проверку фильтров и сборок в диапазоне частот от 3 Гц до 10 МГц.
Характеристики Rohde & Schwarz HM8030-6
| Параметры | Значения |
|---|---|
| Режимы работы | |
| синусоида, меандр, треугольник, импульс; режим свободных колебании, внутренний генератор свип-сигналов или внешняя частотная модуляция, наличие или отсутствие смещения по постоянному току | |
| Диапазоны частот | |
| 0,05 Гц ... 10 МГц, 8 диапазонов, регулировка от x 0,09 до × 1,1 (12:1) | |
| Дрейф частоты | < 0,5 %/ч или 0,8 %/24 часа при постоянной температуре окружающей среды |
| Характеристики форм сигналов | |
| Искажение синусоиды 0,05 Гц ... 1 МГц 1 ... 10 МГц |
макс. 0,5 % макс. 5 % |
| Время нарастания меандра | тип. 15 нс |
| Амплитуда выброса | < 5 % (для оконечной нагрузки 50 Ом) |
| Нелинейность треугольных импульсов | < 1 % (до 100 кГц) |
| Отображение результатов измерений | |
| Частота | 5 разрядов, 7-сегментный светодиодный индикатор, каждая цифра 8 × 5 мм |
| Точность до 5 Гц 5 Гц ... 10 МГц |
±(3 % + 3 разряда) ±(5 x 10-5 + 1 разряд) |
| светодиодная индикация для мГц, Гц, кГц и секунд | |
| Выходы | |
| Сигнальный выход | защита от короткого замыкания, защита от внеш. напряжения до Ѓ} 45 Впост, не более 30 с |
| Импеданс | 50 Ом |
| Выходное напряжение | 10 Вразмах при нагрузке 50 Ом; 20 Вразмах (разомкнутая цепь) |
| Ослабление | макс. 60 дБ |
| Два аттенюатора | каждый 20 дБ ±0,2 дБ |
| Регулировка | 0 ... 20 дБ |
| Погрешность амплитуды | (синусоидальные/треугольные импульсы) |
| 0,05 Гц ... 0,5 МГц 5 Гц ... 10 МГц |
макс. 0,2 дБ макс. 2,0 дБ |
| Смещение по постоянному току регулируется (вкл/выкл, кроме импульсной функции) | |
| для нагрузки 50 Ом в разомкнутой цепи |
макс.±2,5 В макс. ±5 В |
| Выход сигнала синхронизации | меандр с напряжением прибл. +5 В/ТТЛ |
| Вход FM | |
| (частота управляемая напряжением, разъем BNC на задней панели HM8001-2 и модуля HO801) | |
| Девиация частоты | прибл. 1:100 |
| Входной импеданс | 6 кОм || 25 пФ |
| Входное напряжение | макс. Ѓ}30 В |
| Внутренний генератор свип-сигналов | |
| Период развертки | 20 мс ... 15 с |
| Диапазон развертки | прибл. 1:100 |
| Прочие характеристики | |
| Электропитание (от базового блока) | +5 В/200 мА + 16 В/300 мА -16 В/250 мА (Σ = 9,8 Вт) |
| Диапазон рабочих температур | +5 ... +40°C |
| Диапазон температур хранения | -20 ... +70°C |
| Отн. влажность | 5 ... 80 % (без конденсации) |
| Размеры (ш × в× г) (без 22-контактного плоского разъема) |
135 × 68 × 228 мм |
| Вес | прибл. 0,8 кг |
