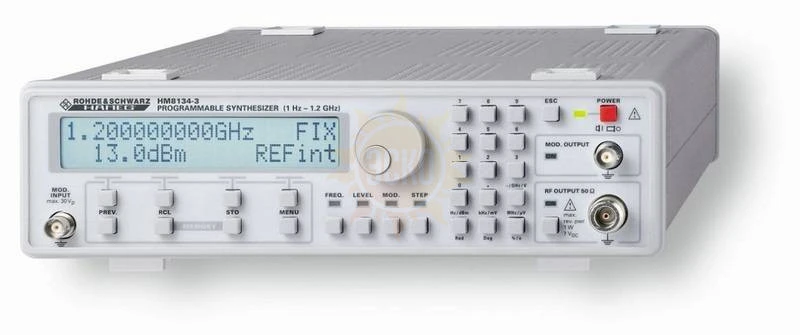

Rohde & Schwarz HM8134-3

распечатать описание в PDF

Артикул: 3593.0568.02

Выдающийся диапазон частот 1 Гц…1,2 ГГц (модель HM8134-3/3X) или до 3ГГц (модель HM8135/X)

Снят с производства

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 3 года

ТД «ЭСКО» официальный дистрибьютор Rohde & Schwarz в России

Описание Rohde & Schwarz HM8134-3

Генераторы высоких частот являются идеальными приборами для проведения производственных испытаний в самых различных областях. Не смотря на то, что являются приборами низкого уровня цен, они обладают весьма неплохими техническими характеристиками. В сочетании с другими компактными устройствами можно с легкостью создавать недорогие высокопроизводительные измерительные системы.

Особенности генератора высоких частот (1,2 ГГц) с термокомпенсированным кварцевым генератором (TCXO) HM8134-3:

Диапазон частот 1 Гц…1,2 ГГц;
Выходной уровень -127 … +13 дБмВт;
Разрешение по частоте 1 Гц (время установки <10 мс);
Вход внешнего сигнала опорной частоты (10 МГц);
Виды модуляции: AM, ЧМ, импульсная, ФМ, ЧМн, ФМн;
Внутренний модулятор (синусоидальный, прямоугольный, треугольный, пилообразный сигналы) 10 Гц…200 кГц;
Высокая спектральная чистота;
Хранение в памяти до 10 конфигураций, в том числе конфигурации запуска;
Температурная стабильность опорного генератора TCXO ±0,5 х 10-6;
Гальванически развязанный сдвоенный интерфейс USB/RS-232, опционально IEEE-488 (GPIB).

Характеристики Rohde & Schwarz HM8134-3

Параметр	HM8134-3 HM8134-3X	HM8135 HM8135-X
Заглавие
Диапазон частот	1 Гц – 1,2 ГГц	1 Гц – 3 ГГц
Разрешающая способность	1 Гц
Время установки	<10 мс
Источник опорной частоты 10 МГц
Температурная нестабильность (0…50 °C)	+/-0,5 х 10^-6 (TCXO) HM8134-3, HM8135 +/-1 х 10^-8(OCXO) HM8134-3X, HM8135-X
Старение	+/-1 х 10^-6/год (TCXO) HM8134-3, HM8135 +/-1 х 10^-9/день(OCXO) HM8134-3X, HM8135-X
Чистота спектра (без модуляции)
Гармонические составляющие	≤ -35 дБн
Негармонические составляющие	≤ -55 дБн	≤-50 дБн
Фазовый шум	(отстройка от несущей 20 кГц)
1000 МГц ≤ f < 1200 МГц	≤ -95 дБн/Гц
1 ГГц ≤ f < 2 ГГц		≤-95 дБн/Гц
Уровень выходного сигнала	от -127 до +13 дБмВт	от -135 до +13 дБмВт
Разрешающая способность	0,1 дБ
Импеданс	50 Ом
Виды модуляции	АМ, ЧМ, ФМ, ЧМн, ФМн, ИМ
Источники модуляции
Внутренний	10 Гц - 150 кГц синус	10 Гц - 200 кГц синус
Внутренний	10 Гц - 20 кГц прямоугольный, треугольный, пилообразный
Внешний	Импеданс: 10 кОм II 50 пФ Входной уровень: 2 Вразмах на всю шкалу
Параметры АМ	Коэффициент модуляции: 0-100 % Точность установки: ±4 %
Параметры ЧМ	Девиация: +/-200 Гц до 400 кГц Точность установки: +/-3 %
Параметры ФМ	Девиация: 0-3,14 рад (<16 МГц) 0-10 рад (>16 МГц); Погрешность: +/-5 % до 1 кГц + остаточная ФМ
Параметры ЧМн	Диапазон (F0…F1): от 16 МГц до 1,2 ГГц / 3 ГГц; Режим: 2FSK; Источник данных: внешний; Максимальная скорость передачи: 10 кбит/с
Параметры ФМн	Режим: 2PSK; Источник данных: внешний; Максимальная скорость передачи: 10 кбит/с
Параметры ИМ	Время нарастания/спада: <50 нс (тип. <10 нс); Максимальная частота: 2,5 МГц; Задержка: <100 нс
Режим качания частоты (развертка по частоте)
Диапазон	от 1 МГц до 1,2 ГГц	от 1 МГц до 3 ГГц
Глубина	от 500 Гц до 1,199 ГГц	от 500 Гц до 2,999 ГГц
Время качания (развертки)	20 мс - 5 с
Общие характеристики
Интерфейсы	USB/RS-232 (HO820) IEEE-488 (GPIB) (HO880)
Питание	115 - 230 В +/-10 %, 50/60 Гц, CAT II
Потребляемая мощность	40 ВА
Диапазон рабочих температур	от +5 до +40 °C
Габариты (Ш x В x Г)	285 x 75 x 365 мм
Масса	5 кг

Комплектация Rohde & Schwarz HM8134-3

№	Наименование	Количество
1.	Генератор высоких частот HM8134-3	1
2.	Кабель питания	1
3.	Краткое руководство	1
4.	Компакт-диск с руководствами по эксплуатации и обслуживанию	1
