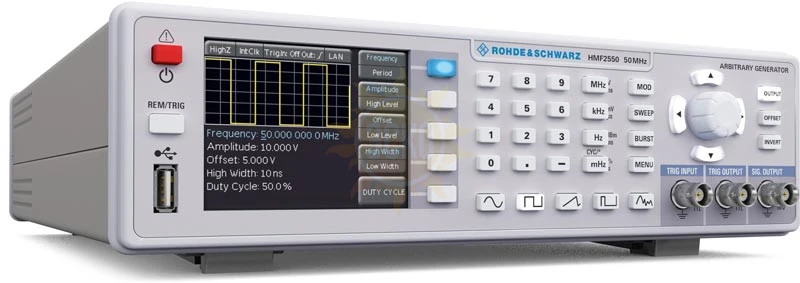

Описание Rohde & Schwarz HMF2550
Генераторы сигналов произвольной формы HMF2525, HMF2550 предназначены для формирования и воспроизведения стандартных форм электромагнитных колебаний, электромагнитных колебаний с различными видами модуляции, а также электромагнитных колебаний произвольной формы и применяются при настройке, ремонте и разработке радиоэлектронной аппаратуры, в учебных целях.
Главным различием моделей HMF2525 и HMF2550 является диапазон измеряемых частот: 25 мГц и 50 мГц соответственно. Типы сигналов: синусоидальный, прямоугольный, импульсный, треугольный, пилообразный, произвольной формы.
Принцип работы генераторов сигналов произвольной формы HMF2525, HMF2550 основан на прямом цифровом синтезе. Цифровые отсчеты с информацией о форме сигнала поступают из оперативной памяти прибора на цифро-аналоговый преобразователь (ЦАП). Далее с ЦАП сигнал подается на выходной усилитель, фильтр и схему аттенюаторов, а затем на выходной разъем.
В память генераторов сигналов произвольной формы HMF2525, HMF2550 заложены стандартные сигналы различных форм, среди которых: синусоидальный, меандр, прямоугольный с регулируемой скважностью, треугольный, пилообразный и другие. Для всех видов сигналов имеется возможность введения постоянного смещения. Предусмотрены режимы амплитудной, частотной, фазовой модуляций (внутренней и внешней), режимы качания частоты и генерации заданного количества периодов сигнала. Режим формирования сигналов произвольной формы осуществляется с помощью специального программного обеспечения через внешний компьютер. Для обеспечения синхронизации режимов работы генераторы сигналов произвольной формы HMF2525, HMF2550 оснащены входом и выходом сигналов запуска.

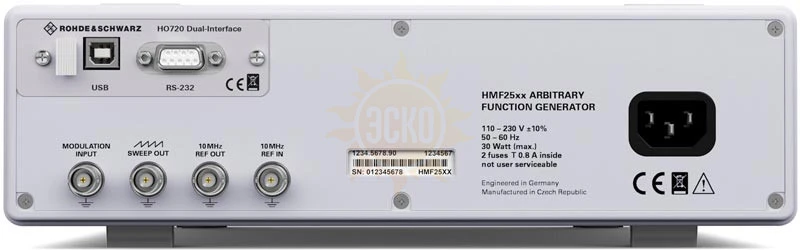

Генераторы сигналов произвольной формы HMF2525, HMF2550 обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера. Для организации связи с внешними устройствами применяются интерфейсы USB и опционально GPIB, LAN. Конструктивно генераторы сигналов произвольной формы HMF2525, HMF2550 выполнены в корпусе настольного исполнения.
Характеристики Rohde & Schwarz HMF2550
| Параметр | HMF2525 | HMF2550 |
|---|---|---|
| Технические характеристики | ||
| Диапазон частот выходного синусоидального сигнала | от 10 мкГц до 25 МГц | от 10 мкГц до 50 МГц |
| Пределы допускаемой относительной погрешности частоты встроенного опорного генератора 10 МГц | ±1·10-6 | |
| Диапазон установки размаха напряжения Upp выходного сигнала на нагрузке 50 Ом | от 5 мВ до 10 В | |
| Дискретность установки размаха напряжения | 1 мВ | |
| Пределы абсолютной погрешности установки размаха напряжения синусоидального сигнала Upp на частоте 1 кГц | ±(0,01·Upp + 1 мВ) | |
| Неравномерность АЧХ синусоидального сигнала относительно частоты 1 кГц | ± 2 % в диапазоне до 10 МГц ± 2,5 % в диапазоне от 10 МГц до 25 МГц ± 5,0 % в диапазоне от 25 МГц до 50 МГц |
|
| Пределы установки постоянного напряжения смещения Udc на нагрузке 50 Ом | от 0 до ±4,995 В, при выполнении условия, что максимальное и минимальное значения сигнала не превышают ±5 В | |
| Пределы абсолютной погрешности установки постоянного напряжения смещения | ±(0,02 · Udc + 2 мВ) | |
| Уровень гармонических искажений синусоидального сигнала относительно уровня несущей при Upp =1 В | не более минус 70 дБ в диапазоне до 100 кГц не более минус 55 дБ в диапазоне от 100 кГц до 10 МГц не более минус 40 дБ в диапазоне от 10 МГц до 25 МГц не более минус 37 дБ в диапазоне от 25 МГц до 50 МГц |
|
| Диапазон частот выходных прямоугольных импульсов | от 100 мкГц до 12,5 МГц | от 100 мкГц до 25 МГц |
| Диапазон длительностей импульсов прямоугольного сигнала | от 15 нс до 999 с | |
| Длительность фронта и среза прямоугольного сигнала | не более 8 нс | |
| Разрешение АЦП | 14 бит | |
| Частота дискретизации АЦП | 250 МГц | |
| Количество отсчетов для формирования сигналов произвольной формы | 256 000 | |
| Общие характеристики | ||
| Нормальные условия применения | Температура: (20±5) 0С Относительная влажность воздуха: (от 30 до 80) % Атмосферное давление: (от 84 до 106) кПа |
|
| Хранение/транспортирование | Температура: (от минус 20 до +70) 0С Относительная влажность воздуха: не более 85 % Атмосферное давление: (от 70 до 107) кПа |
|
| Питание | от 190 до 250 В, от 48 до 52 Гц | |
| Потребляемая мощность | Не более 30 Вт | |
| Время прогрева | 30 мин | |
| Габариты (ширина х высота х глубина) | 285 х 75 х 365 мм | |
| Масса | Не более 3,4 кг | |
Комплектация Rohde & Schwarz HMF2550
| № | Наименование | Количество |
|---|---|---|
| 1. | Генератор произвольных функций HMF2550 | 1 |
| 2. | Кабель питания | 1 |
| 3. | Техническая документация | 1 |
| 4. | Методика поверки | 1 |
Несколько дней
Впервые обратился в этот магазин. Приобрел генератор сигналов Rohde & Schwarz HMF2550. Перед тем как заказать его, обратился к консультанту. Генератор был в наличии и мне сказали как и когда к ним можно проехать на склад, чтобы забрать его. Прибор отличного качества! Еще обращусь к вам.
- Рекламный буклет Rohde & Schwarz HMF2550PDF, 129.91 КБ

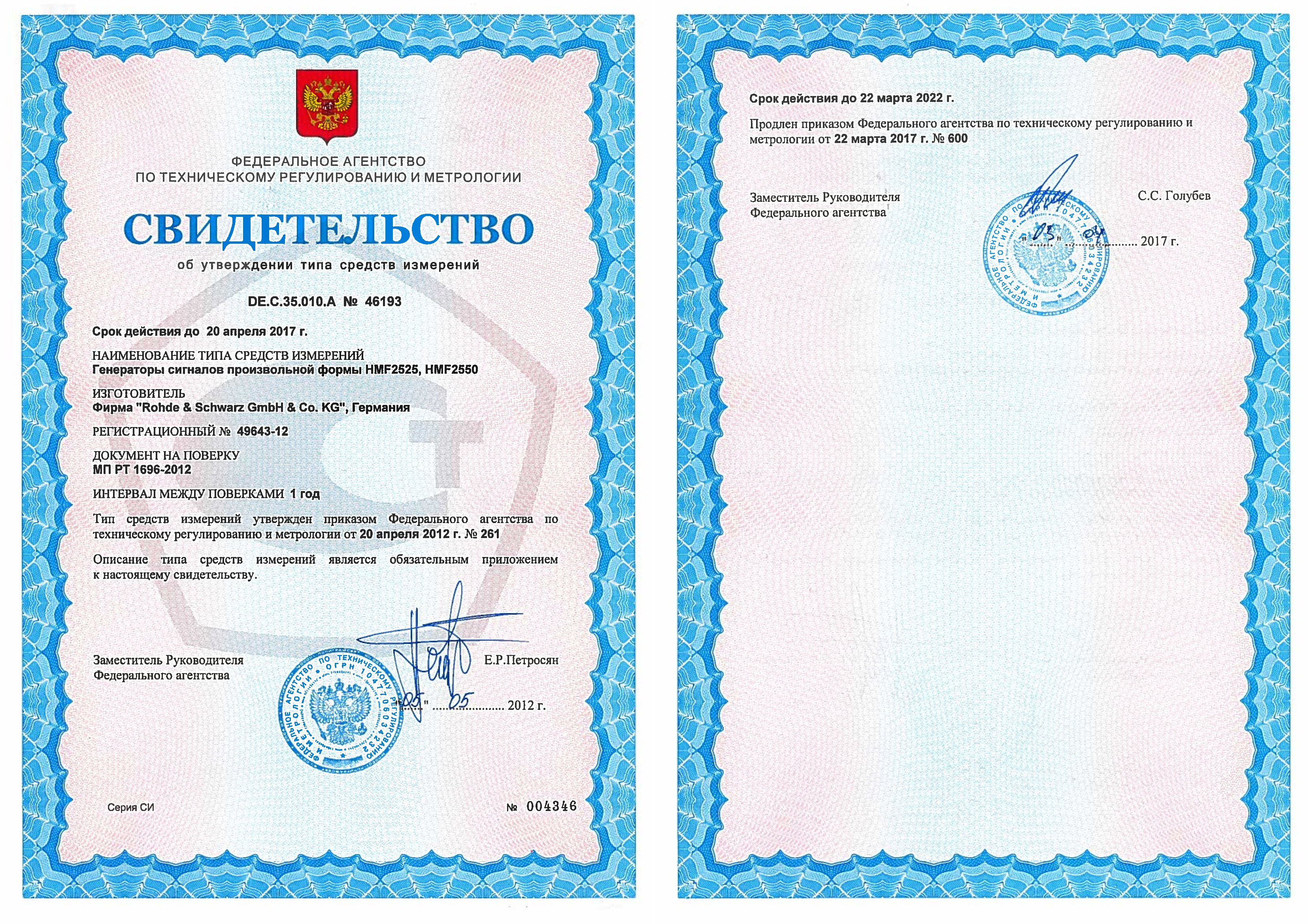

- Госреестр РФJPG, 3.11 МБ
