Описание Rohde & Schwarz SGU100A
Преобразователь частоты SGU100A это второй прибор из серии компактных низкопрофильных приборов серии SGMA - специально разработанной для автоматизированных измерительных систем (ATE), особенно с ограниченным пространством на рабочем столе или в измерительной стойке. Он позволяет расширить диапазон частот с 12 ГГц до 20 или 40 ГГц. В связке с генератором SGS100A, представляет собой решение с минимальным форм-фактором на рынке векторной генерации сигналов. На частотах выше 12 ГГц преобразователь обладает полосой частот I/Q-модуляции до 2 ГГц, что делает его идеальным решением для применения в сверхширокополосных аэрокосмических и военных приложениях. Система из нескольких приборов может быть связана для построения фазокогерентной системы, что будет полезным для приложений по формированию диаграммы направленности и систем фазированных антенных решеток.
Особенности преобразователя частоты SGU100A:
- Диапазон входных частот от 10 МГц до 12,75 ГГц;
- Диапазон выходных частот от 10 МГц до 20 или 40 ГГц;
- Поддержка импульсной и I/Q-модуляции при наличии внешних модулирующих сигналов;
- Полоса I/Q-модуляции до 2 ГГц;
- При объединении с генератором SGS100A - система имеет минимальный форм-фактор, работая как один инструмент
- Управление осуществляется через генератор SGS100A по интерфейсам LAN, USB или PCIe посредством приложения SGMA-GUI;
- Малое время установки частоты и уровня - не более 2 мс по шине PCIe;
- Возможность построения фазокогерентных систем;
- Потребляемая мощность 40 или 70 Вт для 20 или 40 ГГц.
Описание преобразователя частоты SGU100A:
Преобразователь частоты SGU100A позволяет расширить диапазон частот с 12 ГГц до 20 или 40 ГГц, при условии подачи на его вход ВЧ-сигнала в диапазоне от 10 МГц до 12,75 ГГц. Преобразователь имеет 2 варианта исполнения - аналоговая и векторная версия.В качестве источника немодулированных (CW) сигналов могут выступать аналоговые генераторы (например SMB-B112 или SMF-B122), а для генерации векторных сигналов дополнительно потребуется еще и внешний источник I/Q модуляции. При использовании для этих целей генератора AFQ100B полоса модуляции составит до 528 МГц. Для обеспечения большей полосы - можно воспользоваться генераторами сторонних производителей, в этом случае, на частотах выше 12 ГГц, внутренний I/Q-модулятор преобразователя способен обеспечить полосу модуляции до 2 ГГц.

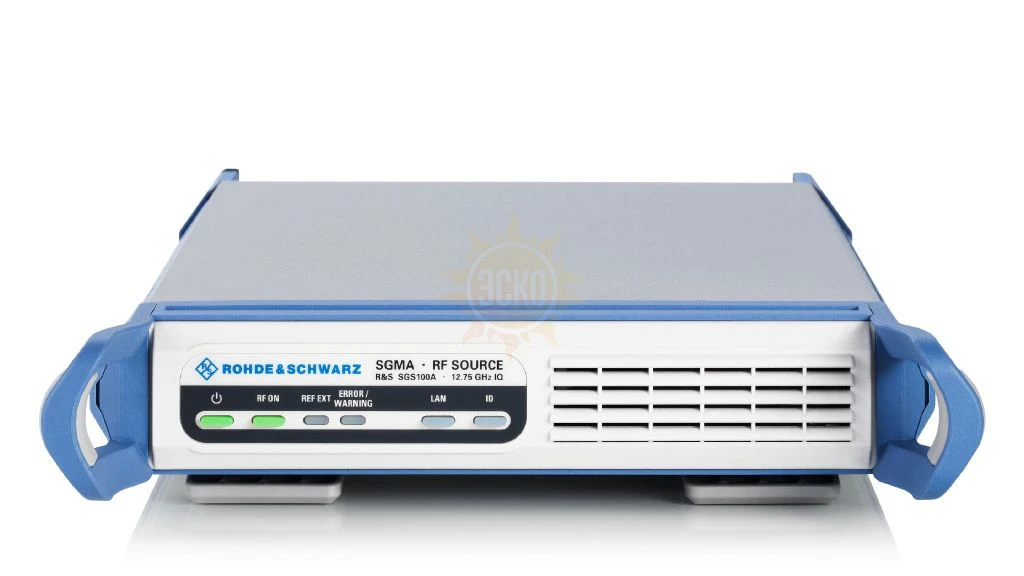

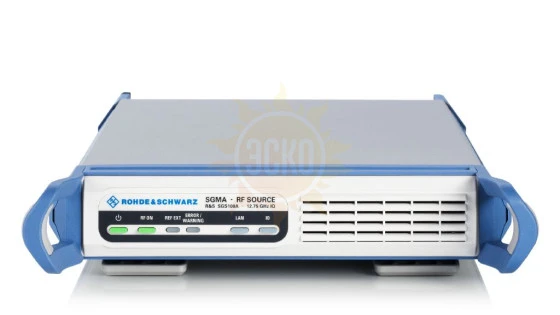

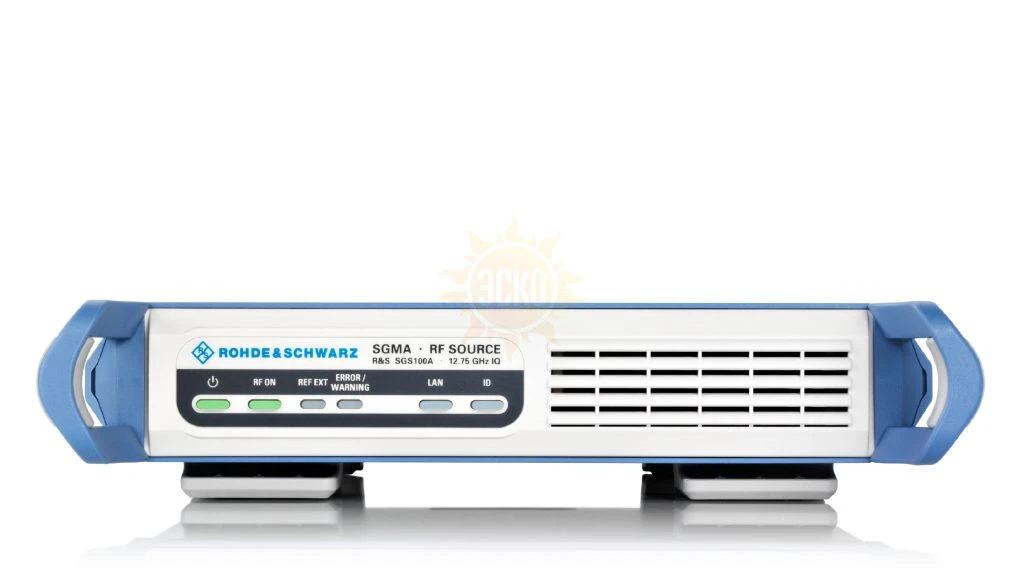

Но наилучшим вариантом использования преобразователя будет – совместная работа с генератором SGS100A. Объединение этих приборов обеспечивает наименьший форм-фактор на рынке для векторной генерации сигналов в диапазоне до 20 или 40 ГГц. При размещении их в 19-дюймовой измерительной стойке, они займут либо половину ширины полки высотой 2U, либо 1U высоты и всю ширину полки. Если требуется разместить приборы на рабочем столе, можно воспользоваться специальным набором для подключения SGU-Z4, содержащим необходимые кабели и механический крепеж для передней и задней панелей.
Объединенные приборы работают как один инструмент, автоматически распределяя задачи между собой (один ВЧ-выход для всего диапазона и одни аналоговые I/Q-входы для внешнего модулирующего сигнала). Вместе они обеспечивают частотный диапазон от 10 МГц до 20 или 40 ГГц без модуляции (CW-режим) и от 80 МГц до 20 или 40 ГГц с векторной модуляцией (I/Q-режим).
Простая интеграция в существующие интерфейсы пользователя

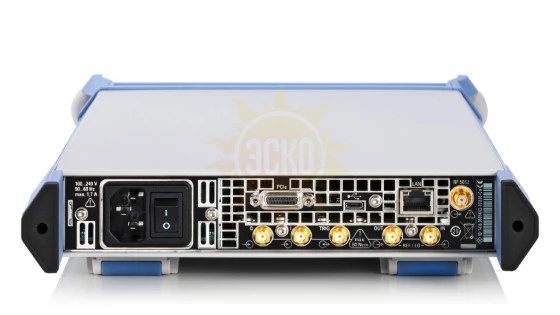

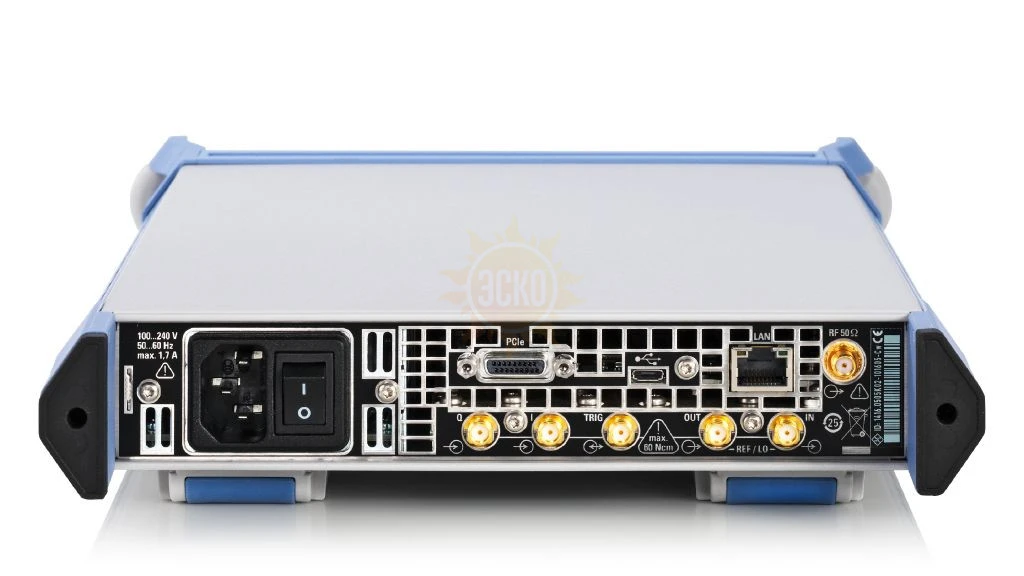

Управление связкой приборов осуществляется по интерфейсам USB, LAN или PCIe посредством программного приложения SGMA-GUI, устанавливаемого на внешнем ПК. На панели управления графического интерфейса преобразователь SGU отображается в виде расширения генератора SGS и автоматически устанавливается максимальный настраиваемый диапазон частот.
Компактные многоканальные и фазокогерентные системы
Многие приложения в радиолокации и мобильной связи требуют систем, способных обеспечивать не только многоканальность, но и обеспечивающих фазовую когерентность выходных сигналов. Например, для сценариев со многими входами-выходами (MIMO) нужно формировать сигналы всех передающих антенн, и задавать корреляционную связь между путями распространения. А в радиолокации, многоканальность обеспечивает возможность формирования нужной диаграммы направленности антенны. В свою очередь, управление фазовыми соотношениями между каналами когерентной системы необходимо при тестировании фазированных антенных решеток. Комбинации SGS+SGU совместно с векторным генератором SMW200A идеально подходят для создания компактных комплексных многоканальных фазокогерентных систем.
Характеристики Rohde & Schwarz SGU100A
Параметр | Значение | |
---|---|---|
Частота | ||
Диапазон выходных частот | с опциями SGU-B120/ SGU-B120V | от 10 МГц до 20 ГГц |
с опциями SGU-B140/ SGU-B140V (требуется SGU-B120 или SGU-B120V) |
от 10 МГц до 40 ГГц | |
Диапазон входных частот | от 10 МГц до 12,75 ГГц | |
Время установки частоты | при дистанционном управлении через разъем PCIe в комбинации с SGS100A | <2 мс |
Уровень | ||
Специфицируемый диапазон уровней с опцией SGU-B120 или SGU-B120V без опции SGU-B26 | ||
10 МГц | от -10 дБм до +8 дБм | |
50 МГц | от -10 дБм до +15 дБм | |
12 ГГц | от -10 дБм до +17 дБм | |
Специфицируемый диапазон уровней с опцией SGU-B120 или SGU-B120V с опцией SGU-B26 | ||
10 МГц | от -100 дБм до +8 дБм | |
50 МГц | от -100 дБм до +13 дБм | |
12 ГГц | от -100 дБм до +15 дБм | |
Специфицируемый диапазон уровней с опцией SGU-B140 или SGU-B140V без опции SGU-B26 | ||
10 МГц | от -10 дБм до +7 дБм | |
50 МГц | от -10 дБм до +13 дБм | |
12 ГГц | от -10 дБм до +15 дБм | |
Специфицируемый диапазон уровней с опцией SGU-B140 или SGU-B140V без опции SGU-B26 | ||
10 МГц | от -100 дБм до +7 дБм | |
50 МГц | от -100 дБм до +11 дБм | |
12 ГГц | от -100 дБм до +13 дБм | |
Разрешающая способность | 0,01 дБ | |
Время установки уровня | при дистанционном управлении через разъем PCIeв комбинации с SGS100A, без переключений механического ступенчатого аттенюатора | <2 мс |
Максимально допустимый уровень обратной мощности | 0,5 Вт | |
Чистота спектра | ||
Гармонические составляющие | f>12 ГГц, уровень ≤ 8 дБм | < -30 дБн |
Негармонические составляющие в комбинации с SGS100A |
12 ГГц | < -56 дБн |
Широкополосный шум в комбинации с SGS100A |
< -142 дБн(CW) < -138дБн тип. (IQ) |
|
Вход LO | ||
Диапазон входных частот | с опцией SGU-B120 или SGU-B120V | |
10 МГц | от 10 МГц | |
12,75 ГГц | от 6,375 ГГц до 10 ГГц | |
с опцией SGU-B140 или SGU-B140V | ||
10 МГц | от 10 МГц | |
12,75 ГГц | от 6,375 ГГц до 12,75 ГГц | |
25,5 ГГц | от 6,375 ГГц до 10 ГГц | |
Уровень подаваемой мощности | fвых> 12 ГГц | от +7дБм до +13 дБм |
Фазокогерентные выходы | ||
Диапазон выходных частот | с опцией SGU-B120 или SGU-B120V | |
12 ГГц | от 12 ГГц до 20 ГГц | |
с опцией SGU-B140 или SGU-B140V | ||
12 ГГц | от 12 ГГц до 19,5 ГГц | |
19,5 ГГц | от 9,75 ГГц до 20 ГГц | |
Диапазон выходной мощности | от +7дБм до +13 дБм | |
Импульсная модуляция (внутренний импульсный модулятор) | ||
Источник модуляции | Внешний | |
Подавление в паузе | > 80 дБ | |
Время фронта / среза | 10% - 90% | < 20 нс |
Частота повторения импульсов | от 0 до 10 МГц | |
I/Q модуляция | ||
Полоса модуляции | fвых> 12 ГГц | до 2 ГГц |
Вектор ошибок в комбинации с SGS100A |
измеренный с 16QAM, фильтр на основе квадратного корня из косинуса α = 0,5, символьная скорость 10 МГц, fвых> 12 ГГц | < (2 % + 0,04 % × f/ ГГц) |
Дистанционное управление | ||
Интерфейсы | PCIe, Ethernet, micro USB тип B | |
Общие данные | ||
Питание | AC, 100-240 В, 50-60 Гц | |
Потребляемая мощность | с опцией SGU-B140 или SGU-B140V | 40 Вт |
с опцией SGU-B120 или SGU-B120V | 70 Вт | |
Габаритные размеры | Ш-В-Г (мм) | 250-52,5-401 |
Масса | полностью оснащенный | 4 кг |
Комплектация Rohde & Schwarz SGU100A
№ | Наименование | Количество |
---|---|---|
1. | Преобразователь частоты SGU100A – базовый блок* | 1 |
2. | Краткое руководство | 1 |
* Базовый блок нужно заказывать с опцией SGU-B120 или SGU-B120V.
