Назначение генератора опорного рубидиевого RRS-002:
Генератор опорный рубидиевый RRS-002 предназначен для использования в качестве источника высокостабильных синусоидальных сигналов повышенной надёжности в аппаратуре измерения частоты и времени, в системах навигации, телефонной и радиосвязи, в телекоммуникационных сетях. Высокая надёжность обеспечивается резервированием основных блоков генератора и автоматическим переходом с активного источника сигнала на резервный.
Описание генератора опорного рубидиевого RRS-002:

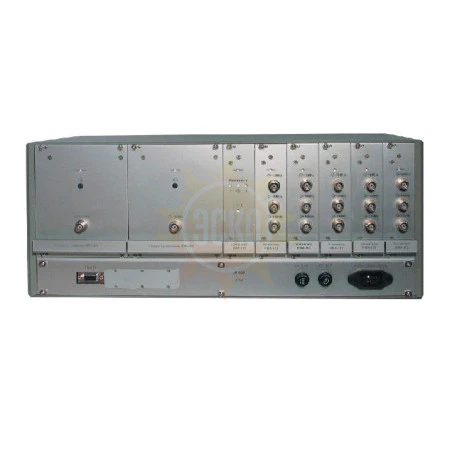

Генератор опорный рубидиевый RRS-002 выполнен в стоечном исполнении 19 дюймов с выстой 4U. Прибор обеспечивает до 15 независимых выходов сигнала с частотой 10 МГц. Контроль основных параметров и переключение источников сигнала осуществляется через интерфейс RS-485. Высокая надёжность обеспечивается резервированием основных блоков генератора, имеет два рубидиевых генератора и автоматически переходит с активного источника сигнала на резервный.
Технические характеристики енератора опорного рубидиевого RRS-002:
| Параметр | Значение |
| Номинальное значение частоты выходного сигнал, МГц | 5; 10 |
| Напряжение выходного сигнала на нагрузке 50 Ом, В, в пределах | 1,0 ± 0,2 |
| Максимальное количество независимых выходов, шт | 15 |
| Относительная погрешность по частоте при выпуске, отн. ед., в пределах | ± 2·10-11 |
| Систематическое относительное изменение частоты за 1 мес., отн. ед., в пределах | ± 1·10-11 |
| Относительная погрешность воспроизведения частоты, отн. ед., не более | 2·10-11 |
| Среднеквадратическое относительное двухвыборочное отклонение частоты, отн. ед., не более за 1 с за 10 с за 100 с за 1 сут |
1,4·10-11 5,0·10-12 3,0·10-12 5,0·10-12 |
| Относительное изменение частоты в диапазоне рабочих температур от 0 до + 50 °C, отн. ед., не более | ±3·10-10 |
| Диапазон перестройки частоты выходного сигнала, отн. ед., не менее | 2·10-9 |
| Подавление cоcтавляющей 20 МГц в спектре выходного сигнала, дБ, не менее | 30 |
| Спектральная плотность мощности фазовых шумов в одной боковой полосе спектра выходного сигнала, дБ/Гц, не более при отстройке от несущей на 10 Гц на 110 Гц на 1 кГц на 10 кГц |
- 90 - 130 - 140 - 150 |
| Напряжение питания, В | ~ 220 В; 50 Гц |
| Потребляемая мощность, В·А, не более | 90 |
| Габаритные размеры (длина×ширина×высота), мм, не более | 415 х 483 х 185 |
| Масса, кг, не более | 10 |
Комплектация RRS-002
Комплект поставки RRS-002
| № | Наименование | Количество |
| 1 | Генератор опорный рубидиевый RRS-002 | 1 |
| 2 | Комплект эксплуатационной документации | 1 |
| 3 | Ящик укладочный | 1 |
