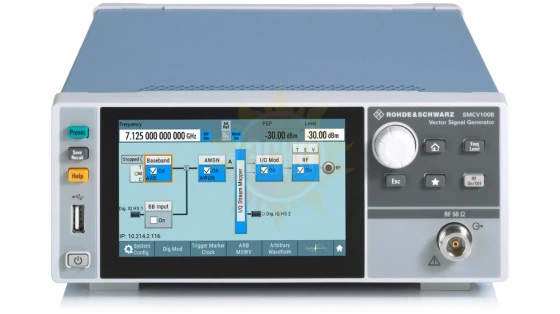

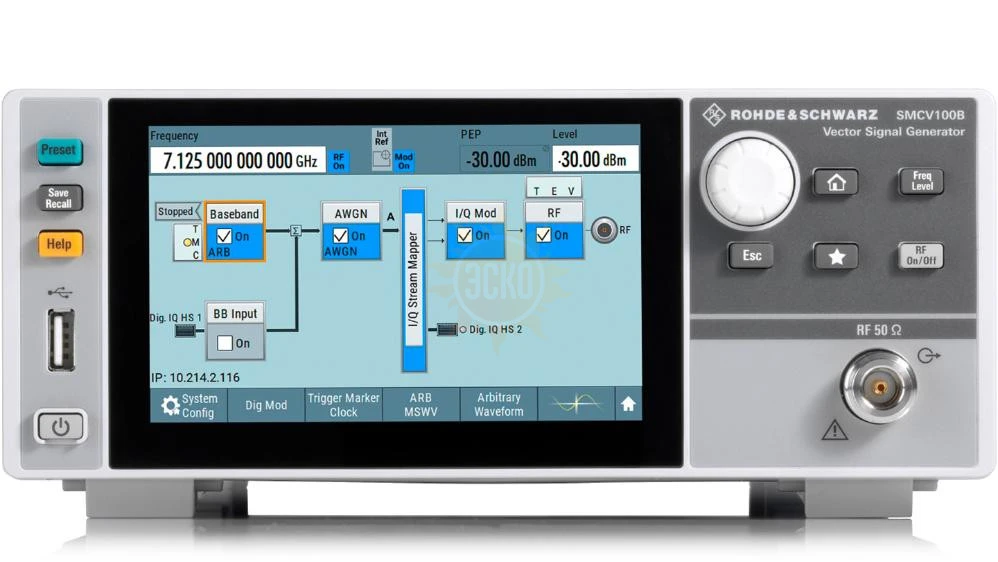

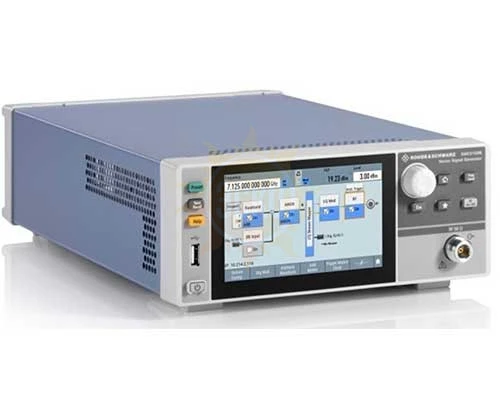

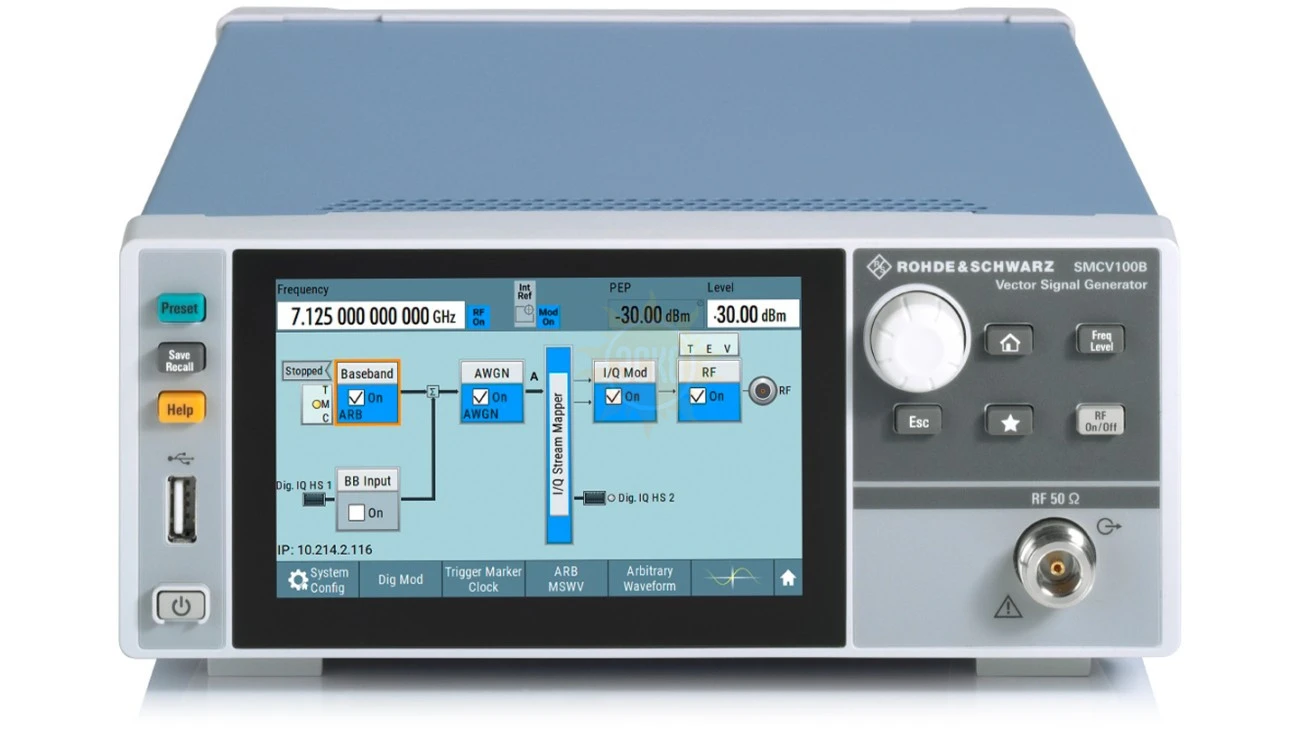

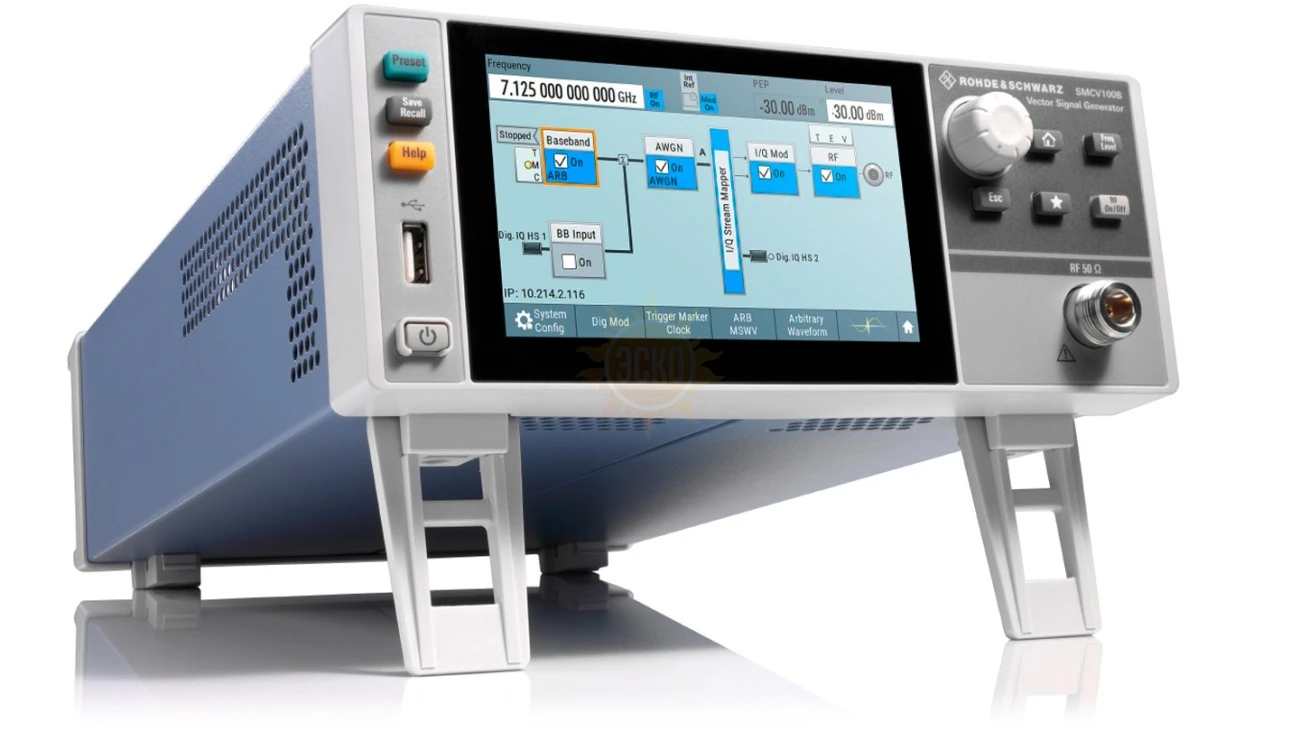

SMCV100В — векторный генератор сигналов

распечатать описание в PDF

Артикул: 1432.7000.02

Виды модуляции

АМ, ФМ, I/Q

Интерфейс

USB

Диапазон частот

от 4 кГц до 7,125 ГГц;

Полоса модуляции

до 240 МГц;

Особенности

Многостандартная платформа для широковещательных, навигационных, сотовых и беспроводных систем;

Цена по запросу

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 3 года

ТД «ЭСКО» официальный дистрибьютор Rohde & Schwarz в России

Описание Rohde & Schwarz SMCV100B

Векторный генератор сигналов SMCV100B — первая многостандартная платформа для автомобильных, широковещательных, навигационных и беспроводных систем. Многостандартность делает SMCV100B уникальным устройством для выполнения множества прикладных задач с использованием различных технологий, начиная от лабораторных и заканчивая производственными.

В новом векторном генераторе сигналов SMCV100B реализована концепция прямого цифроаналогового преобразования (ЦАП) для генерации РЧ сигналов. Эта концепция обеспечивает I/Q модуляцию и преобразование с повышением частоты в цифровой области, что позволяет устранить ошибки дисбаланса I и Q и утечки гетеродина, связанные с традиционными аналоговыми I/Q модуляторами.

Особенности векторного генератора сигналов SMCV100B:

Многостандартная платформа для широковещательных, навигационных, сотовых и беспроводных систем;
Векторный генератор сигналов с полноценной программной опцией и сенсорным экраном диагональю 5 дюймов;
Современная концепция генерации ВЧ-сигналов от 4 кГц до 7,125 ГГц;
Высокая выходная мощность до +25 дБмВт;
Полоса модуляции до 240 МГц;
Многостандартность, в т.ч. WLAN, IoT и 5G;
Аналоговая, импульсная и цифровая (пользовательская) модуляция;
Генератор сигналов основан на концепции прямого преобразования;
Воспроизведение потоковых сигналов с SSD или USB-накопителя;
Удаленное управление и эмуляция прибора SFE100 для беспроблемной интеграции в автоматизированные контрольные комплексы;
Программирование тестов на языке SCPI и интеграция в среду MATLAB;
Графическая визуализация формы сигнала в любой точке схемы;
Удобный в работе тачскрин, интерфейс со справочным аппаратом и функциями быстрого доступа к часто используемым инструментам.

Характеристики Rohde & Schwarz SMCV100B

Параметр		Значение
Диапазон частот	С опцией SMCVB-B103 (обязательно) от 4 кГц до 3 ГГц	от 4 кГц до 3 ГГц
	С опцией SMCVB-B103 и SMCVB-KB106	от 4 кГц до 3 ГГц
	SMCVB-B103, SMCVB-KB106 и SMCVB-KB107	от 4 кГц до 7,125 ГГц
Указанный диапазон уровней (пиковая мощность огибающей (PEP)
SMCVB-B103/-KB106/-KB107	Standard	-
	4 kHz < f ≤ 10 MHz	–110 dBm to +15 dBm
	10 MHz < f ≤ 6 GHz	–127 dBm to +15 dBm
	6 GHz < f ≤ 7.125 GHz	–127 dBm to +15 dBm
Опция SMCVB-K31	4 kHz < f ≤ 10 MHz	–110 dBm to +20 dBm
	10 MHz < f ≤ 6 GHz	–127 dBm to +20 dBm
	6 GHz < f ≤ 7.125 GHz	–127 dBm to +18 dBm
Спектральная чистота
SSB phase noise	Standard, без опции SMCVB-K709	Carrier offset = 20 kHz, measurement bandwidth 1 Hz, level = +10 dBm
	f = 100 MHz	< –110 dBc
	f = 1 GHz	< –100 dBc
	f = 2 GHz	< –100 dBc
	f = 2.5 GHz	< –100 dBc
	2.5 GHz <	f ≤ 7.125 GHz < –95 dBc
Гармоники	CW, I/Q mode (full-scale internal single carrier signal), level ≤ 13 dBm
Гармоники	1 MHz < f ≤ 6 GHz	1 MHz < f ≤ 6 GHz
Негармоники	CW, level > CW, уровень> +10 дБм, отстройка> 10 кГц от несущей и вне спектра модуляции, внутренняя опорная частота
	f ≤ 2.5 GHz	< –55 dBc, –60 dBc (typ.)
	2.5 GHz < f ≤ 7.125 GHz	< –55 dBc, –70 dBc (typ.)
Аналоговая модуляция (поддерживаемые режимы аналоговой модуляции)
-	С опцией SMCVB-K197	AM/FM/φM
-	С опцией SMCVB-K198	PM
I / Q модуляция
Полоса частот модуляции RF	стандартная	60 MHz
	SMCVB-K521	120 MHz
	SMCVB-K522	160 MHz
	SMCVB-K523	240 MHz
Источники модулирующего сигнала
Генератор сигналов ARB	Стандартная	от 1 до 64 млн отсчетов
	SMCVB-K511	от 1 до 512 млн отсчетов
	SMCVB-K512	1 sample to 1 Gsample
TS player
-	Формат файла	TRP, BIN, ETI, T2MI
Стандарты вещания
-	Варианты описаны в трансляции (Паспорт стандартов (PD 3608.3990.22))	AM, FM RDS/RDBS/DARC, DAB/DAB+, DRM, ATSC 3.0, ATSC-M/H, ATSC/8VSB, DTMB, DVB-T2, DVB-T/H, ISDB-T EEW, ISDB-TSB , DVB-S, DVB-S2, DVB-S2X
Цифровые стандарты
-	Параметры описаны в цифровом паспорте (PD 5213.9434.22)	5G NR, cellular IoT, LTE Release 8-14, 3GPP FDD HSPA/HSPA+, GSM, WLAN IEEE802.11a/b/g/n/j/p/ac/ax, AWGN and furthers
GNSS
-	Параметры описаны в GNSS и паспорте авионики (PD 3607.6896.22)	GPS, Galileo, GLONASS, BeiDou
Генератор шума
-	AWGN с SMCVB-K62	–50 dB to +65 dB
-	Пропускная способность системы в зависимости от опции	60 MHz, 120 MHz, 160 MHz, 240 MHz
Питание	Номинальное напряжение	100 V to 240 V AC (± 10%)
	Номинальная частота	50 Hz to 60 Hz (± 5%)
	Номинальный ток	3.6 A to 1.5 A
	Номинальная мощность	110 W (measured)
	Ожидание	< 2 W
Габариты	W × H × D	222 x 97 x 366 мм (8.74 in × 3.82 in × 14.41 in), 1/2 19", 2 HU
Вес	-	4.7 кг

Комплектация Rohde & Schwarz SMCV100B

№	Наименование	Количество
1.	Векторный генератор сигналов SMCV100B	1
