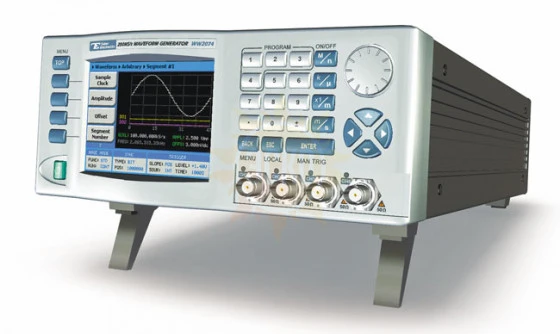

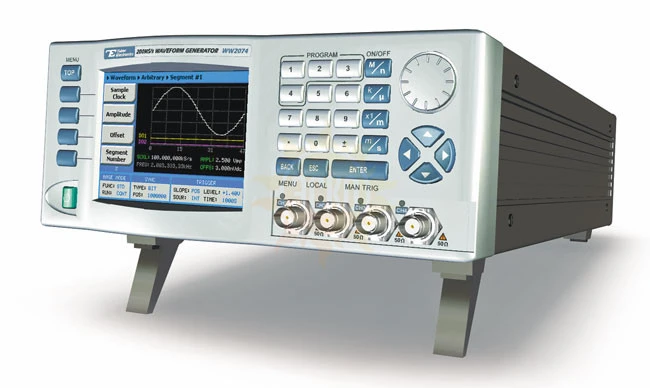

WW2074

распечатать описание в PDF

Артикул: 8687

Количество каналов

Частотный диапазон ОТ

0,1 мГц

Частотный диапазон ДО

80 МГц

Виды модуляции

ФМн, BPSK, QPSK, PI/4 DQPSK, 8PSK, 16PSK, 16QAM, 64QAM, 25

ГКЧ

да

Интерфейс

GPIB, USB, LAN

цена по запросу

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Краткие характеристики генератора WW2074:

Диапазон частот (синус, меандр): 0,1 мГц…80 МГц
4 выходных канала и 4 синхровыхода
Разрядность ЦАП 16 бит
Амлитуда 10 В_пик на нагрузке 50 Ом
Частота дискретизации 200 МГц
Память для формирования сигнала от 0,5 М до 1 М точек (опция - 2 М)
Режим последовательного формирования произвольного сигнала из различных сегментов с возможностью циклического повторения сегмента в последовательности
Большой цветной ЖК-дисплей (диагональ 3.5 дюймов)
Цифровая модуляция: (n)PSK и (n)QAM
ПО ArbConnection для формирования сигнала произвольной формы
Поддержка синхронной работы нескольких генераторов
Интерфейсы ДУ: USB, LAN, GPIB

Технические характеристики генератора WW2074:

ХАРАКТЕРИСТИКИ	ПАРАМЕТРЫ	ЗНАЧЕНИЯ
ВЫХОДНЫЕ ПАРАМЕТРЫ	Количество каналов	4
	Виды выходного сигнала	Синус, треугольник, меандр, импульс, пила, Sin X/X, гауссовский и экспоненциальный сигналы, шум, постоянное напряжение
	Выходной пиковый уровень на нагрузке 50 Ом	10 мВ – 10 В
	Погрешность уст. частоты	(±1x10^-6 )
	Постоянное смещение	± 4,995 В
СИНУСОИДА	Частотный диапазон	0,1 мГц – 80МГц
	Погрешность установки уровня на 1 кГц и смещения	±1%
	Неравномерность АЧХ	±1% до 1 МГц
		± 3% до 10 МГц
		±5% до 25 МГц
		±10% до 80 МГц
	Коэффициент гармоник (выходной сигнал 1 В)	£-55 дБн до 1МГц
		<-50 дБн до 10 МГц
		<-35 дБн до 50 МГц
		<-28 дБн до 80 МГц
МЕАНДР	Диапазон частот	0,1 мГц – 80 МГц
МЕАНДР	Время нараст./спада	4 нс
ИМПУЛЬС	Диапазон частот	0,1 мГц – 80 МГц
ИМПУЛЬС	Перестраиваемая длительность, фронт, задержка	0-99,9% от периода (каждый параметр устанавливается отдельно)
ДОПОЛНИТЕЛЬНЫЕ СИГНАЛЫ	Диапазон частот	0,1 мГц – 25 МГц
ДОПОЛНИТЕЛЬНЫЕ СИГНАЛЫ	Полоса шумового сигнала	80 МГц
ПРОИЗВОЛЬНАЯ ФОРМА	Диапазон частот	Определяется используемой частотой дискретизации
	Частота дискретизации и объем памяти	1,5 Гц…200 МГц; 1 Мб (опция 2 Мб)
	Разрешение по вертикали	16 бит
ПОСЛЕДОВАТЕЛЬНЫЙ РЕЖИМ	Количество сегментов	До 16000
	Количество повт. сегментов	До 1 миллиона
	Мин. длительность сегмента	500 нс
МОДУЛЯЦИЯ	Виды модуляции	PSK, BPSK, QPSK, PI/4 DQPSK, 8PSK, 16PSK, 16QAM, 64QAM, 256QAM, пользовательская
	Несущая	Синус
	Скорость передачи	До 1 МГц
ОБЩИЕ ДАННЫЕ	Напряжение питания	220 В (± 15 %), 50 / 60 Гц
	Габаритные размеры; масса	212 x 88 x 415 мм
	Масса	3 кг
