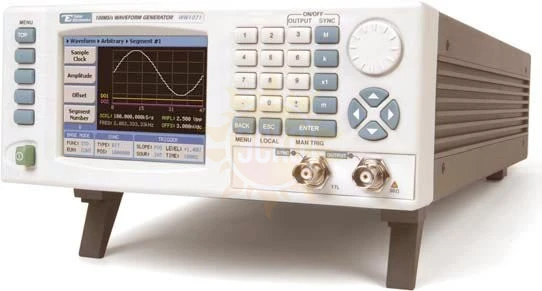

WW2572A-1

распечатать описание в PDF

Артикул: 999114

Количество каналов

Частотный диапазон ОТ

0,1 мГц

Частотный диапазон ДО

100 МГц

Виды модуляции

АМн, ЧМн, ФМн, АМ, ЧМ, ИМ

ГКЧ

да

Интерфейс

GPIB, USB, LAN

цена по запросу

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Краткие характеристики генератора WW2572A-1:

Диапазон частот (синус, меандр): 0,1 мГц…100 МГц
Расширенный диапазон частот для сигналов произвольной формы
2 выходных канала
Разрядность ЦАП 16 бит
Амлитуда 16 В_пик на нагрузке 50 Ом
Частота дискретизации 250 МГц
Память 2 М
Режим последоват. формирования произв. сигнала из разл. сегментов с возможностью циклического повторения сегмента в последоват-ти
Большой цветной ЖК дисплей (диагональ 3,5 дюймов)
Различные виды модуляции: АМ, ЧМ, ФМн, ЧМн; ИМ, ГКЧ; 3D; IQ
Параллельный 16 битный выход
Встроенный частотомер до 100 МГц
ПО ArbConnection для формирования сигнала произвольной формы
Поддержка синхронной работы нескольких генераторов
Интерфейсы ДУ: USB, LAN, GPIB

Технические характеристики генератора WW2572A-1:

ХАРАКТЕРИСТИКИ	ПАРАМЕТРЫ	ЗНАЧЕНИЯ
ВЫХОДНЫЕ ПАРАМЕТРЫ	Количество каналов	2
	Виды выходного сигнала	Синус, треугольник, меандр, импульс, пила, Sin X/X, гауссовский и экспоненциальный сигналы, шум, постоянное напряжение
	Выходной пиковый уровень на нагрузке 50 Ом	16 мВ – 16 В
	Погрешность уст. частоты	(±1x10^-6 )
	Постоянное смещение	± 7,992 В
СИНУСОИДА	Частотный диапазон	0,1 мГц – 100 МГц
	Погрешность установки уровня на 1 кГц	±1%
	Неравномерность АЧХ	±1% до 1 МГц
		±3% до 10 МГц
		±5% до 25 МГц
		±15% до 100 МГц
	Коэффициент гармоник (выходной сигнал 1 В)	£-55 дБн до 1МГц
		<-50 дБн до 5 МГц
		<-35 дБн до 50 МГц
		<-28 дБн до 100 МГц
МЕАНДР	Диапазон частот	0,1 мГц – 100 МГц
МЕАНДР	Время нараст./спада	4 нс
ИМПУЛЬС	Диапазон частот	0,1 мГц – 100 МГц
	Перестраиваемая длительность, фронт	0-99,9% от периода (каждый параметр устанавливается отдельно)
	Задержка	До 20 с
ДОПОЛНИТЕЛЬНЫЕ СИГНАЛЫ	Диапазон частот	0,1 мГц – 32 МГц
ДОПОЛНИТЕЛЬНЫЕ СИГНАЛЫ	Полоса шумового сигнала	50 МГц
ПРОИЗВОЛЬНАЯ ФОРМА	Диапазон частот	Определяется используемой частотой дискретизации
	Частота дискретизации и объем памяти	1,5 Гц…250 МГц; 2 Мб
	Разрешение по вертикали	16 бит
ПОСЛЕДОВАТЕЛЬНЫЙ РЕЖИМ	Количество сегментов	До 4096
	Количество повт. сегментов	До 1 миллиона
	Мин. длительность сегмента	500 нс
ЧАСТОТОМЕР	Диапазон частот	10 Гц – 100 МГц
	Время счета	От 100 мкс до 1 сек, разрешение 7 знаков/секунду
	Режимы работы	Частота, период, длительность импулса, число импульсов
МОДУЛЯЦИЯ	Виды модуляции	АМ (до 100%), ЧМ (девиация до 50 МГц), ЧМн, ФМн, ИМ, ГКЧ(линейное/логарифмическое, время качания 1 мс – 1000 с, «прыгающая» частота»), 3D Опции для WW2572A – амплитудная манипуляция, «прыгающая» амплитуда, IQ
	Несущая	Синус
	Модулирующая	Частота: до 100 кГц. Форма: любая
ОБЩИЕ ДАННЫЕ	Напряжение питания	220 В (± 15 %), 50 / 60 Гц
ОБЩИЕ ДАННЫЕ	Габаритные размеры; масса	212 x 88 x 415 мм; 3 кг
