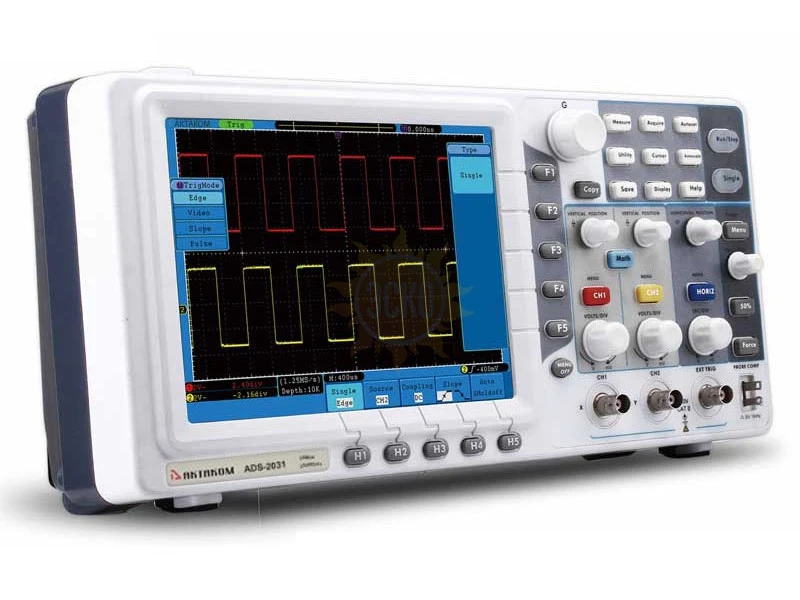

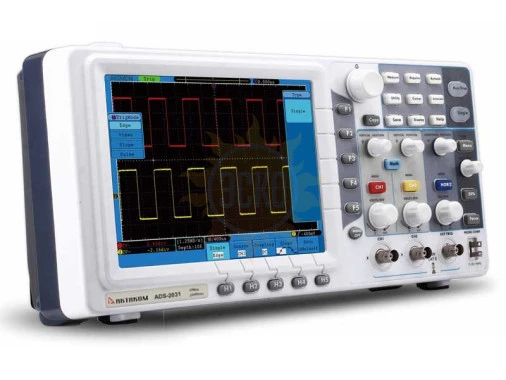

ADS-2031V — осциллограф цифровой

распечатать описание в PDF

Артикул: 49203112

Полоса пропускания МГц

Частота дискретизации

125 Мвыб/с

Частота дискретизации

125 Мвыб/с

Количество каналов

Исполнение

Настольный

Объем памяти (количество точек) на канал

10К

Тип осциллографа

Цифровой запоминающий

на удалённом складе 8 шт.

31 794 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

ТД «ЭСКО» официальный дистрибьютор Актаком в России

Особенности осциллографа ADS-2031V:

2 канала.
Полоса пропускания - 30 МГц.
Частота дискретизации - 250 Мвыб/с (125 Mвыб/с на канал).
Максимальная память - 10 К на каждый канал.
Входной импеданс: 1 МОм.
Курсорные измерения.
20 автоизмерений.
Математические функции БПФ.
Интерполятор: линейный, Sin(x)/x.
Усреднение.
Пиковый детектор.
Хранение: 15 осциллограмм.
Покадровый регистратор (1000 кадров).
Самописец.
Интерфейс: USB-host, USB-device, LAN, VGA.
Дисплей: 20 см, цветной, TFT, 800х600.

Характеристики Aktakom ADS-2031V

Параметр			Значение
Полоса пропускания			30 MГц
Количество каналов			2 + внешний запуск
Регистрация	Режим		Обычный, пиковый детектор, усреднение
	Макс. дискретизация (реальное время)		250 Mвыб/сек (125 Mвыб/сек - 2 канала)
Вход	Связь по входу		открытый, закрытый, земля
	Входной импеданс		1 MΩ±2% в параллель 10 пФ±5 пФ
	Учет ослабления пробников		1X, 10X, 100X, 1000X
	Максимальное входное напряжение		400 Вп-п (DC + AC пик-пик)
	Ограничение полосы пропускания		полный диапазон
	Изолированность каналов		50 Гц: 100 : 1 10 МГц: 40 : 1
	Задержка между каналами (типичное)		150 пс
Параметры горизонтальной системы	Диапазон частоты выборки		5 Выб/сек ~ 250 Mвыб/сек (один канал), 5 Выб/сек ~ 125 Mвыб/сек (два канала)
	Интерполяция		(sin x)/x
	Глубина записи		10 К точек на каждый каналl
	Коэффициент развертки		4 нс/дел ~ 100 с/дел, с шагом 1~2~5

	Погрешность времени выборки и времени задержки		±100 ppm
	Погрешность измерения интервалов (DC~100 МГц)		однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс) усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)
Параметры вертикальной системы	АЦП		8 бит
	Вертикальное отклонение		5 мВ/дел ~ 5 В/дел
	Диапазон смещения		±10 делений
	Полоса пропускания для аналогового периодического сигнала		30 МГц
	Полоса пропускания для однократного сигнала		Полный диапазон
	Низкочастотный предел		≥5 Гц ( на входе, закрытый вход, -3dB)
	Время нарастания (60 МГц)		≤11.67 нс (типичное)
	Погрешность коэф.усиления		±3%
	Погрешность коэф.усиления (усреднения)		Усреднение по 16 регистрациям: ±(3% + 0.05 дел)
Измерения	Курсорные		ΔV и ΔT между курсорами
	Автоматические		Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty
	Математические операции		+, -, *, / ,FFT
	Сохранение во внутреннюю память		15 осциллограмм
	Фигуры Лиссажу	Диапазон	Полный
		Сдвиг фаз	±3 градуса
	Частота ( типичное)		1 кГц прямоугольного сигнала

Система запуска:

Параметр		Значене
Диапазон уровня запуска	Внутренний	±6 делений от центра экрана
	EXT	±600 мВ
	EXT/5	±3 В
Погрешность уровня запуска (типичная)	Внутренний	±0.3 деления
	EXT	±(40 мВ + 6% от утановл. значения)
	EXT/5	±(200 мВ +6% от утановл. значения)
Блокировка уровня запуска	100 нс ~ 10 с
Автоматческая установка уровня 50% (типичное)	Входной сигнал ≥50 Гц
Запуск по фронту	наклон		нарастающий, спадающий
	чувствительность		0.3 деления
Запуск по длительности импульса	условие запруска		положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
	Диапазон установок		30 нс ~ 10 с
Запуск по видеосигналу	система		NTSC, PAL и SECAM
	Диапазон строк		1-525 (NTSC) и 1-625 (PAL/SECAM)
Запуск по скорости нарастания	условие запуска		положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
	Диапазон установок		30 нс ~ 10 с
Поочередный запуск	Режим запуск для канала CH1		Edge, Pulse, Video, Slope
	Режим запуск для канала CH2		Edge, Pulse, Video, Slope

Дисплей:

Параметр	Значене
Тип дисплея	диагональ 8” , ЖК, TFT матрица
Разрешение дисплея	800 (по горизонтали) × 600 (по вертикали) точек
Количество цветов	65536 цветов

Выход для компенсации пробника:

Параметр	Значене
Выходное напряжение (типичное)	амплитуда 5 В на нагрузке больше 1MΩ.
Частота (типичное)	Меандр 1 кГц

Интерфейс:

Параметр	Значене
Для связи с ПК	USB2.0, LAN
Сохранение	USB
Видеовыход	VGA

Питание:

Параметр	Значене
Напряжение	100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность	<15 Вт
Предохранитель	2 A, T тип, 250 В

Массо-габаритные параметры:

Параметр	Значене
Габаритные размеры	348 мм × 170 мм × 78 мм (ДВГ)
Вес	Около 1.5 кг

Комплектация Aktakom ADS-2031V

№	Наименование	Количество
1.	Осциллограф ADS-2031V	1
2.	Осциллографические щупы	2
3.	Кабель питания	1
4.	Кабель USB	1
5.	Носитель с программным обеспечением и руководством пользователя	1
6.	Краткое руководство пользователя	1
