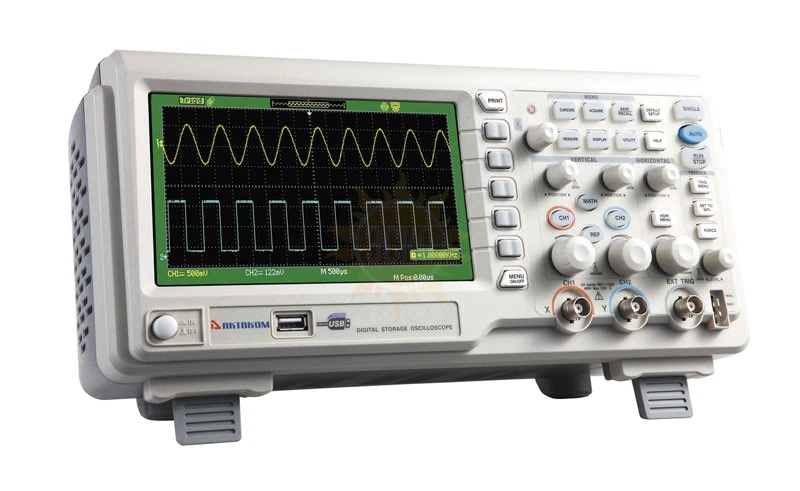

ADS-2102 — осциллограф цифровой запоминающий

распечатать описание в PDF

Артикул: 49210202

ADS-2102 — осциллограф цифровой запоминающий

Полоса пропускания МГц

100

Частота дискретизации

500 Мвыб/с

Частота дискретизации

500 Мвыб/с

Количество каналов

Исполнение

Настольный

Объем памяти (количество точек) на канал

20К

Тип осциллографа

Цифровой запоминающий

Снят с производства

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 14 месяцев

Госреестр 55302-13
до 19.07.2024

Межповерочный интервал 1 год

ТД «ЭСКО» официальный дистрибьютор Актаком в России

Особенности осциллографа цифрового запоминающего ADS-2102:

автоматические измерения: 32 типа;
14 по напряжению: Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot;
18 во временной и частотной областях: Rise time, Fall time, Freq, Period, +Wid, -Wid, +Dut, -Dut, Bwid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF;
курсорные измерения: ручные. слежение. авто;
хранение: 20 осциллограмм, 20 установок, 2 опорных маски;
ограничение полосы: 20 МГц;
функция усреднения (4..256);
пиковый детектор;
автоматический покадровый регистратор: 2500 кадров;
цифровые фильтры: НЧ, ВЧ, полосовой, режективный;
интерполяция: Sin(x)/x, линейная;
математические операции: сложение, вычитание, умножение, деление;
инверсия сигнала;
быстрое преобразование Фурье (Rectangle, Blackman, Hanning, Hamming). БПФ 1024 точки;
режим растяжки;
режим X-Y;
самописец: 100 мс/дел...50 с/дел;
встроенный 6-разрядный частотомер;
режим послесвечения;
тестирование в пределах ("годен-негоден"). Модуль Pass/Fail встроенный;
форматы сохранения: осциллограмма (DAV), данные (CSV), изображение (BMP), настройки (SET);
сохранение на USB-устройство;
РУССКОЯЗЫЧНОЕ МЕНЮ!

Технические характеристики осциллографа цифрового запоминающего ADS-2102:

Параметр	Значение
количество каналов	2 канала + внешний запуск
полоса пропускания	100 МГц
максимальная частота дискретизации в режиме реального времени	1 Гвыб/сек (500 Мвыб/сек на канал)
частота дискретизации в эквивалентном режиме	50 Гвыб/сек
максимальный объем памяти	40 К (20 К на канал)
вертикальное разрешение	8 бит
коэффициент вертикального отклонения	2 мВ/дел...10 В/дел погрешность ±3% (≥ 5 мВ/дел)
время нарастания	3,5 нс
входной импеданс	1 MОм ±2% \|\| 13 пФ ±3 пФ
максимальное входное напряжение	400 В пик-пик
коэффициент развертки	25 нс/дел…50 с/дел с шагом 1-2-5
источник запуска	канал 1, канал 2, AC, внешний, внешний/5
тип входов	AC, DC, ФВЧ, ФНЧ
тип запуска	фронт, импульс, скорость нарастания, видео с выбором строки (PAL, SECAM, NTSC), поочередный
дисплей	7 дюймов, разрешение 480x234 точек, цветной TFT 64 К
интерфейс	USB-host, USB-device, PASS/FAIL, LAN
питание	100 В - 240 В / 45 Гц...440 Гц
потребляемая мощность	50 Вт
масса	4,5 кг
габаритные размеры	336х118х152 мм
габаритные размеры в упаковочной таре	260х290х460
вес	4,7 кг.

Комплектация Aktakom ADS-2102

Комплект поставки ADS-2102

№	Наименование	Количество
1.	Осциллограф цифровой запоминающий ADS-2102	1
2.	Осциллографические щупы	2
3.	Кабель питания	1
4.	Кабель USB	1
5.	Краткое руководство пользователя	1
