Главная / Каталог / Радиоизмерительные приборы / Осциллографы / Актаком ADS-2221MV

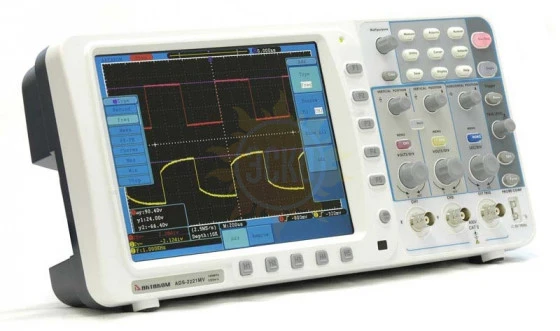

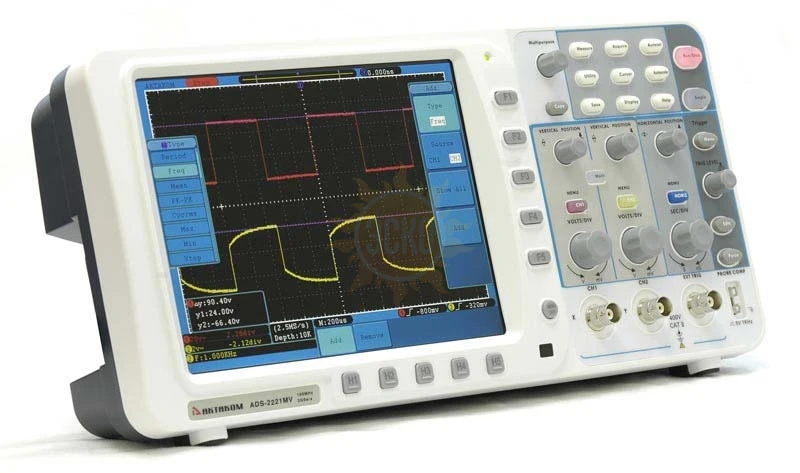

ADS-2221MV — осциллограф

распечатать описание в PDF

Артикул: 49222101

Полоса пропускания МГц

200

Частота дискретизации

1 Гвыб/с

Частота дискретизации

1 Гвыб/с

Количество каналов

Исполнение

Настольный

Объем памяти (количество точек) на канал

10М

Тип осциллографа

Цифровой запоминающий

на удалённом складе 1 шт.

89 994 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

с поверкой +3 900 ₽

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

Госреестр 49918-12
до 10.04.2027

Межповерочный интервал 1 год

ТД «ЭСКО» официальный дистрибьютор Актаком в России

Описание Актаком ADS-2221MV

2 канала. Полоса пропускания - 200 МГц. Частота дискретизации - 2 Гвыб/с (1 Гвыб/с на канал). Макс. память - 10 М на каждый канал. Входной импеданс: 1 МОм. Курсорные измерения. 20 автоизмерения. Матем. функции. БПФ . Интерполятор: линейный, Sin(x)/x. Усреднение. Пиковый детектор. Хранение: 15 осциллограмм. Покадровый регистратор (1000 кадров). Самописец. Интерфейс: USB-host, USB-device, VGA. Дисплей: 20 см, цветной, TFT, 800 х 600. Вес: 1,82 кг. Размеры: 340 x 155 x 70 мм.

Характеритстика			Значение
Полоса пропускания			200 MГц
Количество каналов			2 + внешний запуск
Регистрация	Режим		Обычный, пиковый детектор,усреднение
Регистрация	Макс. дискретизация (реальное время)		2 Гвыб/сек (1 Гвыб/сек - 2 канала)
Вход	Связь по входу		открытый, закрытый, земля
	Входной импеданс		1 MΩ±2% в параллель 10пФ±5пФ
	Учет ослабления пробников		1X,10X,100X,1000X
	Максимальное входное напряжение		400 Вп-п (DC + AC пик-пик)
	Ограничение полосы пропускания		20 МГц, полный диапазон
	Изолированность каналов		50 Гц: 100 : 1 10 МГц: 40 : 1
	Задержка между каналами (типичное)		150 пс
Параметры горизонтальной системы	Диапазон частоты выборки		0.5 Выб/сек ~ 2 Гвыб/сек (один канал), 0.5 Выб/сек ~ 1 Гвыб/сек (два канала)
	Интерполяция		(sin x)/x
	Глубина записи		10 M точек на каждый каналl
	Коэффициент развертки		1 нс/дел ~ 100 с/дел, с шагом 1~2~5
	Коэффициент развертки
	Погрешность времени выборки и времени задержки		±100 ppm
	Погрешность измерения интервалов		однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс) усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)
Параметры вертикальной системы	АЦП		8 бит
	Вертикальное отклонение		2 мВ/дел ~ 10 В/дел
	Диапазон смещения		±1 В (2 мВ ~ 50 мВ), ±10 В (100 мВ ~ 1 В), ±100 В (2 В ~ 10 В )
	Полоса пропускания для аналогового периодического сигнала		200 МГц
	Полоса пропускания для однократного сигнала		Полный диапазон
	Низкочастотный предел		≥5 Гц ( на входе, закрытый вход, -3dB)
	Время нарастания		≤1.75 нс (типичное)
	Погрешность коэф.усиления		±3%
	Погрешность коэф.усиления (усреднения)		Усреднение по 16 регистрациям: ±(3% + 0.05 дел)
Измерения	Курсорные		ΔV и ΔT между курсорами
	Автоматические		Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty
	Математические операции		сложение, вычитание, умножение, деление, БПФ
	Сохранение во внутреннюю память		15 осциллограмм
	Фигуры Лиссажу	Диапазон	Полный
	Фигуры Лиссажу	Сдвиг фаз	±3 градуса
	Частота ( типичное)		1 кГц прямоугольного сигнала

Система запуска осциллографа ADS-2221MV:

Характеристика		Значение
Диапазон уровня запуска	Внутренний	±6 делений от центра экрана
	EXT	±600 мВ
	EXT/5	±3 В
Погрешность уровня запуска (типичная)	Внутренний	±0.3 деления
	EXT	±(40 мВ + 6% от утановл. значения)
	EXT/5	±(200mV +6% от утановл. значения)
Блокировка уровня запуска	100 нс ~ 10 с
Автоматческая установка уровня 50% (типичное)	Входной сигнал ≥50 Гц
Запуск по фронту	наклон		нарастающий, спадающий
Запуск по фронту	чувствительность		0.3 деления
Запуск по длительности импульса	условие запуска		положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
Запуск по длительности импульса	диапазон установок		24 нс ~ 10 с
Запуск по видеосигналу	система		NTSC, PAL и SECAM
Запуск по видеосигналу	диапазон строк		1-525 (NTSC) и 1-625 (PAL/SECAM)
Запуск по скорости нарастания	условие запуска		положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
Запуск по скорости нарастания	диапазон установок		24 нс ~ 10 с
Поочередный запуск	Режим запуск для канала CH1		Edge, Pulse, Video, Slope
Поочередный запуск	Режим запуск для канала CH2		Edge, Pulse, Video, Slope

Основные технические характеристики осциллографа ADS-2221MV:

Дисплей

Характеристика	Значение
Тип дисплея	диагональ 8” , ЖК, TFT матрица
Разрешение дисплея	800 (по горизонтали) × 600 (по вертикали) точек
Количество цветов	65536 цветов

Выход для компенсации пробника

Характеристика	Значение
Выходное напряжение (типичное)	амплитуда 5 В на нагрузке больше 1MΩ.
Частота (типичное)	Меандр 1 кГц

Интерфейс

Характеристика	Значение
Для связи с ПК	USB2.0
Сохранение	USB
Выход	VGA
Модуль Годен/Негоден	Встроенный

Технические характеристики осциллографа ADS-2221MV:

Характеристика	Значение
Напряжение	100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность	<18 Вт
предохранитель	1 A, T тип, 250 В

Полоса пропускания			200 MГц
Количество каналов			2 + внешний запуск
Регистрация	Режим		Обычный, пиковый детектор,усреднение
Регистрация	Макс. дискретизация (реальное время)		2 Гвыб/сек (1 Гвыб/сек - 2 канала)
Вход	Связь по входу		открытый, закрытый, земля
	Входной импеданс		1 MΩ±2% в параллель 10пФ±5пФ
	Учет ослабления пробников		1X,10X,100X,1000X
	Максимальное входное напряжение		400 Вп-п (DC + AC пик-пик)
	Ограничение полосы пропускания		20 МГц, полный диапазон
	Изолированность каналов		50 Гц: 100 : 1 10 МГц: 40 : 1
	Задержка между каналами (типичное)		150 пс
Параметры горизонтальной системы	Диапазон частоты выборки		0.5 Выб/сек ~ 2 Гвыб/сек (один канал), 0.5 Выб/сек ~ 1 Гвыб/сек (два канала)
	Интерполяция		(sin x)/x
	Глубина записи		10 M точек на каждый каналl
	Коэффициент развертки		1 нс/дел ~ 100 с/дел, с шагом 1~2~5
	Коэффициент развертки
	Погрешность времени выборки и времени задержки		±100 ppm
	Погрешность измерения интервалов		однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс) усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)
Параметры вертикальной системы	АЦП		8 бит
	Вертикальное отклонение		2 мВ/дел ~ 10 В/дел
	Диапазон смещения		±1 В (2 мВ ~ 50 мВ), ±10 В (100 мВ ~ 1 В), ±100 В (2 В ~ 10 В )
	Полоса пропускания для аналогового периодического сигнала		200 МГц
	Полоса пропускания для однократного сигнала		Полный диапазон
	Низкочастотный предел		≥5 Гц ( на входе, закрытый вход, -3dB)
	Время нарастания		≤1.75 нс (типичное)
	Погрешность коэф.усиления		±3%
	Погрешность коэф.усиления (усреднения)		Усреднение по 16 регистрациям: ±(3% + 0.05 дел)
Измерения	Курсорные		ΔV и ΔT между курсорами
	Автоматические		Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty
	Математические операции		сложение, вычитание, умножение, деление, БПФ
	Сохранение во внутреннюю память		15 осциллограмм
	Фигуры Лиссажу	Диапазон	Полный
	Фигуры Лиссажу	Сдвиг фаз	±3 градуса
	Частота ( типичное)		1 кГц прямоугольного сигнала

Система запуска осциллографа ADS-2221MV:

Параметр		Значение
Диапазон уровня запуска	Внутренний	±6 делений от центра экрана
	EXT	±600 мВ
	EXT/5	±3 В
Погрешность уровня запуска (типичная)	Внутренний	±0.3 деления
	EXT	±(40 мВ + 6% от утановл. значения)
	EXT/5	±(200mV +6% от утановл. значения)
Блокировка уровня запуска	100 нс ~ 10 с
Автоматческая установка уровня 50% (типичное)	Входной сигнал ≥50 Гц
Запуск по фронту	наклон		нарастающий, спадающий
Запуск по фронту	чувствительность		0.3 деления
Запуск по длительности импульса	условие запуска		положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
Запуск по длительности импульса	диапазон установок		24 нс ~ 10 с
Запуск по видеосигналу	система		NTSC, PAL и SECAM
Запуск по видеосигналу	диапазон строк		1-525 (NTSC) и 1-625 (PAL/SECAM)
Запуск по скорости нарастания	условие запуска		положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
Запуск по скорости нарастания	диапазон установок		24 нс ~ 10 с
Поочередный запуск	Режим запуск для канала CH1		Edge, Pulse, Video, Slope
Поочередный запуск	Режим запуск для канала CH2		Edge, Pulse, Video, Slope

Основные технические характеристики осциллографа ADS-2221MV:

Дисплей

Параметр	Значение
Тип дисплея	диагональ 8” , ЖК, TFT матрица
Разрешение дисплея	800 (по горизонтали) × 600 (по вертикали) точек
Количество цветов	65536 цветов

Выход для компенсации пробника

Параметр	Значение
Выходное напряжение (типичное)	амплитуда 5 В на нагрузке больше 1MΩ.
Частота (типичное)	Меандр 1 кГц

Интерфейс

Параметр	Значение
Для связи с ПК	USB2.0
Сохранение	USB
Выход	VGA
Модуль Годен/Негоден	Встроенный

Питание

Параметр	Значение
Напряжение	100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность	<18 Вт
предохранитель	1 A, T тип, 250 В
Батарея питания (опция)	4000 мАч / 3.7 В

Массо-габаритные параметры

Параметр	Значение
Габаритные размеры	340 мм × 155 мм × 70 мм (ДВГ)
Вес	Около 1.82 кг

Батарея питания (опция) 4000 мАч / 3.7 В

Массо-габаритные параметры

Характеристика	Значение
Габаритные размеры	340 мм × 155 мм × 70 мм (ДВГ)
Вес	Около 1.82 кг

Комплектация Актаком ADS-2221MV

№	Наименование	Количество
1.	Осциллограф ADS-2221MV	1
2.	Осциллографические щупы	2
3.	Кабель питания	1
4.	Кабель USB	1
5.	Носитель с программным обеспечением и руководством пользователя	1
6.	Краткое руководство пользователя	1
