Главная / Каталог / Радиоизмерительные приборы / Осциллографы / Aktakom ADS-6062H

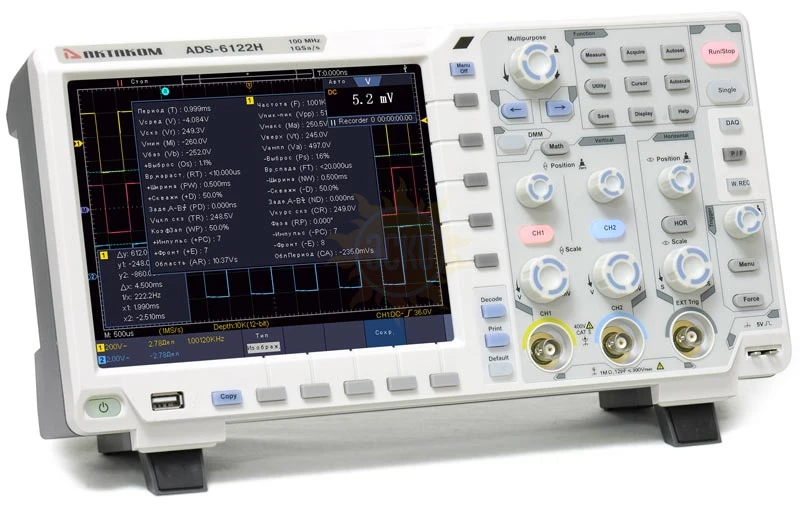

ADS-6062H — осциллограф цифровой (12 бит)

распечатать описание в PDF

Артикул: 49606202

ADS-6062H — осциллограф цифровой (12 бит)

Полоса пропускания МГц

Частота дискретизации

1 Гвыб/с

Частота дискретизации

1 Гвыб/с

Количество каналов

Исполнение

Настольный

Объем памяти (количество точек) на канал

40М

Тип осциллографа

Цифровой запоминающий

на удалённом складе 10 шт.

59 994 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

с поверкой +3 900 ₽

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

Госреестр 68969-17
до 23.10.2027

Межповерочный интервал 1 год

ТД «ЭСКО» официальный дистрибьютор Актаком в России

Описание Aktakom ADS-6062H

Серия цифровых осциллографов АКТАКОМ ADS-6ххх представляют собой уникальные приборы сочетающие непревзойденную функциональность, высокие технические характеристики и доступную цену.

Отличительной чертой данной серии является возможность увеличения функциональности приборов (при предварительном заказе). Таким образом, в одном корпусе могут сочетаться несколько приборов в том числе цифровой осциллограф, анализатор протоколов, цифровой мультиметр, универсальный генератор сигналов. Кроме того, в осциллограф Актаком ADS-6xxx может быть установлен сенсорный дисплей и VGA выход, добавлено дистанционная связь с ПК по WiFi, батарейное питание, расширена система запуска для синхронизации по сигналам последовательных шин I2C, SPI, RS-232, CAN.

Осциллограф ADS-6062H имеет два канала с полосой пропускания до 60 МГц. Как и все осциллографы серии ADS-6000 данная модель имеет возможность расширения функциональности и технических возможностей за счет дополнительных опций, таких как: сенсорный дисплей, VGA выход, WiFi, батарейное питание, декодирование сигналов последовательных шин, встроенный генератор сигналов, цифровой мультиметр и ряда других.

Индекс "H" в названии ADS-6062H и ADS-6122H означает, что прибор представляет собой цифровой осциллограф высокого разрешения и в нем применяется 12-ти разрядный АЦП и он может применяться для наблюдения и анализа сложных и зашумленных сигналов, когда не достаточно возможностей обычных осциллографов с разрешением 8 бит.

Характеристики Aktakom ADS-6062H

Параметр	Значение
Технические характеристики
Полоса пропускания	60 МГц
Количество каналов	2 + внешний запуск
Скорость захвата осциллограмм	75 000 осц/сек
Регистрация
Режим	Обычный,пиковый детектор, усреднение
Максимальная дискретизация (реальное время)	1 Гвыб/сек
Вход
Связь по входу	открытый, закрытый, земля
Входной импеданс	1 MΩ±2% в параллель 15 пФ±5 пФ
Учет ослабления пробников	0.001X - 1000X, шаг 1-2-5
Максимальное входное напряжение	1 MΩ: ≤300 Вскз
Ограничение полосы пропускания	20 МГц, полный диапазон
Изолированность каналов	50 Гц: 100 : 1 10 МГц: 40 : 1
Задержка между каналами (типичное)	150 пс
Параметры горизонтальной системы
Интерполяция	sin (x)/x
Глубина записи	40 М точек
Коэффициент развертки	2 нс/дел ~ 1000 с/дел, с шагом 1~2~5
Погрешность измерения интервалов (DC~100 МГц)	однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс) усреднение >16: ±(время выборки + 1ppm × измеренное значение + 0.4нс)
Погрешность времени выборки и времени задержки	±1 ppm
Параметры вертикальной системы
АЦП	12 бит
Вертикальное отклонение	1 мВ/дел ~ 10 В/дел
Диапазон смещения	±2 В (1 мВ/дел ~ 50 мВ/дел) ±20 В (100 мВ/дел ~ 1 В/дел) ±200 В (2 В/дел ~ 10 В/дел)
Полоса пропускания для аналогового периодического сигнала	60 МГц
Низкочастотный предел	≥5 Гц ( на входе, закрытый вход, -3dB)
Время нарастания	≤5,8 нс (типичное)
Погрешность коэффициента усиления	±1%
Погрешность коэффициента усиления (усреднения)	Усреднение по 16 регистрациям: ±(3% + 0.05 дел) для ΔV
Измерения
Курсорные	ΔV и ΔT между курсорами, авто
Автоматические	Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count
Математические операции	+, -, *, /, БПФ (6 окон)
Сохранение во внутреннюю память	100 осциллограмм
Фигуры Лиссажу (X-Y)	Диапазон: полный Сдвиг фаз: ±3 градуса
Частотомер
Диапазон	2 Гц - полный диапазон
Разрядность	6 цифр
Тип запуска	Фронт, однократный запуск
Декодирование сигналов последовательных шин	I²C, SPI, RS-232, CAN (опция)
Система запуска
Тип запуска	Фронт, импульс, видео, скорость нарастания, рант, окно, по истечению времени, N фронт, логический шаблон I²C, SPI, RS-232, CAN (опция)
Режим запуска	Авто, обычный, однократный
Блокировка уровня запуска	100 нс ~ 10 с
Диапазон уровня запуска	±5 делений от центра экрана (внутр. запуск) ±2 В (EXT) ±10 В (EXT/5)
Чувствительность уровня запуска	±0.3 деления (внутр. запуск) ±(10 мВ + 6% уст.значения) (EXT) ±(50 мВ + 6% уст.значения) (EXT/5)
Запуск по фронту	нарастающий, спадающий
Запуск по длительности импульса
Условие запуска	положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
Диапазон установок	30 нс ~ 10 с
Запуск по ранту
Условие запуска	положительная или отрицательная полярность: >, <, =
Диапазон установок	30 нс ~ 10 с
Запуск по окну
Фронт	нарастающий, спадающий
Позиция запуска	Вход, выход, время
Ширина окна	30 нс ~ 10 с
Запуск по N фронту
Тип фронта	нарастающий, спадающий
Время	30 нс ~ 10 с
Номер фронта	1 ~ 128
Скорость нарастания
Скорость сигнала	положительная или отрицательная полярность: >, <, =
Условие запуска	30 нс ~ 10 с
Запуск по видеосигналу
Cистема	NTSC, PAL и SECAM
Выбор линии	1 - 525 NTSC 1 - 625 PAL/SECAM
Запуск по логическому шаблону
Условие	AND, OR, XNOR, XOR
Условие задержки	H, L, X, нарастающий фронт, спадающий фронт
Выход	запуск при переходе на True с False, при переходе на False с True, когда условие True больше, меньше или равно установленному времени
Запуск по истечению времени (TimeOut)
Фронт	нарастающий, спадающий
Установка времени	30 нс ~ 10 с
RS-232 запуск
Полярность	положительная, инвентированая
Условие запуска	Start, Error, Check Error, Data
Скорость	стандартная, пользовательская (0 - 10000000)
Разрядность	5 bit, 6 bit, 7 bit, 8 bit
I²C запуск
Условие запуска	Start, Restart, Stop, ACK Lost, Address, Data, Addr/Data
Разрядность адреса	7 бит, 8 бит, 10 бит
Диапазон	0 - 127, 0 - 255, 0 - 1023
Длина	1 ~ 5 байт
SPI запуск
Условие	TimeOut
Значение удержания	30 нс ~ 10 нс
Разрядность	4 бит ~ 32 бит
Установка	H, L, X
Генератор сигналов (опция)
Количество каналов	1 или 2 (на заказ)
Максимальная частота генерации	25 МГц или 50 МГц (на заказ)
Частота дискретизации	125 Мвыб/с для моделей с макс.частотой 25 МГц 250 Мвыб/с для моделей с макс.частотой 50 МГц
Вертикальное разрешение	14 бит
Амплитуда сигнала	10 мВп-п ... 6 Вп-п
Количество точек, участвующих в формировании сигнала	8 К
Стандартные формы	Синус, меандр, импульсный, треугольный
Пользовательские формы	Экспоненциальный нарастающий и спадающий, ЭКГ, ступенчатый, щумовой и т.д. всего 46 встроенных форм + создание сигналов произвольной формы
Цифровой мультиметр (опция)
Разрешение дисплея	3 3/4 разрядов (4000 отсчетов)
Входной импеданс	10 МОм
Измерение постоянного напряжения	Диапазоны: 400 мВ/4 В/400 В Точность: ±(1% + 1 е.м.р.) Макс. напряжение на входе: 1000 В
Измерение переменного напряжения	Диапазоны: 4 В/40 В/400 В Точность: ±(1% + 3 е.м.р.) Макс. напряжение на входе: 750 В Частотный диапазон: 40 Гц ~ 400 Гц
Измерение постоянного тока	Диапазоны: 40 мА/400 мА/10 А Точность: ±(1.5% + 1 е.м.р.) диап. 40 мА/400 мА; ±(3% + 3 е.м.р.) диап. 10 А
Измерение переменного тока	Диапазоны: 40 мА/400 мА/10 А Точность: ±(1.5% + 3 е.м.р.) диап. 40 мА; ±(2% + 1 е.м.р.) диап. 400 мА; ±(3% + 3 е.м.р.) диап. 10 А
Сопротивление	Диапазоны: 400 Ом/4 кОм ~ 40 МОм Точность: ±(1% + 3 е.м.р.) диап.400 Ом; ±(1% + 1 е.м.р.) д4 кОм ~ 40 МОм
Емкость	Диапазон: 51.2 нФ ~ 100 мкФ Точность: ±(3% + 3 е.м.р.)
Тест диодов	0 В ~ 1.5 В
Неразрывность цепи	<50 Ом (±30 Ом) звуковой сигнал
Дисплей
Тип дисплея	диагональ 8”, ЖК, TFT матрица
Разрешение дисплея	800 (по горизонтали) × 600 (по вертикали) точек
Количество цветов	65536 цветов
Сенсорный дисплей	опция
IPS дисплей	опция (1024 х 768 точек)
Выход для компенсации пробника
Выходное напряжение (типичное)	амплитуда 5 В на нагрузке больше 1MΩ
Частота (типичное)	Меандр 1 кГц
Интерфейс
Для связи с ПК	USB host, USB sevice, PictBridge, LAN, Trig Out (Pass/Fail)
Сохранение	USB (форматы файлов .bmp и .bin)
Видеовыход (опция)	VGA
WiFi	опция
Питание
Напряжение	100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность	<24 Вт
предохранитель	2 A, T тип, 250 В
Батарейное питание (опция)	3,7 В ; 13200 мАч
Массо-габаритные параметры
Габаритные размеры	340 мм × 177 мм × 90 мм (ДВГ)
Вес	Около 2.6 кг

Комплектация Aktakom ADS-6062H

№	Наименование	Количество
1.	Осциллограф цифровой ADS-6062H	1
2.	Осциллографические щупы с переключателем 1X/10X	2
3.	Сетевой кабель	1
4.	USB кабель для подключения к ПК	1
5.	Руководство по эксплуатации (краткая инструкция)	1
6.	Комплект для подстройки пробников	1
7.	Измерительные щупы для мультиметра (только для моделей с заказанной опцией ADS-6000DMM)	2
8.	Внешний модуль для измерения емкости (только для моделей с заказанной опцией ADS-6000DMM)	1
9.	Кабель BNC-BNC (только для моделей с опциями встроенного генератора ADS-6000FG1, ADS-6000FG2, ADS-6000FG51, ADS-6000FG52	1
10.	Программное обеспечение Aktakom DSO-Soft 6000 Программное обеспечение для настольных осциллографов	1

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте производителя в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.
