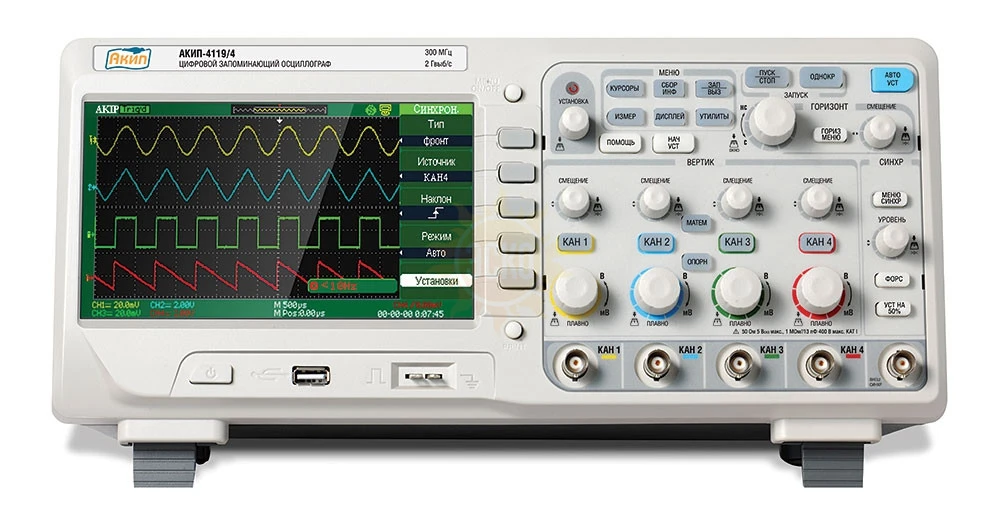

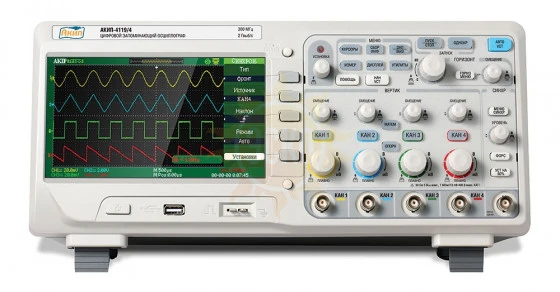

Описание АКИП-4119/4
Осциллограф цифровой запоминающий АКИП-4119/4 выполнен на базе 8 битного АЦП с полосами пропускания в диапазоне от 70 до 300 МГц. Максимальное напряжение на входе осциллографа при входном сопротивлении 50 Ом ограничено значением 5 Вскз. Широкий перечень автоизмерений (32 параметра), включая, такие как измерение временных задержек между сигналами различных каналов, фазы между двумя сигналами и другие измерения между фронтами сигнала.
Осциллограф АКИП-4119/4 позволяет хранить во внутренней памяти до 20 форм сигналов и до 20 профилей установок органов управления. АКИП-4119/4 оснащен широкоформатным цветным ЖК-дисплеем (TFT): диагональ 17,8 см, 8 х 18 делений, разрешение 480х234 точек. Такой размер экрана легко позволяет его разделить на два окна и отображать независимые процессы в разных областях экрана.
АКИП-4119/4 оснащен интерфейсами USB2.0 и LAN на задней панели осциллографа для дистанционного управления и программирования с внешнего ПК (Совместим с протоколом LXI), а также USB портами для Flash-устройств на передней и задней панелях осциллографа для сохранения результатов.
Новый осциллограф АКИП-4119/4 это прекрасное сочетание измерительных ресурсов, функциональности, удобства и надёжности в компактном корпусе по весьма доступной цене
Появление АКИП-4119/4 обеспечивает возможность прямой замены моделей из конкурирующих линеек TDS1000B, Agilent DSO1000 и других производителей ЦЗО подобного класса. Новинки предназначены для пользователей с ограниченным бюджетом, которые, тем не менее, нуждаются в богатом наборе измерительных возможностей и ресурсов анализа сигналов.
Особенности осциллографа цифрового запоминающего АКИП-4119/4
- Количество каналов: 4
- Полоса пропускания 300 МГц
- Макс. частота дискретизации 2 ГГц; эквивалентная до 50 ГГц (для периодического сигнала)
- Макс. объем памяти: 24 кБ
- Интерполяция: Sin X/X, линейная
- 5 функций математики: сложение, вычитание, умножение, инверсия, БПФ при длине памяти 1кБ; усреднение (4 /16…128/ 256)
- Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
- Автоматические (до 32-х параметров) и курсорные Δ-измерения
- Режим автоизмерения задержек 2-х сигналов (фаза и время - 8 параметров)
- Режимы: «покадровой» регистрации осциллограмм (запись и воспроизведение до 2500 кадров), накопление (1 с, 2 с, 5 с, беск., выкл.), пиковый детектор 10 нс
- Сохранение 20 осциллограмм, 20 профилей настроек, 4 шаблонов допускового контроля, выход сигнала «Годен/негоден»
- Расширенная синхронизация: фронт, длительность, ТВ, по наклон, чередующийся запуск
- Большой цветной ЖК-дисплей: 8х18 дел., диагональ 17,8 см
- Интерфейс: USB 2.0 для управления и записи данных (3), LAN
- Совместим с протоколом LXI
Характеристики АКИП-4119/4
| Параметр | Значение |
| Канал вертикального отклонения | |
| Число каналов | 4 |
| Полоса пропускания (-3 дБ) | 0…300 МГц |
| Коэффициент отклонения (Коткл.) | 2 мВ/дел…5 В/дел (шаг 1-2-5) |
| Погрешность уст. Коткл. | ± 3% |
| Время нарастания | 1,2 нс |
| Входной импеданс | 1 МОм/13 пФ; 50 Ом |
| Максимальное входное напряжение | 600 В пик-пик (CAT I, 1 МОм, х10); 5 В скз (50 Ом) |
| Связь по входу | Открытый, закрытый, земля |
| Коэффициент деления | 1х, 10х, 100х, 1000х |
| Канал горизонтального отклонения | |
| Коэффициент развертки (Кразв.) | 1 нс - 50 с/дел |
| Погрешность установки Кразв. | 0,01% |
| Режимы работы | Основной, ZOOM, самописец, X-Y |
| Синхронизация | |
| Источники синхросигнала | Любой из каналов или внешний источник |
| Режимы запуска развертки | Автоколебательный, ждущий, однократный |
| Виды синхронизации | По фронту, по заданным параметрам длит. импульса, ТВ- синхронизация, по скорости изменения, попеременный запуск (ALT) |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 8 бит |
| Частота дискретизации | 1 ГГц на канал (2 ГГц при объединении каналов) |
| Эквивалентная частота дискретизации | 50 ГГц на канал |
| Интерполяция | Линейная, Sin X / X |
| Объем памяти на канал | 12 кБ (24 кБ при объед. каналов) |
| Режимы сбора данных | Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, самописец (от 100 мс/дел) |
| Курсорные измерения | |
| Режимы | Ручной, автоизмерения, слежение (трэк) |
| Виды измерений | ΔU; ΔT; 1/ΔT |
| Автоматические измерения | |
| По вертикали | Пик-пик, амплитуда, максим., миним., «высокий» уровень, «низкий» уровень, среднее, с.к.з., выбросы на вершине и в паузе |
| По горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, фаза |
| Измерение задержки | 8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
| Дополнительные возможности | |
| Интерфейс | На передней панели: USB для сохранения данных на задней панели: USB для дистанционного управления, для сохранения данных, LAN |
| Математика | Сложение, вычитание, умножение, БПФ (на участке 1 Кб), цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный) |
| Документирование результатов | Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допуск. контроля. Регистрация в память до 2500 кадров с регулируемой скоростью записи и воспроизведения. |
| Общие данные | |
| ЖК-дисплей | TFT цветной (LCD, 480×234 точек), диагональ 17,8 см (8х18 дел) |
| Напряжение питания | 100…240 В (± 10 %), 50 Гц |
| Габаритные размеры | 358 × 156 × 118 мм |
| Масса | 4,5 кг |
Комплектация АКИП-4119/4
| № | Наименование | Количество |
|---|---|---|
| 1. | Осциллограф АКИП-4119/4 | 1 |
| 2. | Шнур питания | 1 |
| 3. | Делитель 1:1/1:10 | 4 |
| 4. | Руководство по эксплуатации | 1 |
| 5. | ПО EasyScope3.0/АКИП | 1 |
- Техническое описание АКИП-4119PDF, 144.33 КБ

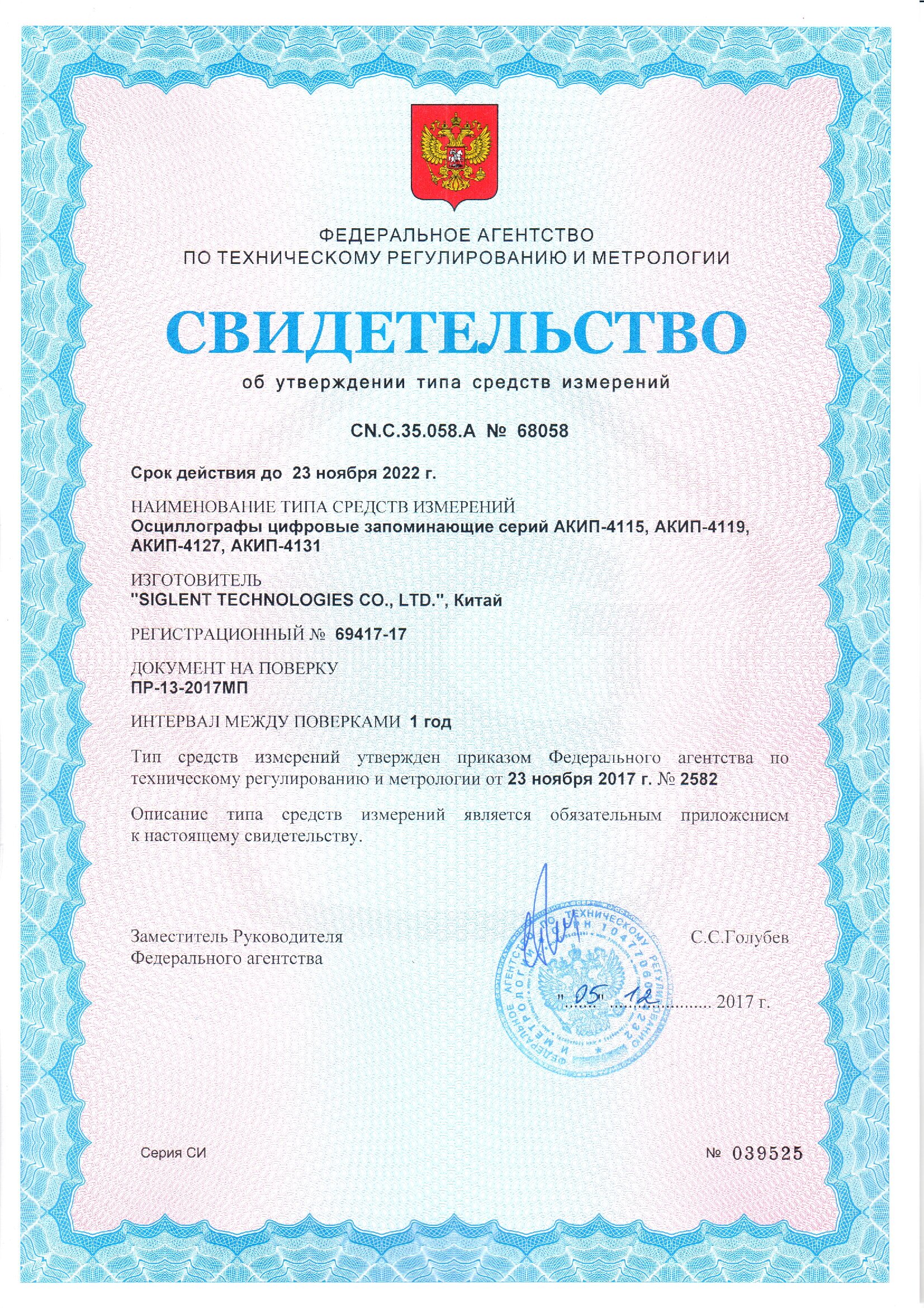

- Госреестр РФ 69417-17JPG, 1.31 МБ
