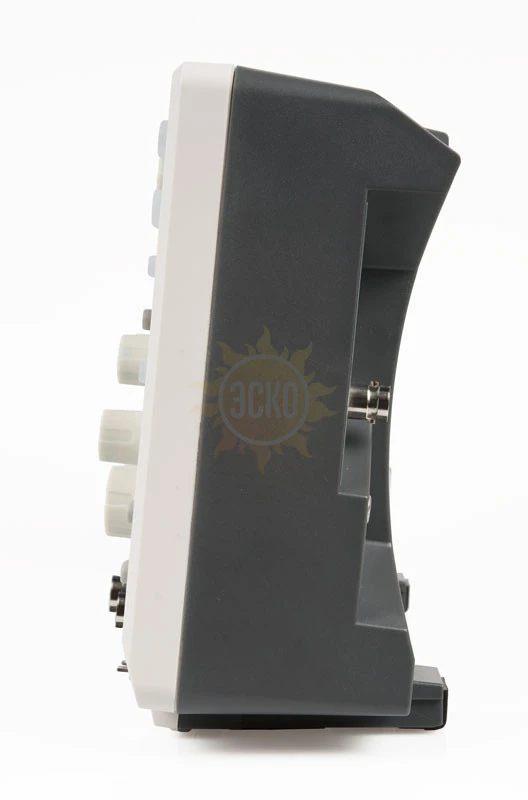

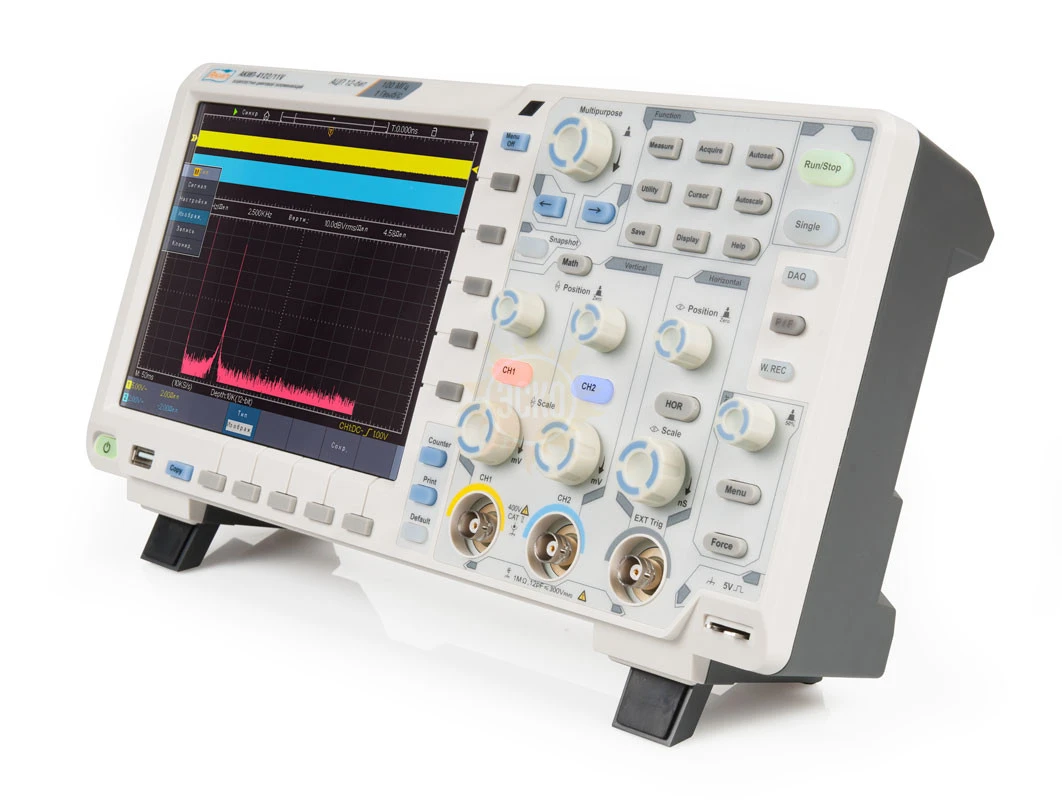

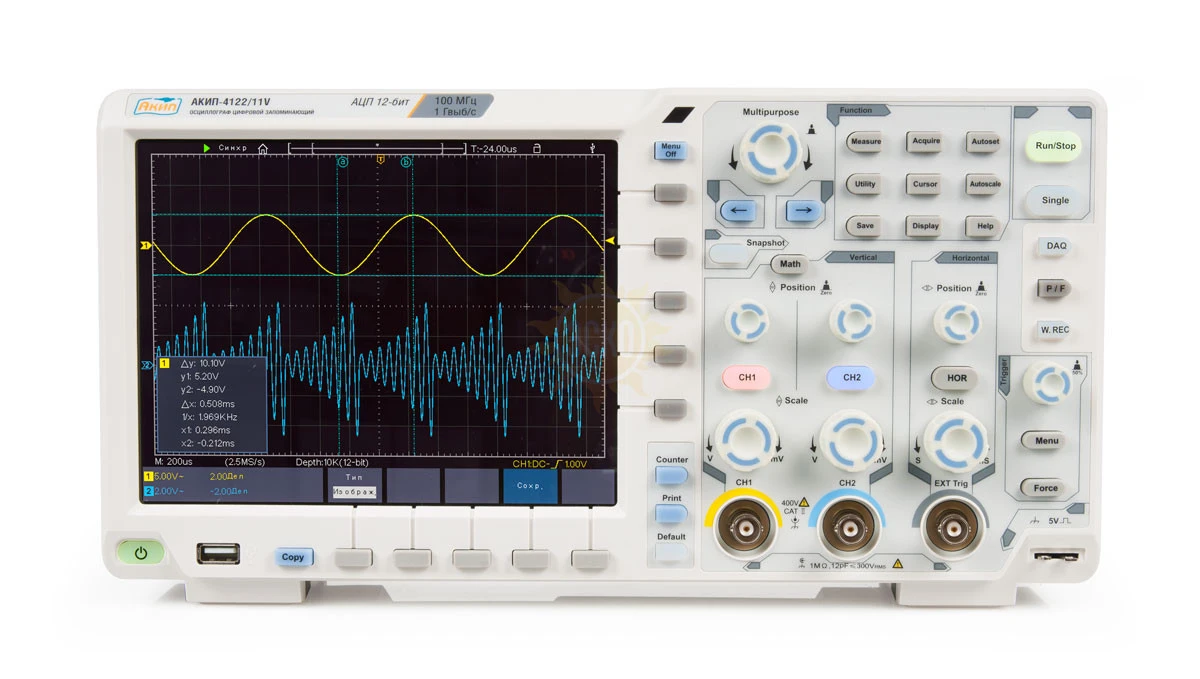

АКИП-4122/9V — цифровой осциллограф + выход VGA

распечатать описание в PDF

Артикул: АКИП-4122/9V

АКИП-4122/9V — цифровой осциллограф + выход VGA

Полоса пропускания МГц

300

Частота дискретизации

1,25 Гвыб/с

Частота дискретизации

1,25 Гвыб/с

Количество каналов

Исполнение

Настольный

Объем памяти (количество точек) на канал

20М

Встроенный прибор

Регистратор

Тип осциллографа

Цифровой запоминающий

на удалённом складе 2 шт.

Ближайшее поступление 06.12.2024

164 903 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

с поверкой +3 900 ₽

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 3 года

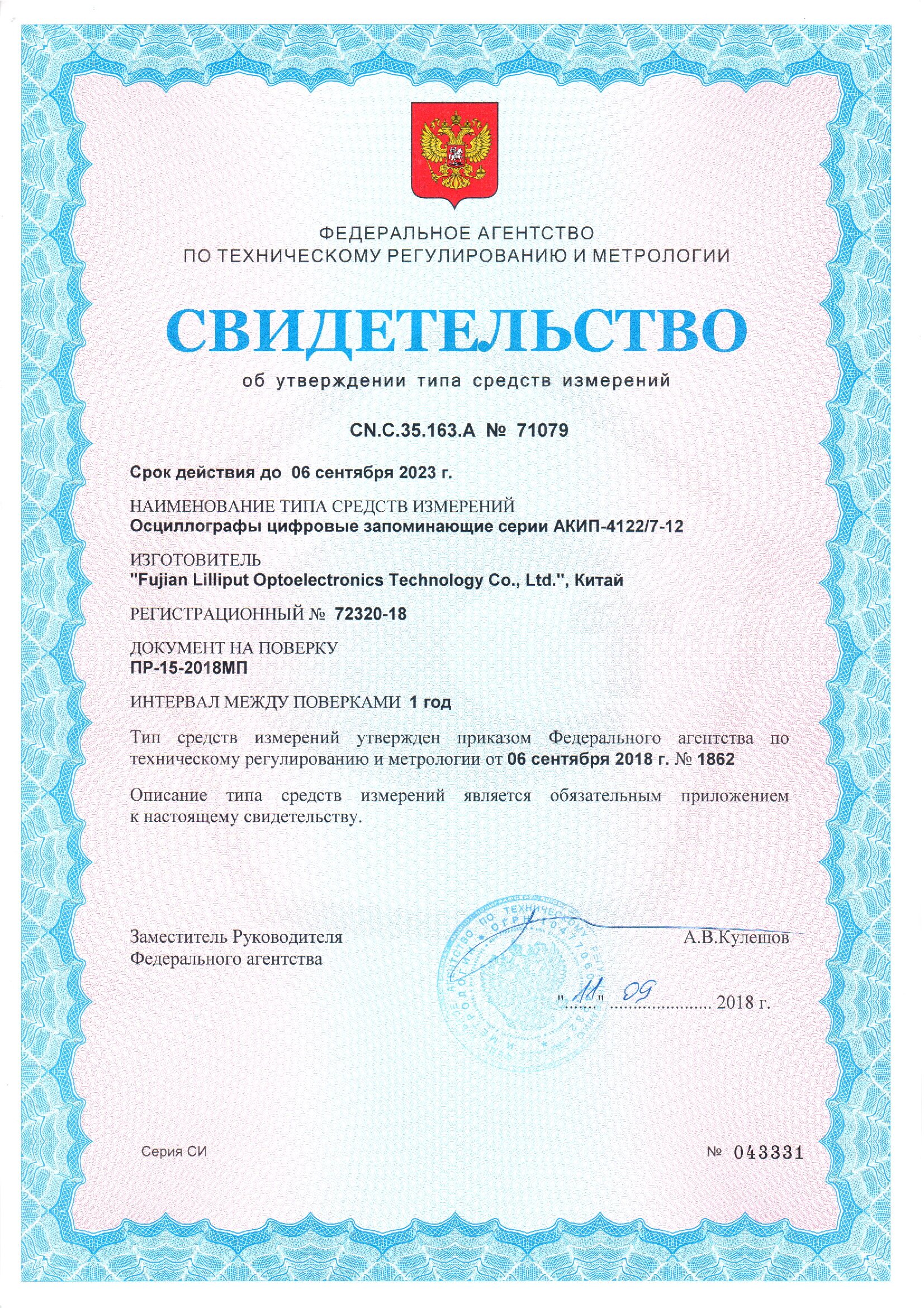

Госреестр 72320-18
до 06.09.2029

Межповерочный интервал 1 год

ТД «ЭСКО» официальный дистрибьютор АКИП в России

Особенности осциллографа цифрового запоминающего АКИП-4122/9V:

Количество каналов: 2 (+ вход внеш. синхр EXT);
Полосы пропускания: 300 МГц;
Объем памяти 40 М (на канал);
Максимальная частота дискретизации: 2,5 ГГц ;
Автоматические измерения параметров (20 видов), курсорные измерения (ΔU; ΔT; 1/ΔT); функции математики (4): сложение, вычитание, умножение*, деление*;
Сбор данных: выборка, пиковый детектор, усреднение, интерполяция (sin Х/x);
Частотный анализ: БПФ, БПФ с.к.з. (на участке 1 кб, окна - 4 типа);
Цифровые фильтры (ФВЧ, ФНЧ);
Режимы растяжки окна (ZOOM), самописец X-Y, «по-кадровой» регистрации осциллограмм (запись и воспроизведение до 1000 кадров);
Память: 100 осциллограмм, 8 профилей настроек;
Интерфейс: USB 2.0, LAN для управления и сохранения данных;
Выход для внешнего монитора (VGA);
Цветной TFT-дисплей (20 см) с регулируемой яркостью;
Опции: мультиметр, генератор сигналов, WiFi, сенсорный экран;
Опция декодирования протоколов: RS232, SPI, I2C, CAN.

* - Данные математические операции производятся не с абсолютными величинами отсчетов АЦП, полученными в результате оцифровки сигнала, а с числовыми номерами уровней квантования АЦП, полученными в результате оцифровки сигнала.

Характеристики АКИП-4122/9V

Тип осциллографа	Цифровой
Число каналов	2
Полоса пропускания	300 МГц
Максимальная частота дискретизации	2,5 ГГц
Максимальный объем памяти	40 МБ
АЦП (бит)	8
Сопротивление входа	50 Ом, 1 МОм
Особенности	Интерполяция - Sin X/х, линейная. Автоматические (до 20-и параметров) и курсорные измерения. Математические функции, БПФ (1 кБ). Цифровые фильтры. Внутренняя память - 100 осциллограмм и 8 профилей настроек. Выход для внешнего монитора (VGA). Опции - батарейное питание, мультиметр, генератор сигналов, Wi-Fi, сенсорный экран, декодирование протоколов.
Интерфейс	USB, LAN
Дисплей	TFT, диагональ 20 см, разрешение 800х600
Масса (кг)	2,6

Комплектация АКИП-4122/9V

№	Наименование	Количество
1.	Осциллограф цифровой запоминающий АКИП-4122/9V	1
2.	Пробник осцилографический	2
3.	Кабель USB	1
4.	Шнур питания	1
5.	CD с программным обеспечением для связи с ПК	1
