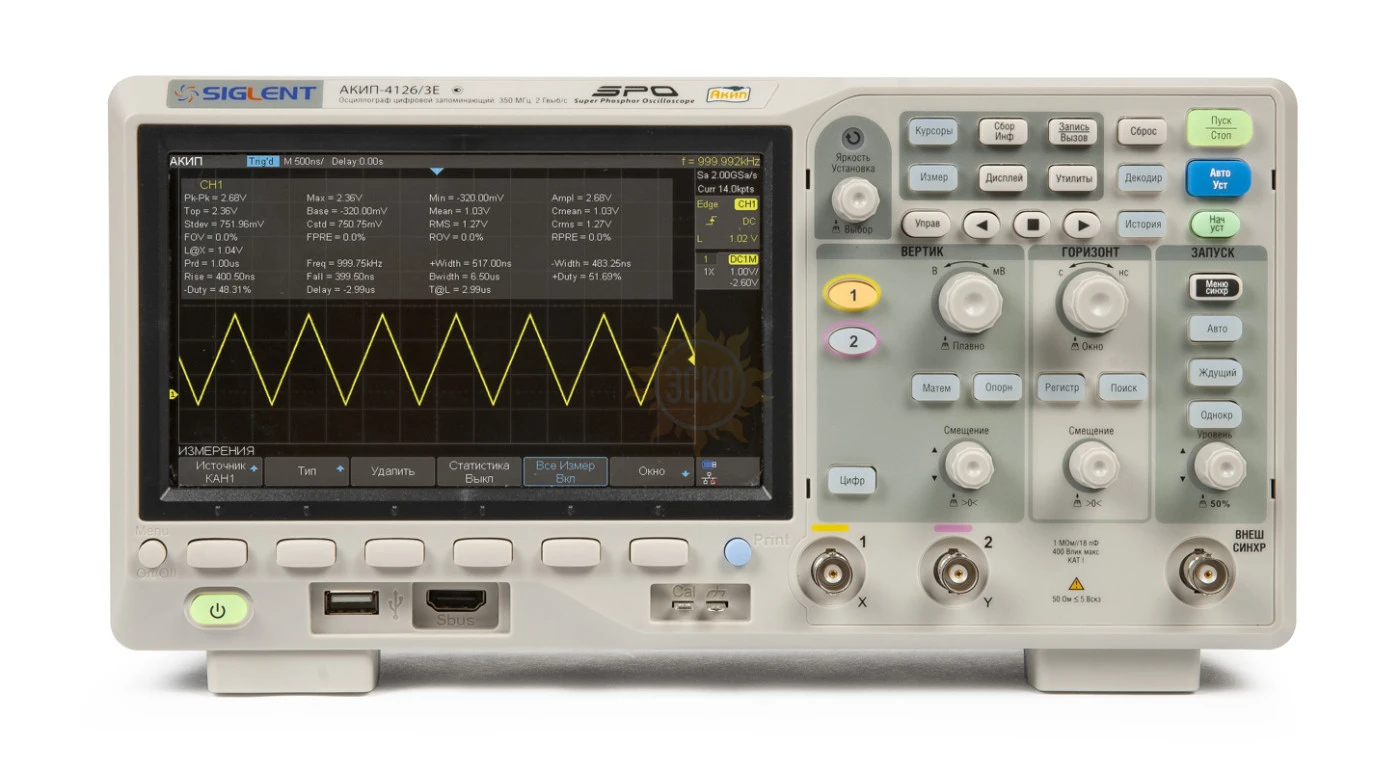

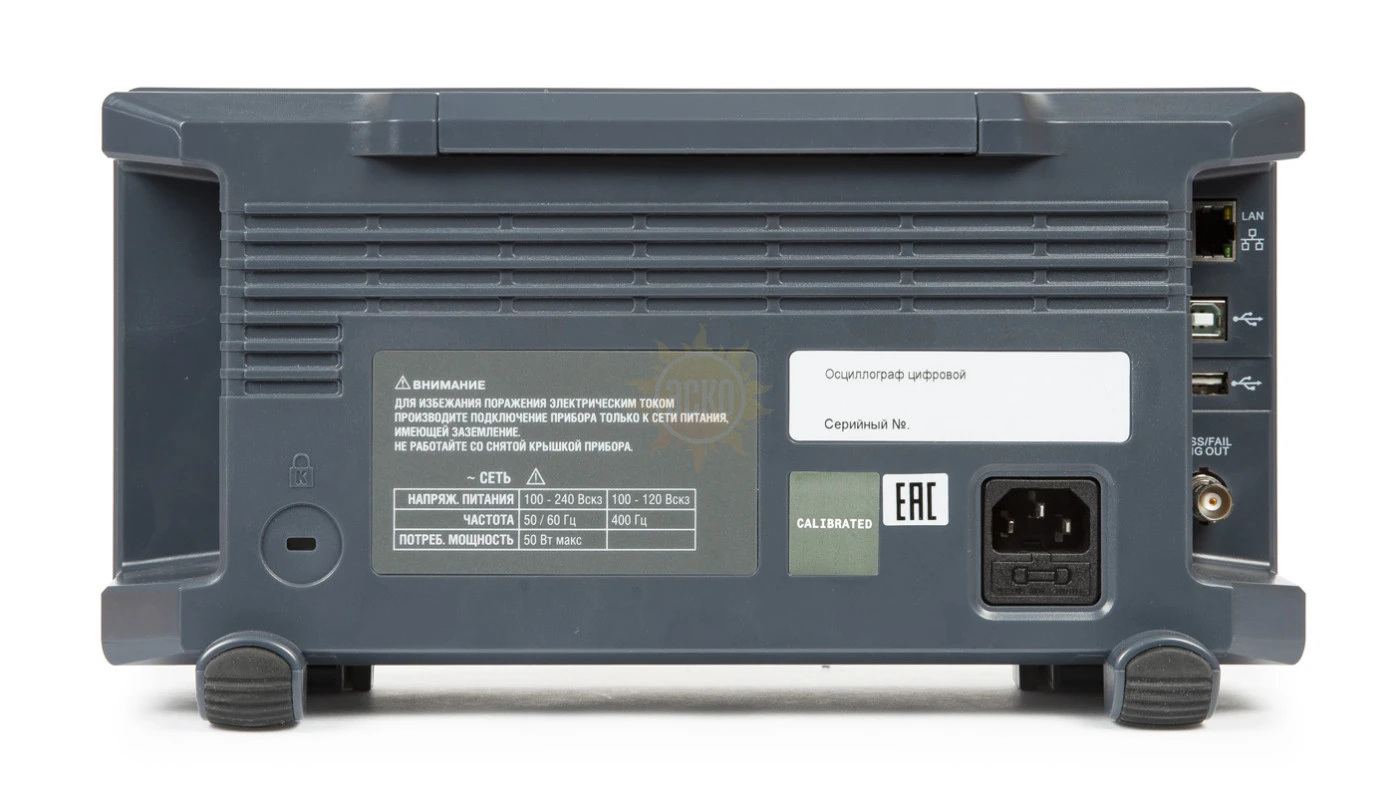

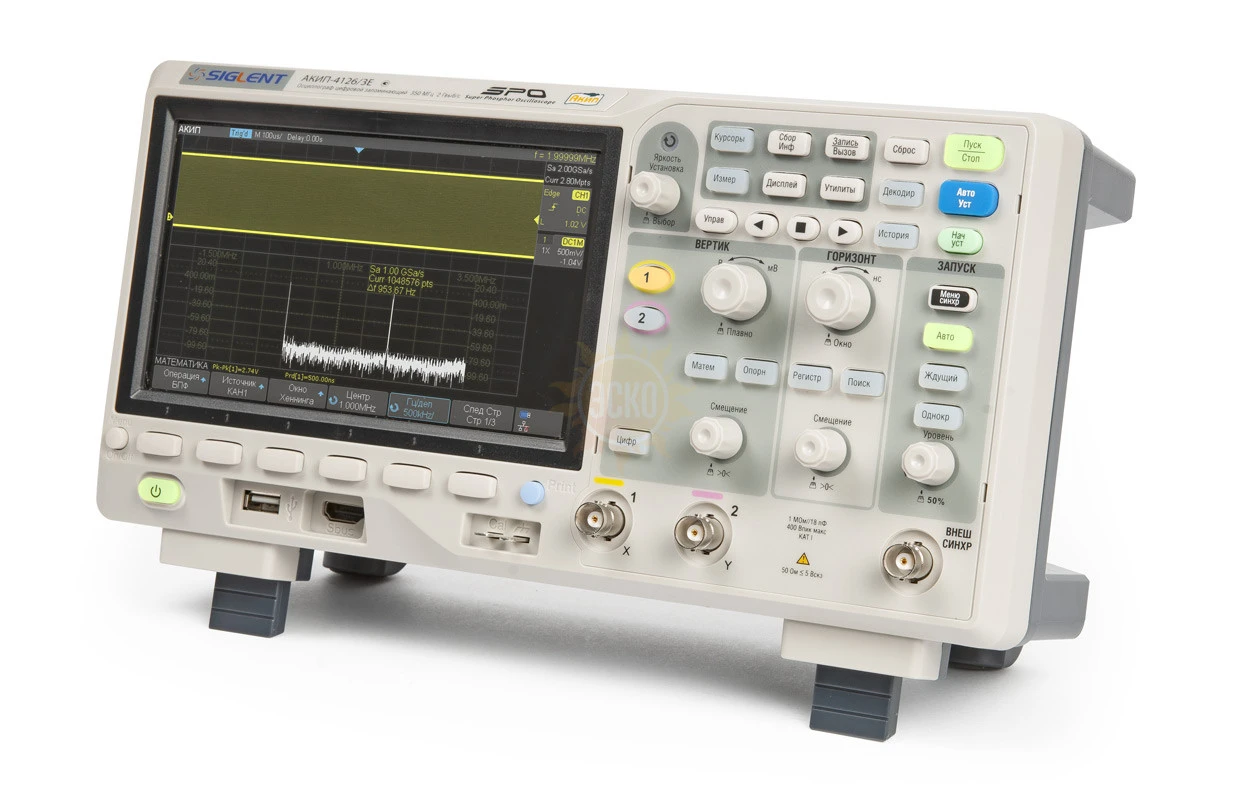

Осциллограф АКИП-4126/3Е

распечатать описание в PDF

Полоса пропускания МГц

350

Частота дискретизации

2 ГГц

Количество каналов

Исполнение

Портативный

Объем памяти (количество точек) на канал

14М

Тип осциллографа

Цифровой

цена по запросу

с поверкой +3 900 ₽

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Госреестр 75675-19
до 26.07.2029

ТД «ЭСКО» официальный дистрибьютор АКИП в России

Описание АКИП-4126/3Е

Количество каналов: 2;
Полоса пропускания: 100, 200, 350 МГц;
Максимальная частота дискретизации: 2 ГГц (при объединении);
Объем памяти (на канал): 14 МБ (28 МБ – при объединении);
Скорость обновления экрана: 110.000 осц./с (до 400.000 осц./с в режиме сегментированной развертки);
256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения);
Режимы сбора данных: выборка, пиковый детектор (1 нс), усреднение (4 /…/ 1024), ERES (режим увеличенного разрешения АЦП);
Интерполяция: Sin X/х, линейная;
Амплитудно-частотный анализ: построение диаграмм Боде;
Режим «Поисковая машина / Search» для поиска событий по условиям заданным пользователем;
38 видов автоматических измерений параметров (включая временные задержки), курсорные измерения;
Режим сегментированной памяти: до 80.000 сегментов, минимальное межсегментное время (≤ 2,5 мкс);
Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий;
Функция автоустановки параметров развертки, запуска;
Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) извлечение кв. корня (√);
Частотный анализ (БПФ) при длине памяти 1 МБ;
Синхронизация и декодирование: I2C, SPI, UART/RS232, CAN, LIN;
Опция анализа смешанных сигналов: 16 канальный логический анализатор;
Опциональный USB модуль: функциональный генератор до 25 МГц (стандартные формы) и формирование сигнала произвольной формы;
Интерфейс SBUS для подключения модуля MSO;
Интерфейсы: LAN, USB TMC для управление и экспорт данных;
USB WIFI адаптер;
Цветной, SVGA TFT-дисплей (диагональ 17,8 см).

Характеристики АКИП-4126/3Е

Тип осциллографа	Цифровой
Число каналов	2
Полоса пропускания	350 МГц
Максимальная частота дискретизации	2 ГГц
Максимальный объем памяти	28 МБ
АЦП (бит)	8
Сопротивление входа	50 Ом, 1 МОм
Логические каналы	Опция - 16
Особенности	Высокая скорость обновления экрана до 400.000 осц./сек. Режим сегментированной памяти. Режим HISTORY. Интерполяция - Sin X/х, линейная. Автоматические (до 38-и параметров) и курсорные измерения. Математические функции, БПФ. Синхронизация и декодирование сигналов I2C, SPI, UART/RS232, CAN, LIN
Интерфейс	USB, LAN
Дисплей	TFT, диагональ 17,8 см, разрешение 800х480
Масса (кг)	2,6

Комплектация АКИП-4126/3Е

№	Наименование	Количество
1	Осциллограф цифровой запоминающий АКИП-4126/3E	1
2	Шнур питания	1
3	Делитель 1:1/1:10	2
4	Кабель USB	1
5	Руководство по эксплуатации	1
