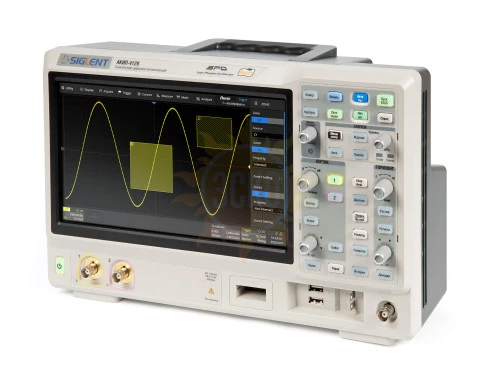

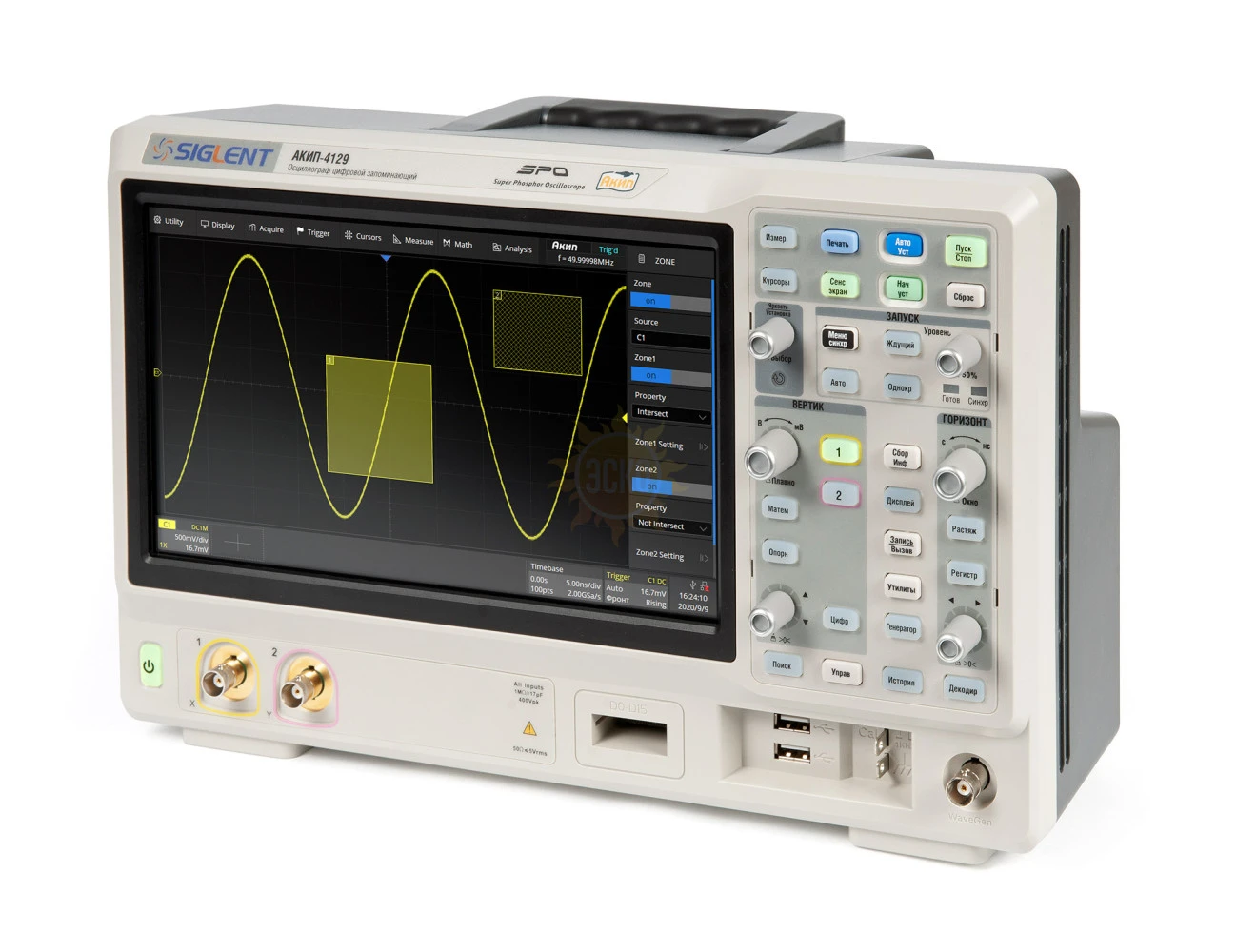

АКИП-4129 — осциллограф

Особенности осциллографа АКИП-4129:

• Количество каналов 2;
• Полоса пропускания  100 МГц, 350 МГц (в зависимости от установленной опции);
• Частота дискретизации: 1 ГГц на канал (2 ГГц при объединении);
• Объем памяти на канал 100 МБ (200 МБ – при объединении);
• Режимы сбора данных: выборка, пиковый детектор (1 нс), ERES (режим увеличенного разрешения АЦП);
• Разрядность АЦП: 8 бит, 10 бит (полоса пропускания 100 МГц, максимальная память 100 МБ);
• 256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения);
• Интерполяция: Sin X/х, линейная;
• Более 50 видов автоматических измерений параметров, курсорные измерения;
• Скорость обновления экрана: 120.000 осц./с (до 500.000 осц./с в режиме сегментированной развертки);
• Режим сегментированной памяти:  до 90000 сегментов, минимальное межсегментное время (≤ 2 мкс);
• Встроенный частотомер: 7 разрядов;
• Амплитудно-частотный анализ: построение диаграмм Боде;
• Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий;
• Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем;
• Функция  автоустановки параметров развертки, запуска;
• Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение квадтраного корня (√);
• Частотный анализ (БПФ), до 2 млн. точек;
• Режимы растяжки окна, самописец и XY;
• Декодирование сигналов: стандартно - I2C, SPI, UART/RS232, CAN, LIN; опция - I2S, MIL-STD-1553B, FlexRay, CAN FD;
• Анализ  смешанных сигналов: 16 канальный логический анализатор (опция);
• Функциональный  генератор до 50 МГц c функцией формирования  стандартных и произвольных форм сигналов (опция);
• Измерение мощности и ПКЭ (опция);

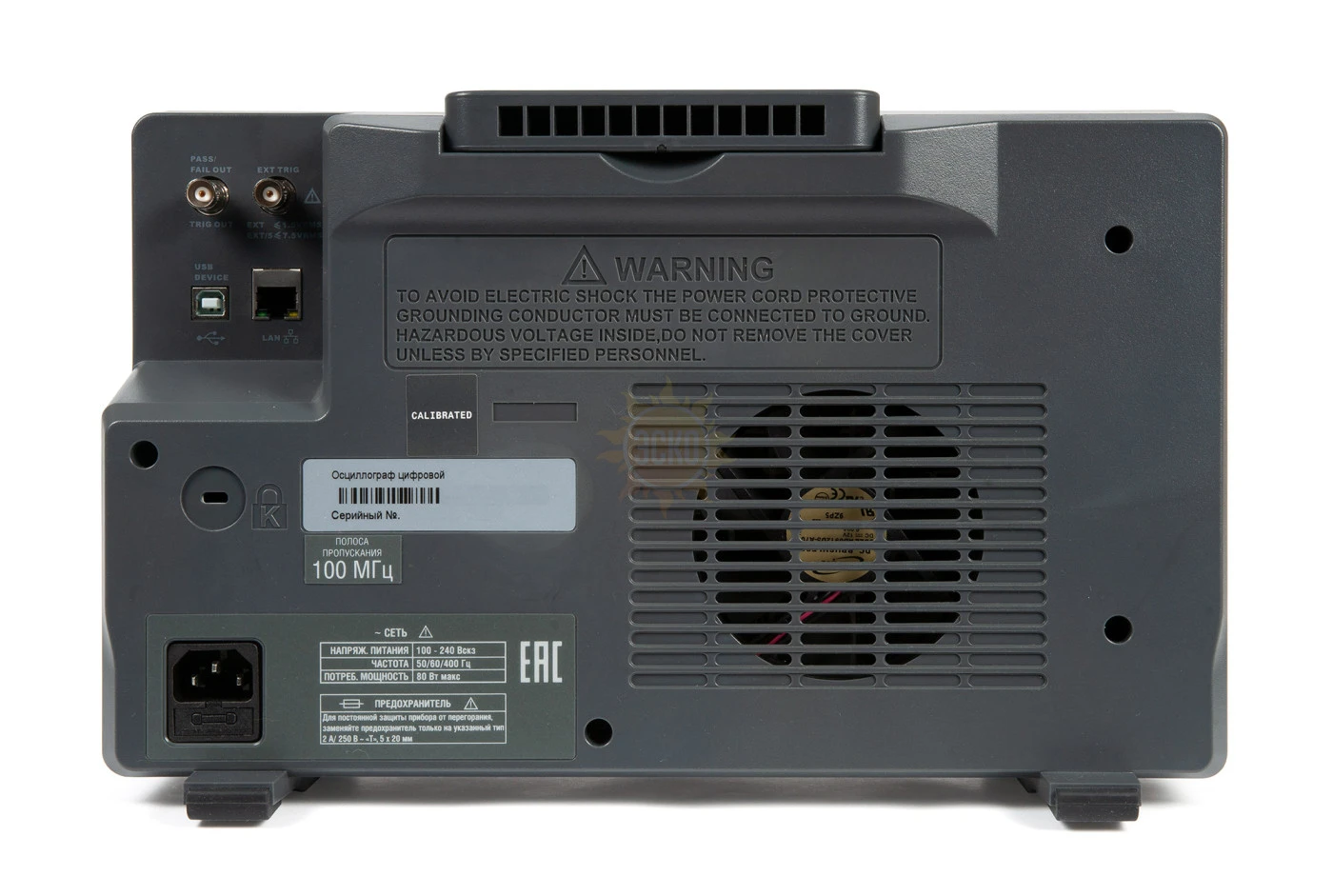

• Интерфейсы: USB TMC (host/device), LAN;

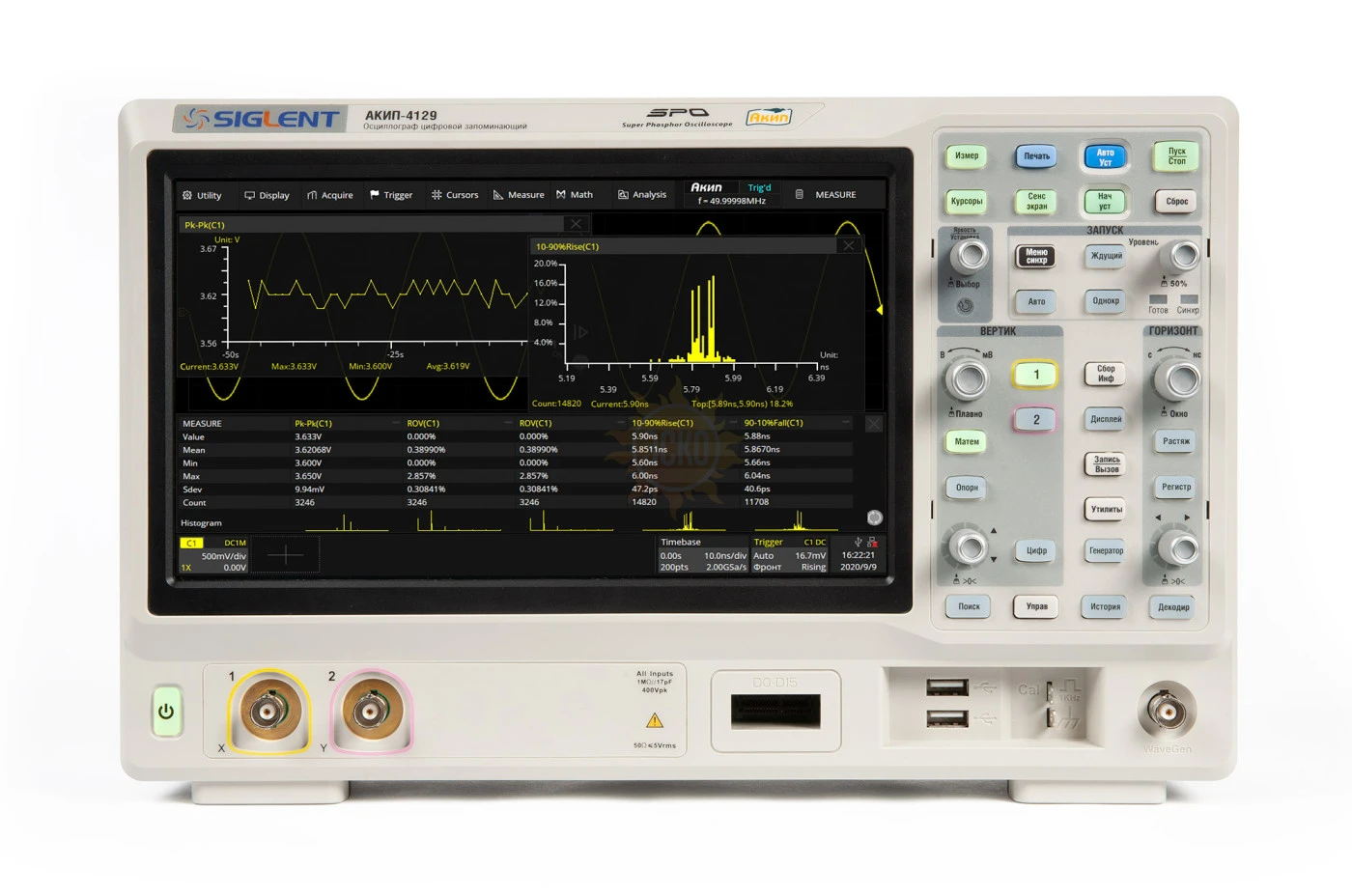

• Большой емкостный сенсорный экран с поддержкой Multi-touch, диагональ 25,65 см,  разрешение 1024 x 600.
