АКИП-4131/1А — осциллограф

распечатать описание в PDF

Артикул: АКИП-4131/1А

Полоса пропускания МГц

100

Частота дискретизации

250 Мвыб/с

Частота дискретизации

250 Мвыб/с

Количество каналов

Исполнение

Настольный

Объем памяти (количество точек) на канал

7М

Тип осциллографа

Цифровой запоминающий

цена по запросу

с поверкой +3 900 ₽

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 3 года

Госреестр 73504-18
до 14.12.2029

Межповерочный интервал 1 год

ТД «ЭСКО» официальный дистрибьютор АКИП в России

Особенности осциллографа АКИП-4131/1А:

Количество каналов: 4;
Полоса пропускания: 100 МГц;
Максимальная частота дискретизации: 1 ГГц (при объединении);
Объем памяти (на канал): 7 МБ (14 МБ – при объединении);
Скорость обновления экрана: 100.000 осц./с (до 400.000 осц./с в режиме сегментированной развертки);
256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения);
Режимы сбора данных: выборка, пиковый детектор (> 2 нс), усреднение (4 /…/ 1024), ERES (режим увеличенного разрешения АЦП);
Интерполяция: Sin X/х, линейная;
Амплитудно-частотный анализ: построение диаграмм Боде;
Режим «Поисковая машина / Search» для поиска событий по условиям заданным пользователем;
38 видов автоматических измерений параметров (включая временные задержки), курсорные измерения;
Режим сегментированной памяти: до 80.000 сегментов, минимальное межсегментное время (≤ 2,5 мкс);
Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий;
Функция автоустановки параметров развертки, запуска;
Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt), извлечение кв. корня (√);
Частотный анализ (БПФ) при длине памяти 1 МБ;
Синхронизация и декодирование: I2C, SPI, UART/RS232, CAN, LIN;
Опция анализа смешанных сигналов: 16 кан логический анализатор;
Опциональный USB модуль: функциональный генератор до 25 МГц (стандартные формы) и формирование сигнала произвольной формы / AWG;

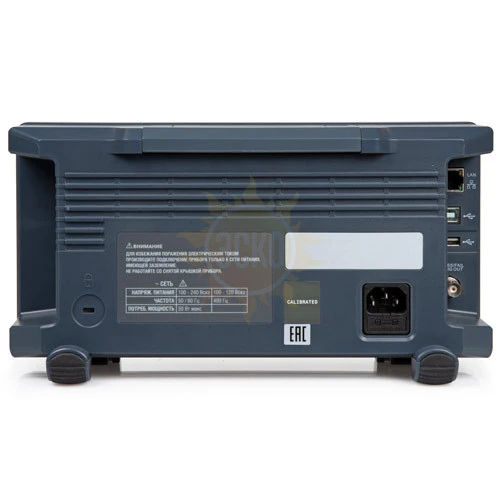

Интерфейсы: LAN, USB TMC для управл. и экспорта данных (host/device);
USB WIFI адаптер;
Цветной SVGA TFT-дисплей (17,8 см) с регулируемой яркостью.

Характеристики АКИП-4131/1А

Тип осциллографа	Цифровой
Число каналов	4
Полоса пропускания	100 МГц
Максимальная частота дискретизации	1 ГГц
Максимальный объем памяти	14 МБ
АЦП (бит)	8
Сопротивление входа	1 МОм
Логические каналы	16 (опция)
Особенности	Высокая скорость обновления экрана до 400.000 осц./сек. Режим сегментированной памяти. Режим HISTORY. Интерполяция - Sin X/х, линейная. Автоматические (до 38-и параметров) и курсорные измерения. Математические функции, БПФ. Амплитудно-частотный анализ, построение диаграмм Боде. Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем. Синхронизация и декодирование сигналов I2C, SPI, UART/RS232, CAN, LIN. Опции - логический анализатор 16 каналов, функциональный генератор до 25 МГц, USB WIFI адаптер.
Интерфейс	USB, LAN
Дисплей	TFT, диагональ 17,8 см, разрешение 800х480
Масса (кг)	2,6

Комплектация АКИП-4131/1А

№	Наименование	Количество
1.	Осциллограф АКИП-4131/1А	1
2.	Шнур питания	1
3.	Делитель	4
4.	Кабель USB	1
5.	CD c программным обеспечением	1
