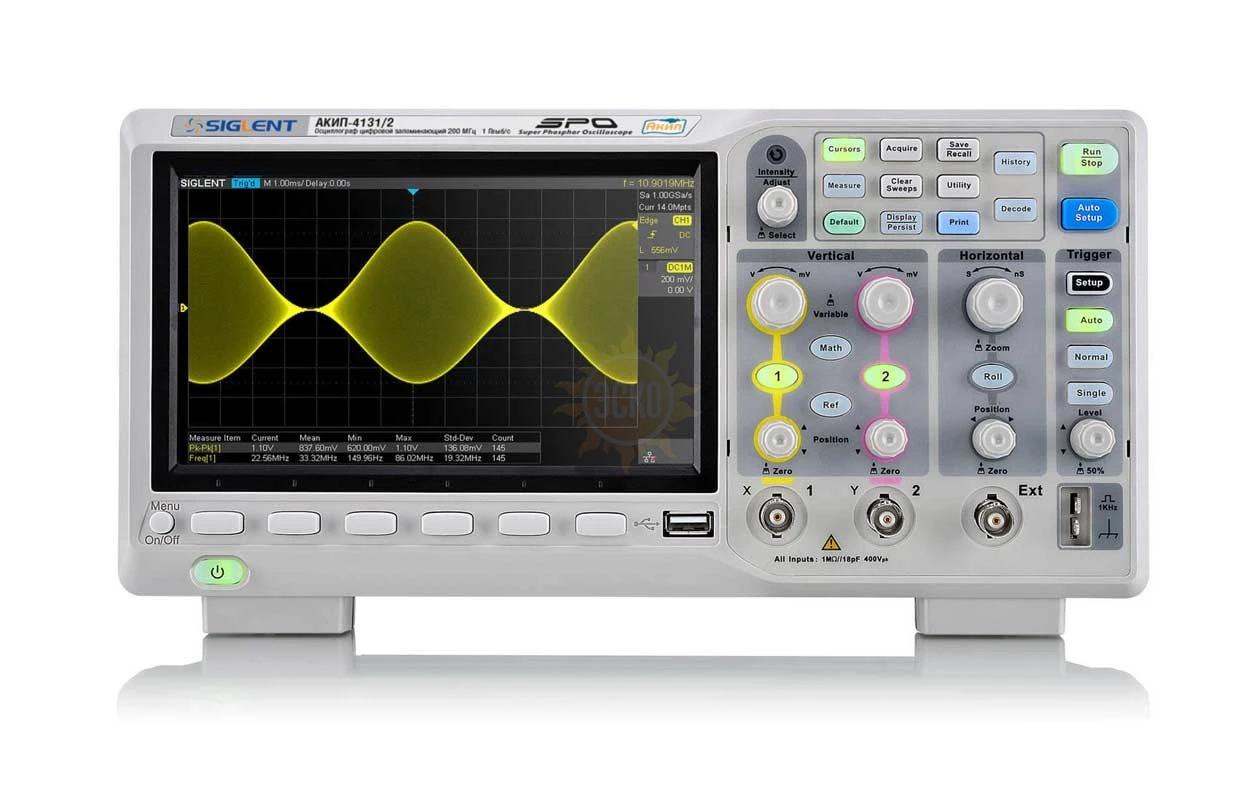

АКИП-4131/2 — осциллограф цифровой запоминающий

распечатать описание в PDF

Артикул: АКИП-4131/2

АКИП-4131/2 — осциллограф цифровой запоминающий

Полоса пропускания МГц

200

Частота дискретизации

500 Мвыб/с

Частота дискретизации

500 Мвыб/с

Количество каналов

Исполнение

Настольный

Объем памяти (количество точек) на канал

7М

Тип осциллографа

Цифровой запоминающий

цена по запросу

с поверкой +3 900 ₽

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 3 года

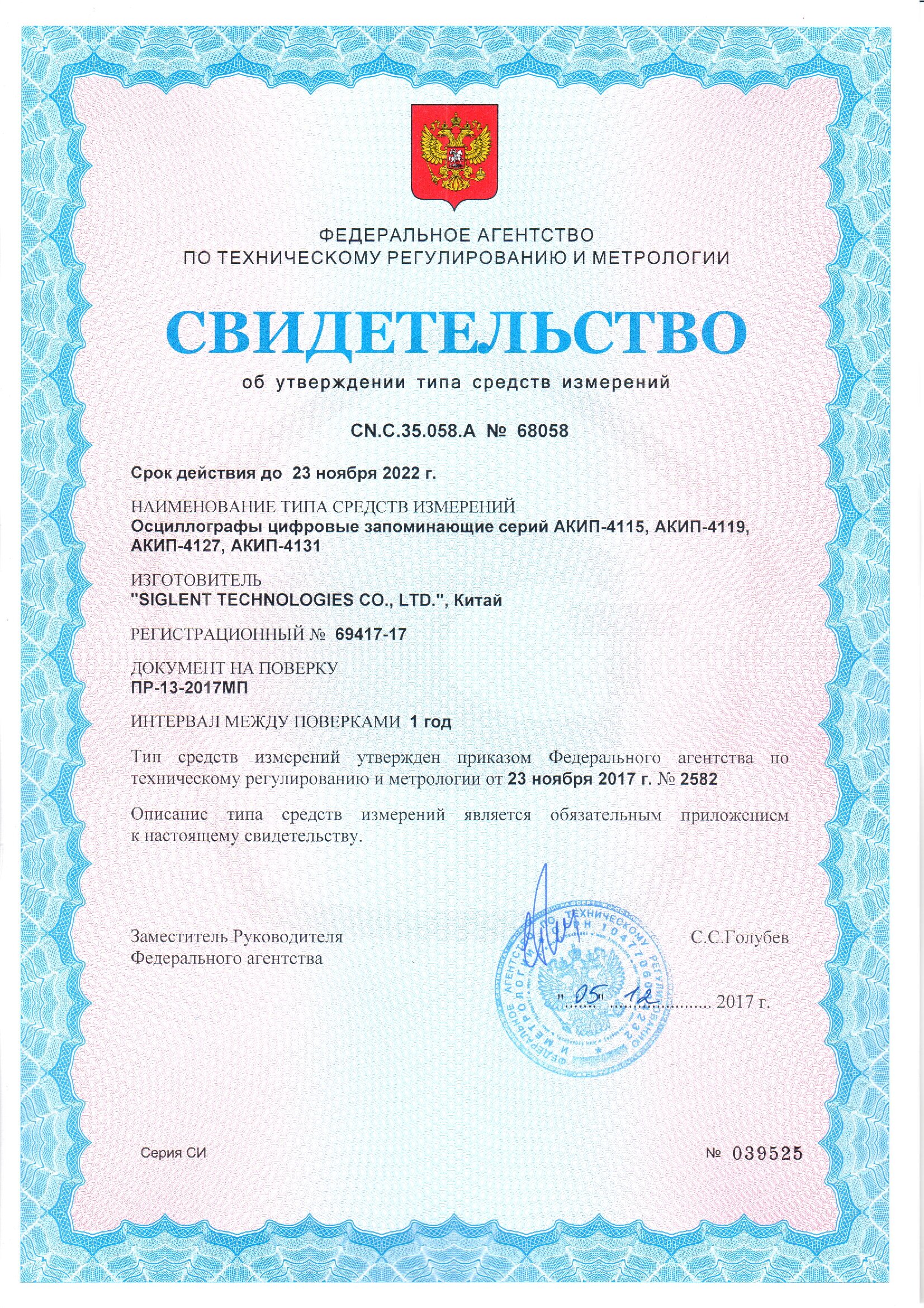

Госреестр 69417-17
до 23.11.2027

Межповерочный интервал 1 год

ТД «ЭСКО» официальный дистрибьютор АКИП в России

Особенности осциллографа цифрового запоминающего АКИП-4131/2:

Количество каналов 2
Полоса пропускания 200 МГц
Максимальная частота дискретизации 1 ГГц
Объем памяти на канал 7 МБ (14 МБ – при объединении)
Высокая скорость обновления экрана до 100.000 осц./сек (до 400.000 осц./сек в режиме сегментированной развертки)
256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения)
Режимы сбора данных: выборка, пиковый детектор (> 1 нс), усреднение (4 /…/ 1024), ERES (режим увеличенного разрешения АЦП)
Интерполяция: Sin X/х, линейная
38 видов автоматических измерений параметров (включая временные задержки), курсорные измерения
Режим сегментированной памяти (до 1000 сегментов)
Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий
Функция автоустановки параметров развертки, запуска
Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение кв. корня (√)
Частотный анализ (БПФ) при длине памяти 1 МБ
Синхронизация и декодирование сигналов I2C, SPI, UART/RS232, CAN, LIN
Интерфейсы: USB TMC для управления и сохранения данных (host/device), LAN
Цветной SVGA TFT-дисплей (17,8 см) с регулируемой яркостью
Русифицированное меню

Характеристики АКИП-4131/2

Тип осциллографа	Цифровой
Число каналов	2
Полоса пропускания	200 МГц
Максимальная частота дискретизации	1 ГГц
Максимальный объем памяти	14 МБ
АЦП (бит)	8
Сопротивление входа	1 МОм
Особенности	Высокая скорость обновления экрана до 400.000 осц./сек. Режим сегментированной памяти. Режим HISTORY. Интерполяция - Sin X/х, линейная. Автоматические (до 38-и параметров) и курсорные измерения. Математические функции, БПФ. Синхронизация и декодирование сигналов I2C, SPI, UART/RS232, CAN, LIN.
Интерфейс	USB, LAN
Дисплей	TFT, диагональ 17,8 см, разрешение 800х480
Масса (кг)	2,5

Комплектация АКИП-4131/2

№	Наименование	Количество
1.	Осциллограф цифровой запоминающий АКИП-4131/2	1
2.	Шнур питания	1
3.	Делитель 1:1/1:10	2
4.	Кабель USB	1
5.	Руководство по эксплуатации	1
