АКИП-4132/7 — цифровой стробоскопический USB-осциллограф

распечатать описание в PDF

Артикул: 00-0009172

АКИП-4132/7 — цифровой стробоскопический USB-осциллограф

Полоса пропускания ГГц

Количество каналов

Исполнение

Настольный

Объем памяти (количество точек) на канал

33К

Встроенный прибор

Анализатор спектра

Тип осциллографа

Цифровой стробоскопический

7 144 112 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

с поверкой +3 900 ₽

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

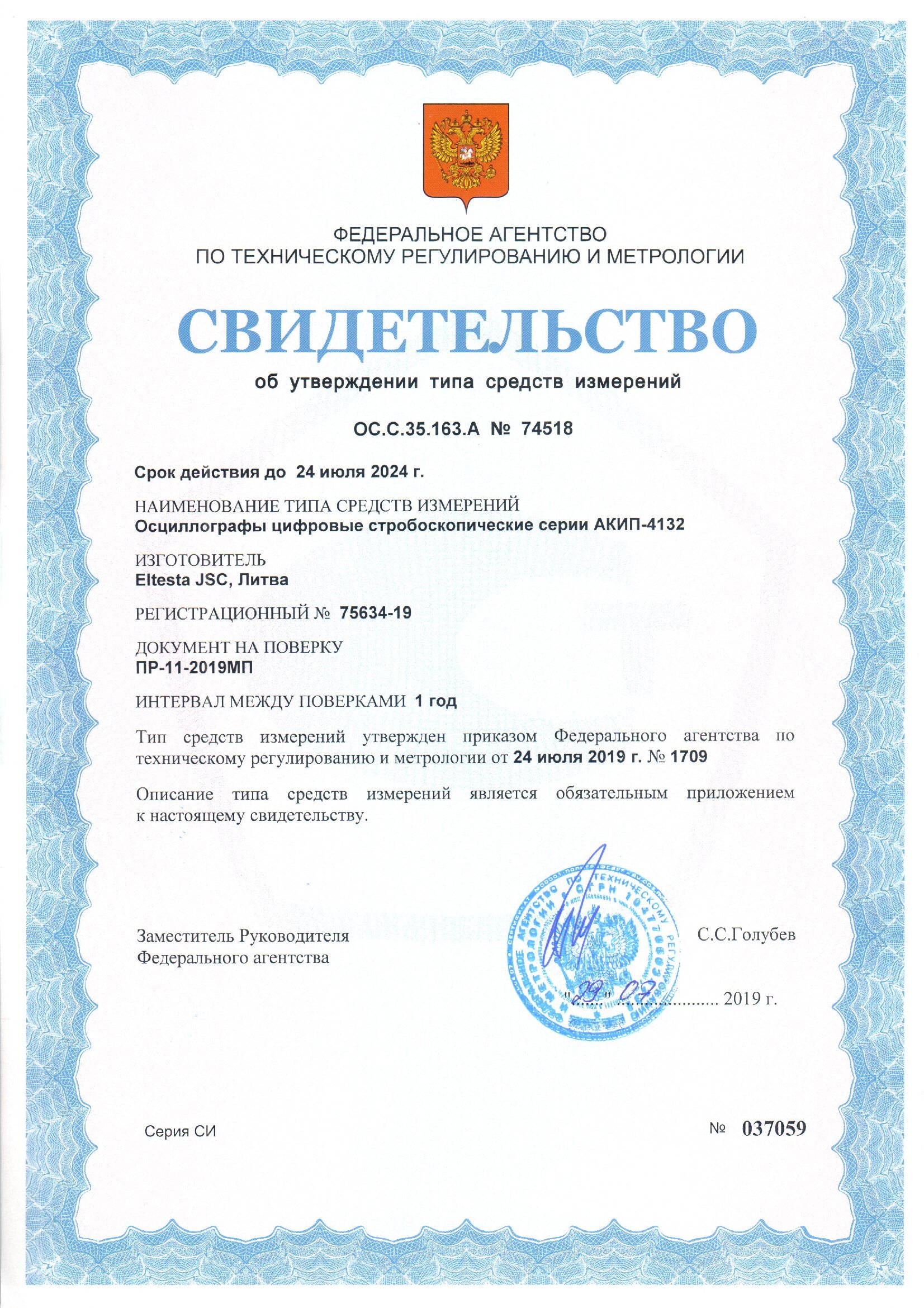

Госреестр 75634-19
до 24.07.2029

Межповерочный интервал 1 год

ТД «ЭСКО» официальный дистрибьютор АКИП в России

Особенности цифрового стробоскопического USB-осциллографа АКИП-4132/7:

2 канала (независимый сбор данных) + вход внешней синхронизации (Ext);
Максимальная полоса пропускания 25 ГГц (в зависимости от модели);
Максимальная частота стробирования до 1 МГц;
Макс. объем памяти до 32 кБ/канал;
АЦП 16 бит, 60 дБ динамический диапазон;
Внеш. синхрониз. до 2,5 ГГц, с делителем частоты до 15 ГГц;
Автоизмерения (более 100 параметров включая измерение «глазковых» диаграмм (NRZ и RZ), БПФ и джиттера и др.); статистика измерений, маркерные измерения (ΔU; ΔT; ΔU/ΔT, F);
Математические функции, включая быстрое преобразование Фурье (БПФ) в 2-х каналах;
Отображение гистограмм параметров (напряжение/ время), усреднение, огибающая, послесвечение;
Автоматизированный тест сигнала по «маске» (более 160 предустановленных шаблонов);
Интерфейсы: LAN/ USB;
ПО под управлением ОС WIN XP SP2 или SP3, Vista, 7,8, 10 (32/64 бит);
Питание от универсального сетевого адаптера;
Ультракомпактный, масса 1,3 кг.

Характеристики АКИП-4132/7

Тип осциллографа	USB
Число каналов	2
Полоса пропускания	20 ГГц
Максимальный объем памяти	32 кБ
АЦП (бит)	16
Сопротивление входа	50 Ом
Особенности	Цифровой стробоскопический USB-осциллограф. Максимальная частота стробирования до 1 МГц. Оптический вход, частота до 9,5 ГГц, диапазон длин волн, 750 нм ... 1650 нм. Внешняя синхронизация до 2,5 ГГц, с делителем частоты до 15 ГГц. Дополнительный вход, внешняя синхронизация с восстановлением тактовой частоты до 11,3 Гб/с. Автоизмерения (более 100 параметров включая измерение «глазковых» диаграмм (NRZ и RZ), БПФ и джиттера и др.), статистика измерений, маркерные измерения (?U, ?T, ?U/?T, F). Математические функции, включая быстрое преобразование Фурье (БПФ) в 2-х каналах. Отображение гистограмм параметров (напряжение/ время), усреднение, огибающая, послесвечение. Автоматизированный тест сигнала по «маске» (более 160 предустановленных шаблонов).
Интерфейс	USB, LAN
Питание	12 В ± 5%, (универсальный AC/DC адаптер)
Масса (кг)	1,3

Комплектация АКИП-4132/7

№	Наименование	Количество
1.	Осциллограф АКИП-4132/7	1
2.	Кабель USB	1
3.	Кабель LAN	1
4.	Адаптер питания	1
5.	Ключ пластиковый рожковый	1
6.	Адаптер SMA m-f (установлен на входах осциллографа)	2
7.	Аттенюатор 10 дБ (10 ГГц ) SMA m - f	1
8.	Резистивный делитель мощности (тройник) 6 дБ (18 ГГц ) SMA f - f - f 50 Ом	1
9.	Кабель SMA – SMA m - m 50 Ом 1 0 см	2
10.	Руководство по Эксплуатации	1
11.	Программное обеспечение (на CD)	1
12.	Жесткая сумка из пластика	1
