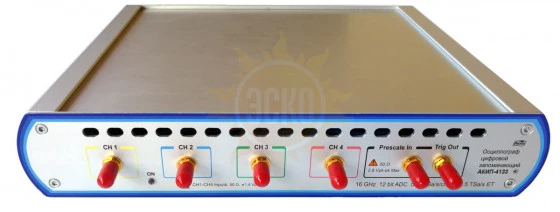

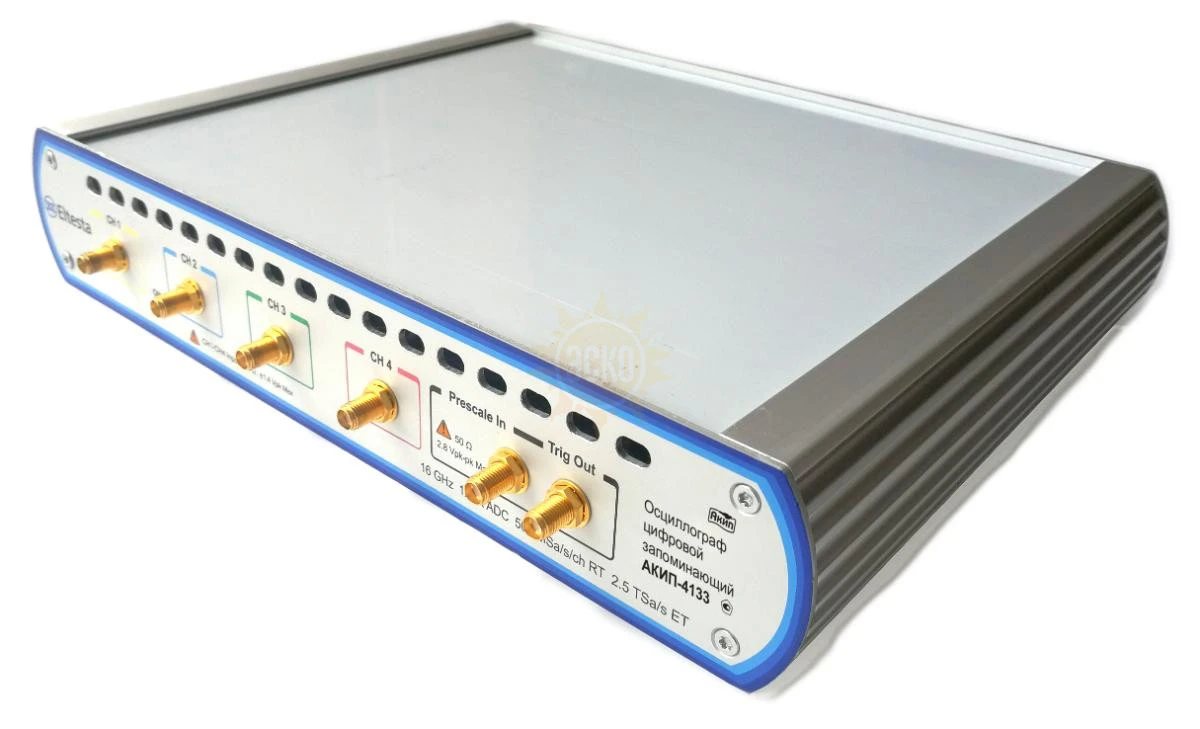

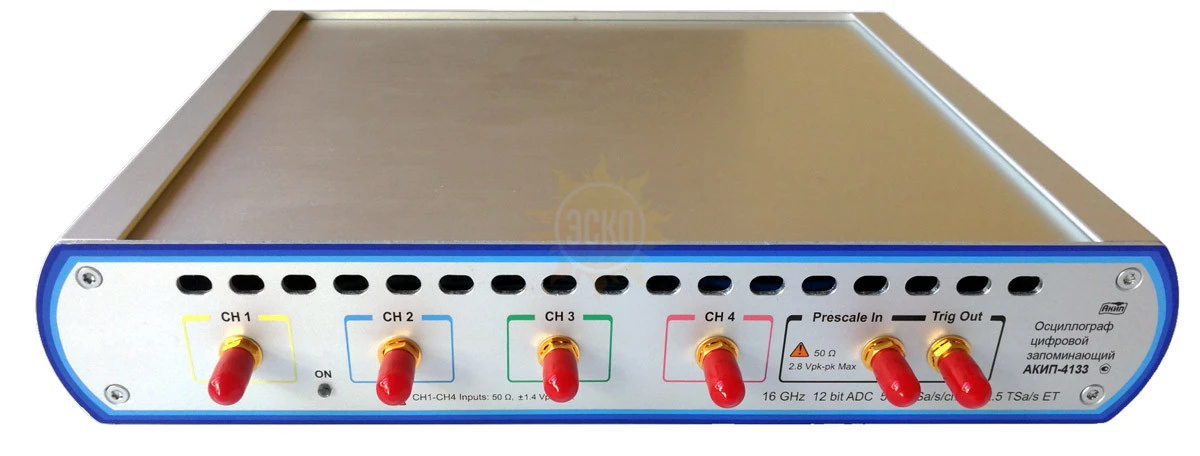

АКИП-4133/1 — осциллограф

распечатать описание в PDF

Артикул: АКИП-4133/1

Частота дискретизации

500 Мвыб/с

Полоса пропускания ГГц

Частота дискретизации

500 Мвыб/с

Количество каналов

Исполнение

Настольный

Объем памяти (количество точек) на канал

125К

Тип осциллографа

Цифровой запоминающий

цена по запросу

с поверкой +3 900 ₽

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

Госреестр 75599-19
до 17.07.2029

Межповерочный интервал 1 год

ТД «ЭСКО» официальный дистрибьютор АКИП в России

Особенности осциллографа АКИП-4133/1:

4 канала (независимый сбор данных) + вход внешней синхронизации (Ext);
Полоса пропускания: 16 ГГц или ограничение ПП до 450 МГц или 100 МГц;
АЦП 12 бит;
Максимальная частота стробирования 500 Мвыб/с;
Максимальный объем памяти до 62,5 кБ/канал;
Внешняя синхронизация до 12 ГГц;

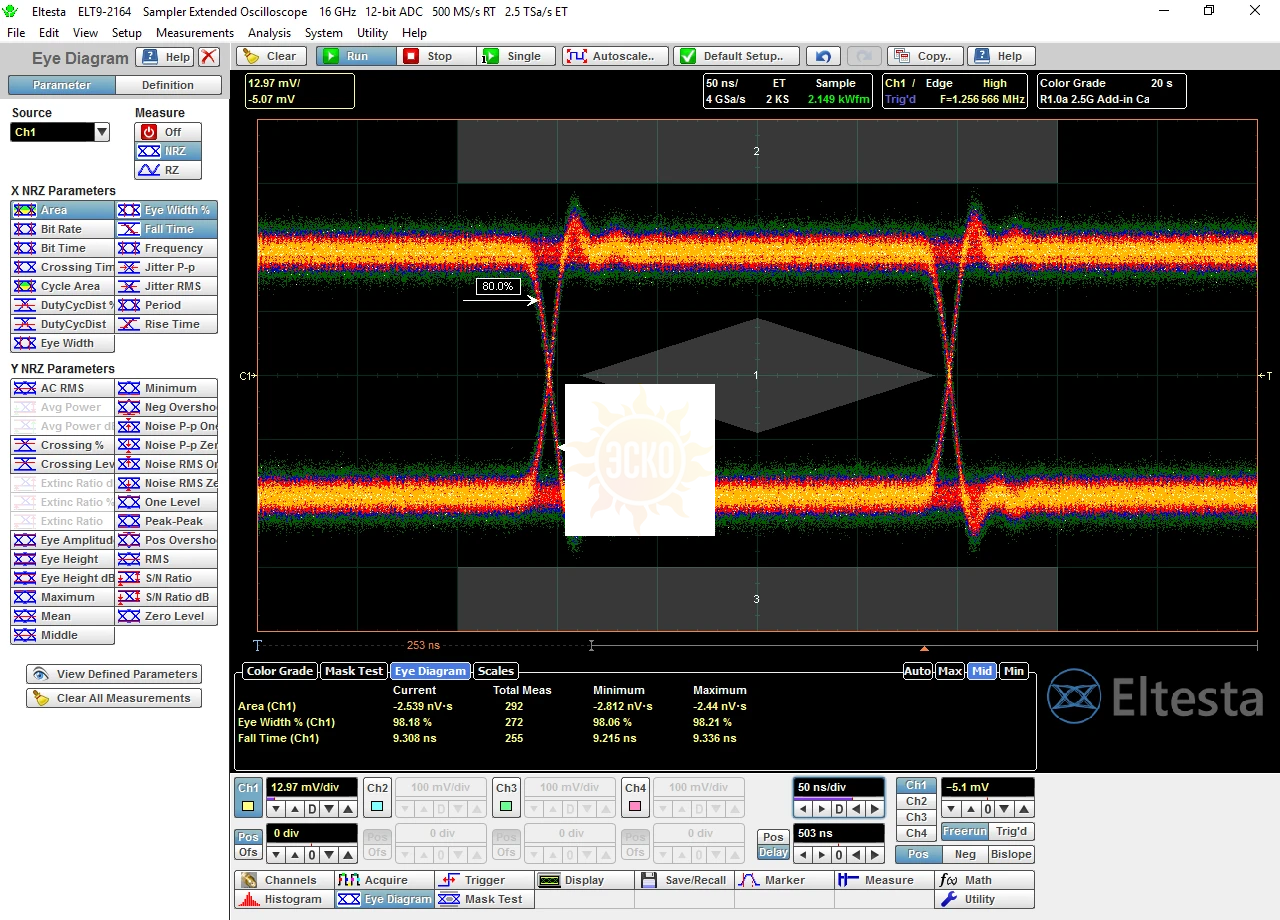

Автоизмерения (до 138 параметров включая измерение «глазковых» диаграмм (NRZ и RZ), БПФ и джиттера и др.); статистика измерений, маркерные измерения (DU; DT; DU/DT, F);
Математические функции, включая быстрое преобразование Фурье (БПФ) в 2-х каналах;
До 4 статистических измерений, выполняемых одновременно;
Отображение гистограмм параметров (напряжение/ время), усреднение, огибающая, послесвечение;
Автоматизированный тест сигнала по «маске» (167 предустановленных шаблонов);
Интерфейсы USB, LAN.

Характеристики АКИП-4133/1

Тип осциллографа	USB
Число каналов	2
Полоса пропускания	16 ГГц
Максимальный объем памяти	125 кБ (62,5 кБ на активный канал)
АЦП (бит)	12
Сопротивление входа	50 Ом
Особенности	Цифровой запоминающий USB-осциллограф «2 в 1» (эквивалентное время + реальное время). Время нарастания от 29,2 пс. Максимальная частота стробирования 500 МГц (эквив. время - 2,5 ТГц). Режимы сбора данных - реальное время, эквивалентное время, режим прокрутки, сегментированный режим. Внутренняя синхронизация до 2,5 ГГц, с делителем частоты до 6 ГГц. Внешняя синхронизация с делителем частоты до 16 ГГц. Автоизмерения (более 100 параметров включая измерение «глазковых» диаграмм (NRZ и RZ), БПФ и джиттера и др.), статистика измерений, маркерные измерения (?U, ?T, ?U/?T, F). Математические функции, включая быстрое преобразование Фурье (БПФ). Автоматизированный тест сигнала по «маске» (>100 предустановленных шаблонов по стандартам SONET/ SDH, Fiber Channel, Ethernet, Infiniband, XAUI, ITU G.703, ANSI T1/T102, RapidIO, PCI Express, Serial ATA).
Интерфейс	USB, LAN
Масса (кг)	1,5

Комплектация АКИП-4133/1

№	Наименование	Количество
1.	Осциллограф АКИП-4133/1	1
2.	Адаптер питания со стандартным сетевым кабелем	1
3.	Кабель USB	1
4.	Гаечный ключ	1
