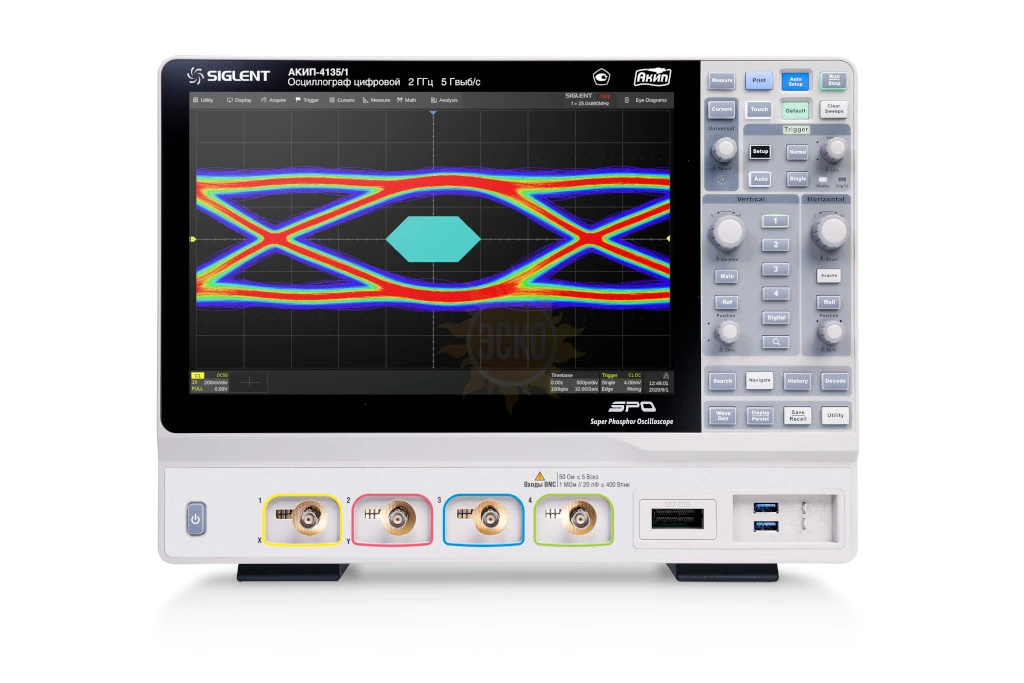

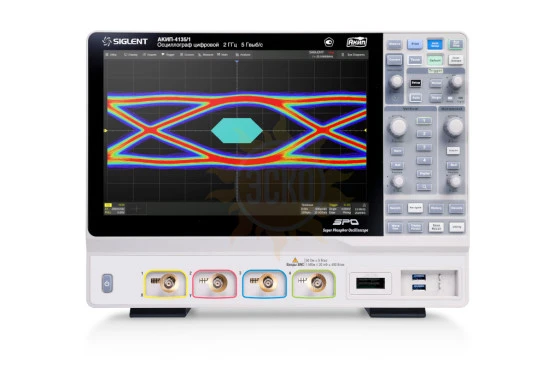

АКИП-4135/1 — осциллограф

Особенности осциллографа АКИП-4135/1

• Количество каналов: 4;
• Полоса пропускания: 500 МГц;
• Частота дискретизации: 5 ГГц на канал (10 ГГц в режиме ESR);
• Объем памяти (1/2/4 канала): 500 МБ/ 250 МБ/ 125 МБ на канал;
• Режимы сбора данных: выборка, пиковый детектор (200 пс), усреднение (4 /…/ 8192), Hi-Res (режим увеличенного разрешения АЦП);
• 256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения);
• Интерполяция: Sin X/х, линейная;
• Более 50 видов автоматических измерений параметров, курсорные измерения
• Скорость обновления экрана: 170.000 осц/с (до 750.000 осц/с в режиме сегментированной развертки);
• Режим сегментированной памяти: до 80.000 сегментов, минимальное межсегментное время (≤ 1,3 мкс);
• Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий;
• Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем;
• Программные измерительные функции вольтметра и частотомера по аналоговым каналам;
• Функция анализа частотных характеристик (диаграммы Боде) при использовании опции генератора;
• Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение квадтратного корня (√);
• Частотный анализ (БПФ), 8 миллионов точек.;
• Режимы растяжки окна, самописец и XY;
• Декодирование сигналов: стандартно - I2C, SPI, UART/RS232, CAN, LIN; опция - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester;
• Программная опция измерения мощности и показателей качества электроэнергии (ПКЭ);
• Программная опция построения глазковых диаграмм и анализ джиттера;
• Программные опции увеличение полосы пропускания с 500 МГц до 1 ГГц, с 1 ГГц до 2 ГГц
• Анализ смешанных сигналов: 16 кан. логический анализатор (опция);
• Функциональный генератор до 25 МГц - стандартные формы сигналов и формирование сигналов произвольной формы (опция);

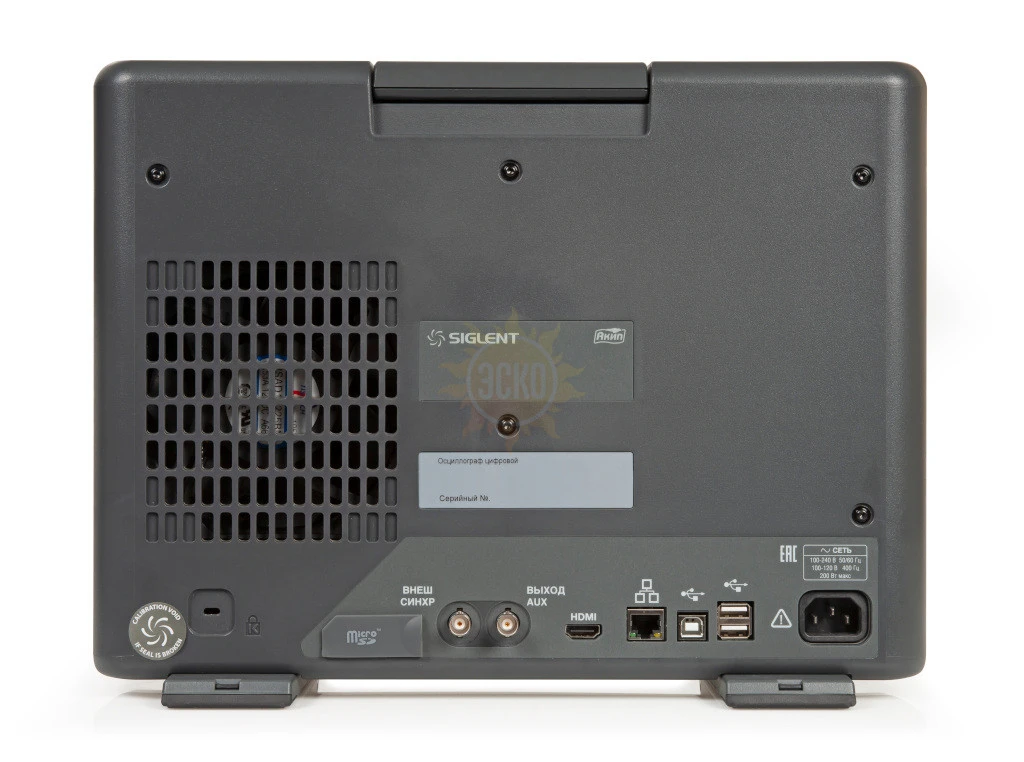

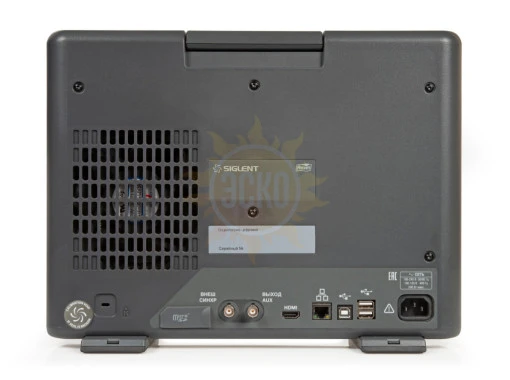

• Интерфейсы: USB TMC (host/device), LAN;
• Видео выход (HDMI);
• Дистанционное управление: команды SCPI на базе USB-TMC, LAN (VXI11/Socket/Telnet, встроенный web server;
• Большой емкостный сенсорный экран с поддержкой Multi-touch, диагональ 30,7 см, разрешение 1280 x 800.
