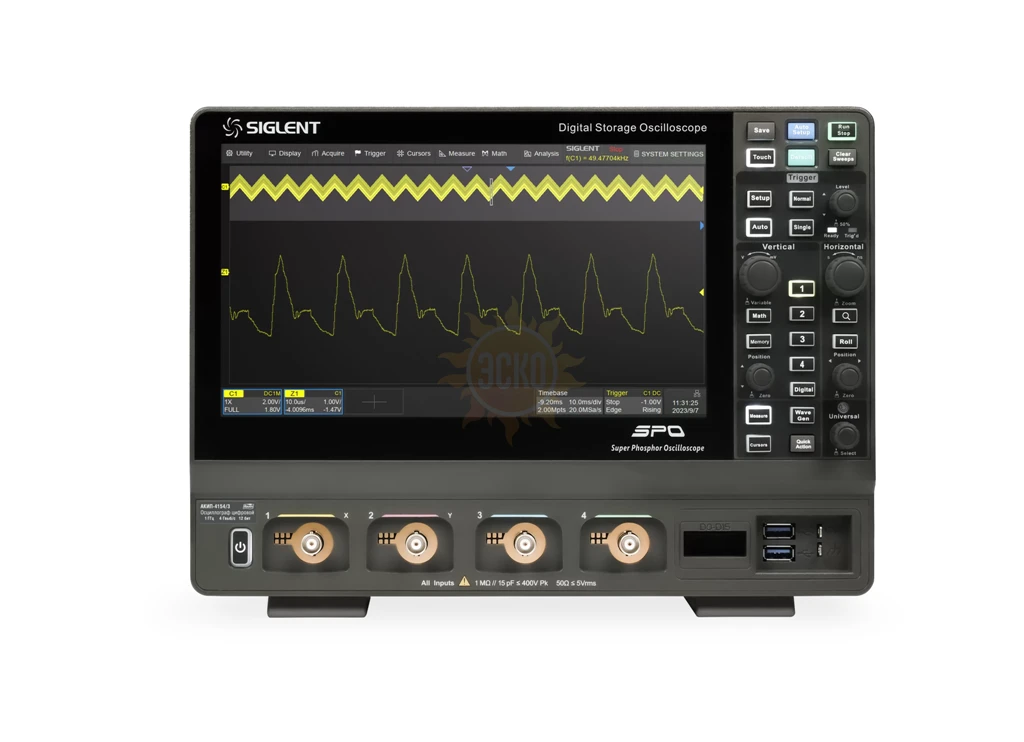

Осциллограф АКИП-4154/3
распечатать
Описание
Новая серия АКИП-4154 это осциллографы высокого разрешения, с разрядностью АЦП 12 бит и уровнем собственных шумов не более 125 мкВ в полосе пропускания 1 ГГц. Осциллографы серии АКИП-4154 позволяют отображать захваченные сигналы с высоким уровнем детализации и с нюансами, теряемые при использовании 8-битного осциллографа. При использовании в осциллографе АЦП с разрядностью 12 бит измерения являются более точным и не подверженными влиянию шумов квантования.
Серия АКИП-4154 состоит из трех моделей с полосами пропускания 350 МГц, 500 МГц, и 1 ГГц соответственно, каждая модель имеет 4 аналоговых канала и опционально может быть оснащена 16-ю цифровыми каналами. Максимальная частота дискретизации составляет 4 ГГц, максимальный объем памяти 400 МБ на канал.
Полоса пропускания 1 ГГц в модели АКИП-4154/3, доступна только при 2-х активных каналах, при активных 4-х каналах полоса пропускания снижается до 800 МГц. Ниже представлен перечень всех доступных моделей осциллографов в серии АКИП-4154.
Характеристики Осциллограф АКИП-4154/3
| Тип осциллографа | Цифровой |
| Число каналов | 4 |
| Полоса пропускания | 1 ГГц (в режиме объединения каналов) |
| Максимальная частота дискретизации | 4 ГГц |
| Максимальный объем памяти | 400 МБ |
| АЦП (бит) | 12 |
| Сопротивление входа | 50 Ом, 1 МОм |
| Логические каналы | 16 (опция) |
| Особенности | Осциллограф высокого разрешения, разрядность АЦП 12 бит. Высокая скорость обновления экрана до 750.000 осц./сек. Высокая скорость обновления экрана до 890.000 осц./сек. Режим сегментированной памяти. Режим HISTORY. Интерполяция - Sin X/х, линейная. Автоматические (более 50-и параметров) и курсорные измерения. Математические функции, БФП (4 МБ). Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем. Программные функции вольтметра и частотомера (7 разрядов). Синхронизация и декодирование сигналов, стандартно - I2C, SPI, UART/RS232, CAN, LIN, опционально - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, ARINC429. Опция - логический анализатор 16 каналов. Опция - функциональный генератор до 50 МГц. Опция - измерение мощности и показателей качества электроэнергии (ПКЭ). |
| Интерфейс | USB, LAN, GPIB |
| Дисплей | TFT емкостный сенсорный, диагональ 25,65 см, разрешение 1024 x 600 |
| Масса (кг) | 4,1 |
