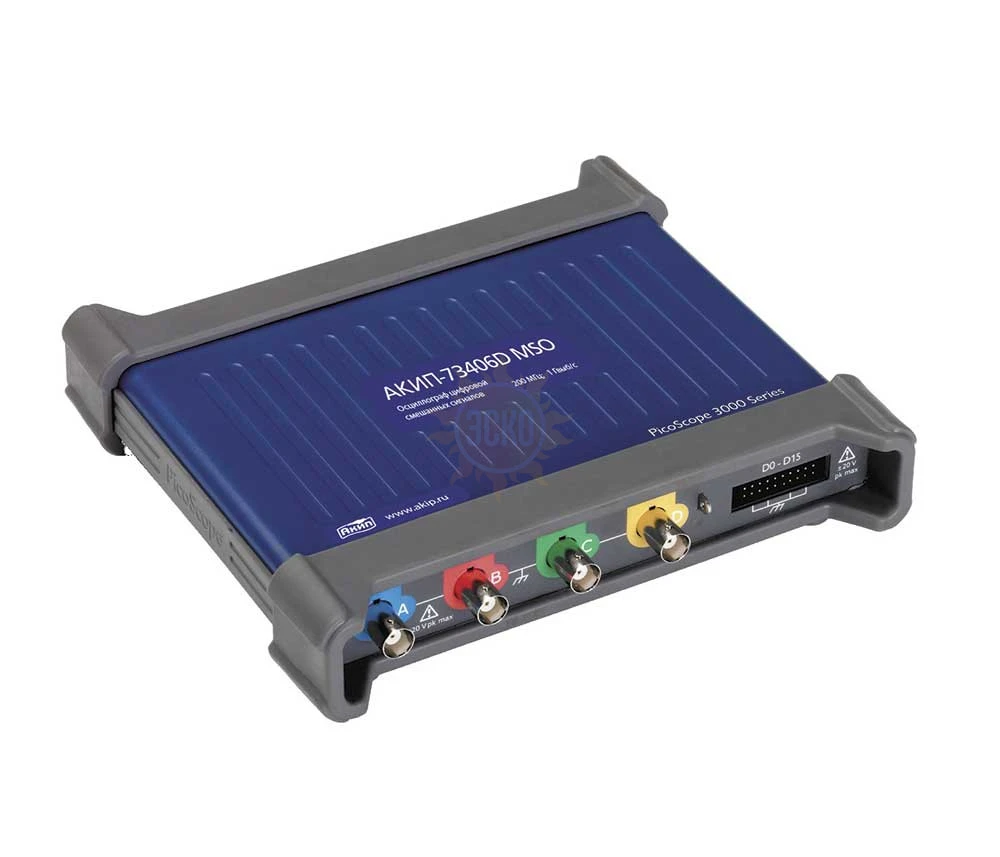

АКИП-73404D MSO — цифровой запоминающий USB-осциллограф смешанных сигналов

Осциллографы серии АКИП-73000D (MSO) совмещают в себе два типа генераторов: функциональный и генератор произвольных форм (СПФ). В память ФГ предустановленно 10 форм сигнала (синус, меандр, треугольник и другие), которые могут синтезироваться с частотой 1 МГц и выходным уровнем до 2 В. Частота дискретизации сигнала генератора СПФ составляет 20 МГц, длинна памяти 32 кБ, а разрешение ЦАП по вертикали составляет 12 бит.

Осциллографы серии АКИП-73000D (MSO) обеспечивает одновременную работу входных каналов в различном сочетании статусов каждого из них: осциллограф (аналоговые и цифровые каналы) / генератор, генератор / анализатор спектра, осциллограф (аналоговые и цифровые каналы)/ анализатор спектра, (по выбору пользователя), обеспечивая выполнение автоматических и курсорных измерений входного сигнала и установку параметров сигнала на выходе генератора.

Комплект поставки осциллографов серии АКИП-73000D (MSO) содержит полный набор необходимых аксессуаров (осциллографические пробники, кабели и микрозажимы для цифровых каналов, кабель USB).

Под управлением внешнего ПК встроенный логический пробник в сочетании с цифровым USB-осциллографом обеспечит широкие возможности по сбору и анализу цифровых последовательностей, облегчит настройку электронных устройств, отладку и диагностику многоканальных цифровых систем в полевых условиях.

Особенности цифрового запоминающего USB-осциллографа смешанных сигналов АКИП-73404D MSO:

• «5 в 1»: осциллограф, анализатор спектра, анализатор последовательных данных, функциональный генератор, генератор сигналов СПФ (AWG);
• Осциллограф: 4 канала + 16 цифровых каналов;
• Полоса пропускания: 70 МГц;
• Максимальная частота дискретизации: 1 ГГц (для однократного сигнала при объединении каналов), эквивалентная 2,5 ГГц ;
• Максимальный объем памяти: 128 МБ;
• Декодирование сигналов: CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI, USB (single-ended);
• Анализатор спектра: в полной полосе пропускания (одновременно с осциллографом), БПФ при длине памяти до 1 МБ;
• Функциональный генератор (до 1 МГц/ 4 В п-п): синус, меандр, треугольник, постоянное напряжение /DC, пила, Sin X/x, колоколообразный (half-sine), бел. шум, ПСП/ PRBS (одновременно с осциллографом!);
• Формирование сигналов СПФ/ AWG: до 1 МГц, ЦАП 12 бит, частота дискретизации 20 МГц, память 32 кБ;
• Сегментированная память 10.000 осциллограмм (во внутренний буфер), цифровая растяжка/ Zoom (x2.000.000);
• Цифровая регистрация на ПК (streaming mode): дискретизация 10 МГц, память 100 МБ (объем упр. софта), при использовании ресурсов SDK - макс. объем определяется системными параметрами ПК;
• Автоизмерения (более 20 параметров); курсорные измерения (ΔU; ΔT);
• Математика: 30 функций (4 оператора – вх.кан./ опорн.осцилл./ время/ число π);
• Допусковый контроль (тест по маске);
• Интерфейс USB 3.0;
• ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.(32/ 64 битн.).
