АКИП-76403C — цифровой запоминающий USB осциллограф

распечатать описание в PDF

Артикул: PP886

АКИП-76403C — цифровой запоминающий USB осциллограф

Полоса пропускания МГц

350

Частота дискретизации

1,25 Гвыб/с

Частота дискретизации

1,25 Гвыб/с

Количество каналов

Исполнение

USB-приставка

Объем памяти (количество точек) на канал

512М

Встроенный прибор

Анализатор спектра, Генератор сигналов, Функциональный генератор, Анализатор последовательных данных

Тип осциллографа

Цифровой запоминающий

Снят с производства

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

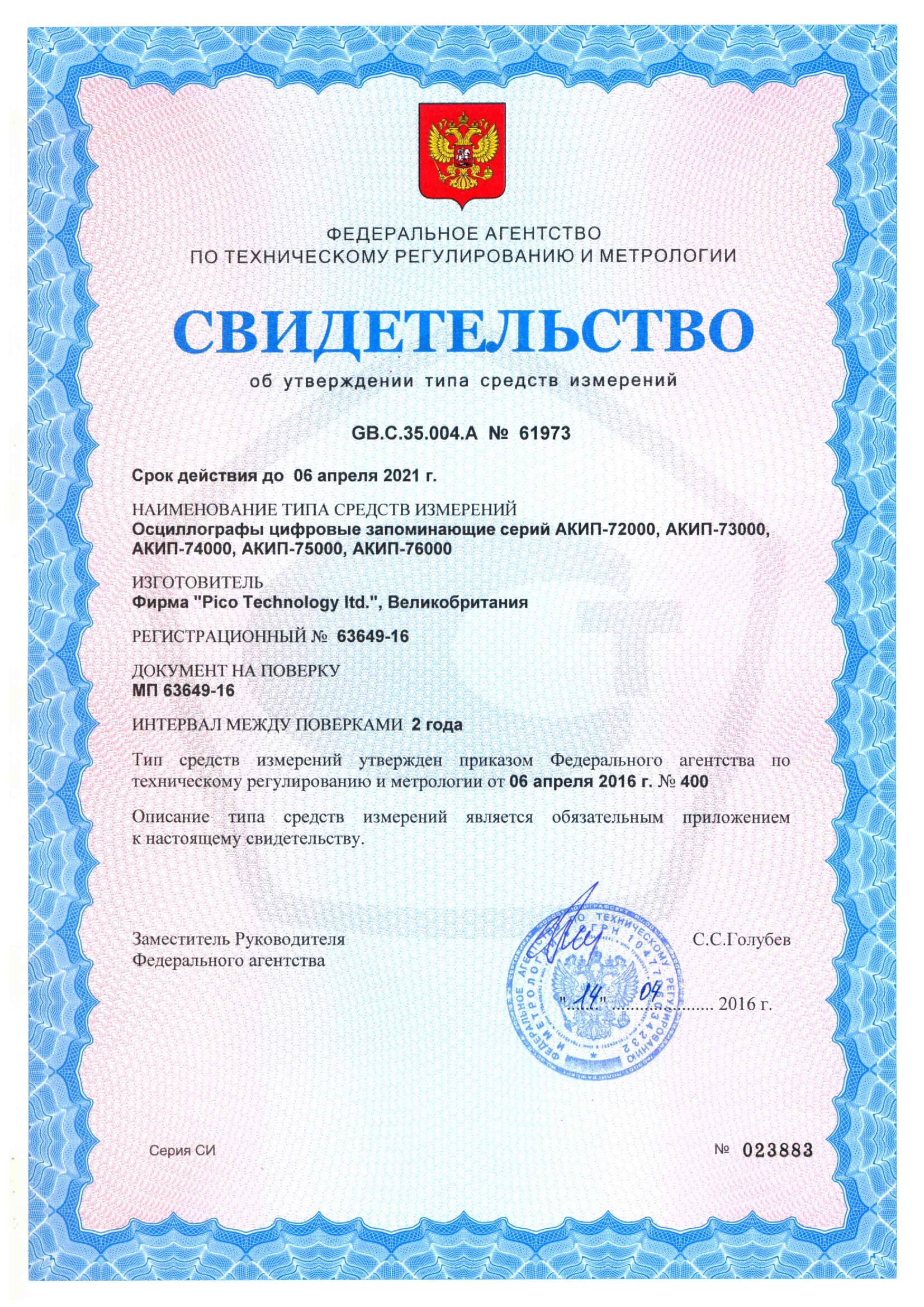

Госреестр 63649-16
до 06.04.2026

Межповерочный интервал 2 года

ТД «ЭСКО» официальный дистрибьютор АКИП в России

Особенности цифрового запоминающего USB осциллографа АКИП-76403C:

«4 в 1»: USB-осциллограф + анализатор спектра + функциональный генератор + логический анализатор;
Осциллограф: 4 канала;
Полоса пропускания: 250 МГц, 350 МГц и 500 МГц;
Разрешение АЦП: 8 бит (до 12 бит в реж ERes);
Макс. частота дискретизации: 5 ГГц (для однокр. сигнала при объед. каналов), эквивалентная 50 ГГц;
Макс. объем памяти: от 256 МБ до 2 ГБ (в зав. от модели);
Сегментированная память 10.000 осциллограмм (во внутр. буфер), цифровая растяжка/ Zoom (x100.000.000);
Цифровые фильтры (аналоговые и цифровые) в полной полосе пропускания (с шагом настройки 1 Гц);
Цифровая регистрация на ПК (streaming mode): дискретизация 10 МГц, память 100 МБ (объем упр. софта), при использовании ресурсов SDK - макс. объем определяется системными параметрами ПК;
Функциональный генератор (до 20 МГц/ 4 В п-п): синус, меандр, треугольник, пост. напряжение /DC. Для моделей с индексом D дополнительно: пила (нараст/спад), Sin X/x, колоколообразный (half-sine), бел. шум, ПСП/ PRBS (одновременно с осциллографом!);
Формирование сигналов СПФ/ AWG (модели с индексом D): до 20 МГц, ЦАП 12 бит, частота дискретиз. 200 МГц, память 64 кБ;
Анализатор спектра: в полной полосе пропускания (одновременно с осциллографом!, БПФ при длине памяти до 1 Мб;
Автоизмерения (15 параметров); курсорные измерения (ΔU; ΔT; 1/ΔT);
Математика: 30 функций (4 оператора – вх.кан./ опорн.осцилл./ время/ число π);
Декодирование сигналов: CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI;
Допусковый контроль (тест по маске);
Интерфейс USB 3.0, ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.(32/ 64 битн.);
Вход внеш. опорной частоты/ Ref Clk IN (активация ресурсами SDK);
Питание от сетевого адаптера 12В/ 4А;
Масса 1,0 кг (1,3 кг для 76404C/-76404D);
Гарантия 5 лет.

Характеристики АКИП-76403C

Параметр	АКИП - 76402C / АКИП - 76402D	АКИП - 76403C / АКИП - 76403D	АКИП - 76404C / АКИП - 76404D
Канал вертикального отклонения
Число входных каналов	4
Полоса пропускания ( - 3 дБ)	0... 250 МГц	0... 350 МГц	0... 500 МГц
Коэф. отклонения (К _откл. )	10 мВ/дел... 4 В/дел
Вид входа	1 МОм: открытый, закрытый; 50 Ом: закрытый
Погрешность установки К _откл.	± 3 %
Время нарастания, не более	1,4 нс	1,0 нс	700 пс
Входное сопротивление	1 МОм / 15 пФ ; 50 Ом		МОм / 10 пФ ; 50 Ом
Максимальное входное напряжение	20 В – 1 МОм; 5 В – 50 Ом
Канал горизонтального отклонения
Коэффициент развертки (К _разв. )	1 нс...5000 с/дел
Погрешность установки К _разв.	± 5 ppm ( ± 0,0005 %)
Режимы работы	Основной, ZOOM окн о , X - Y
Синхронизация
Источники синхросигнала	Любой из 4 - х каналов ( A / B / C / D ), вх. внеш. синхр ( AUX In )
Условия запуска развертки	Фронт, по длительности, окно, по длительности в окне (гистерезис), отложенная, отложенная в окне, по уровню, по интервалу, логические условия, рант.
Режим запуска	Однократный, ждущий, автоколебательный, без синхронизации, рапид (сегмент . развертка ), эквивалентный.
Уровень запуска	В полном диапазоне входного напряжения.
Аналого-цифровое преобразование
Разрешение по вертикали	8 бит (12 бит в режиме ERES )
Частота дискретизации (однократный сигнал )	5 Г Г ц (при объединении каналов ) 2,5 ГГц * – в 2 - х канальном; 1,25 ГГц – в 4 - х канальном * - при активации каналов A или B и C или D
Эквивалентная частота дискретизации	50 ГГц
Длина памяти (при объедении )	256 / 512 МБ	512 МБ / 1 ГБ	1 ГБ / 2 ГБ
Интерполяция	Линейная, Sin ( X ) / х
Режимы сбора данных	Выборка , послесвечение , цифровой самописец
Курс. измерения
Функции	ΔU ; ΔT ; 1/ΔT
Автоматические измерения
По вертикали	Пик - пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе.
По горизонтали	Частота; период; время нарастания и спада; + / - ширина импульса, + / - скважность, задержка.
Математика
Функции	−x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, co sh, tanh, freq, derivative, integral, min, max, average, peak, delay.
Операторы	Любой канал ( A / B / C / D ), опорная осциллографа ( ref ), время, число - π (пи)
Анализатор спектра
Диапазон входных частот	0...250 МГц	0...350 МГц	0...500 МГц
Индикация спектрограммы	Амплитуда, среднее значение, удержание пика.
Тип окна наблюдения	Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана - Харриса.
Глубина БПФ	128...1.048.576 точек (1 М)
Функциональный навигатор
Формы выходных сигналов	Синус, меандр, треугольник, постоянное напряжение (DC)
Диапазон частот	0,03Гц...20 МГц
Разрешение ЦАП	12 бит
Выходной уровень	250 мВ ... 2 В (на нагрузку 50 Ом)
Погрешность	± 1%
Генератор сигналов произвольной формы AWG ("D")
Диапазон частот	0,03 Гц ... 20 МГц
Длина памяти СПФ	10...64 Кб точек
Стандартные выходные сигналы	Синус, меандр, треугольник, пила (нарастающая спадающая ), Sin (х) / x , колоколообразный, бел. шум, постоянное напряжение , ПСП ( PRBS )
Разрешение ЦАП	12 бит
Выходной уровень	250 мВ ... 2 В; погрешность 1%, на нагрузке 50 Ом
Диапазон постоянного смещения	± 1 В
Калибратор
Частота и форма	1 кГц / меандр (для калибровк и пробников )
Амплитуда	2 В _{пик - пик}
Выходной импеданс	600 Ом (защита выхода ± 5В ( AC + DC ))
Декодирование послед. данных
Скорость передачи данных	10 кб/с ... 1 Мб/с
Пороговый уровень	Настраиваемый (авто или ручной)
Формат данных	CAN, LIN, I²C, I²S, UART/RS - 232, SPI , FlexRay
Допусковой контроль
Горизонтальное разрешение	1000 ... 10000 точек
Статистика (Годен / Не годен)	В допуске, не в допуске, общее количество тестов.
Общие данные
Источник питания	12 В ± 5%, максимально потребляемый ток 4 А ( сетевой адаптер AC / DC ~220 В )
Интерфейс	USB 3 .0 ( совместимый с USB 2.0/1.1 )
Габаритные размеры	170 × 255 × 40 мм		170 × 283 × 40 мм
Масса	1,0 кг		1,3 кг

Комплектация АКИП-76403C

№	Наименование	Количество
1.	Цифровой запоминающий USB осциллограф АКИП-76403C	1
2.	Кабель USB	1
3.	Адаптер питания	1
4.	ПО на CD - диске	1
5.	Руководство по эксплуатации на CD - диске	1
6.	Пробники	4
7.	Футляр - кейс	1
