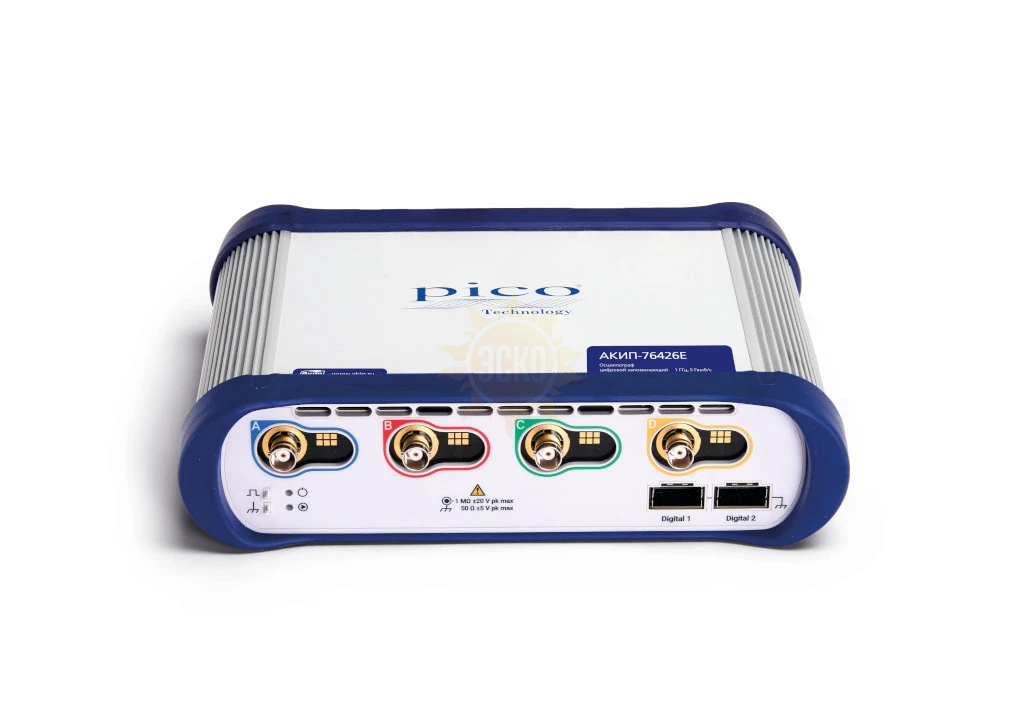

АКИП-76406E — осциллограф

Особенности осциллографа АКИП-76406E:

• «6 в 1»: осциллограф, анализатор спектра, функциональный генератор (ФГ), генератор сигналов СПФ (AWG), анализатор последовательных данных (Serial), анализ смешанных сигналов /MSO (для цифровых каналов требуется опция TA369);

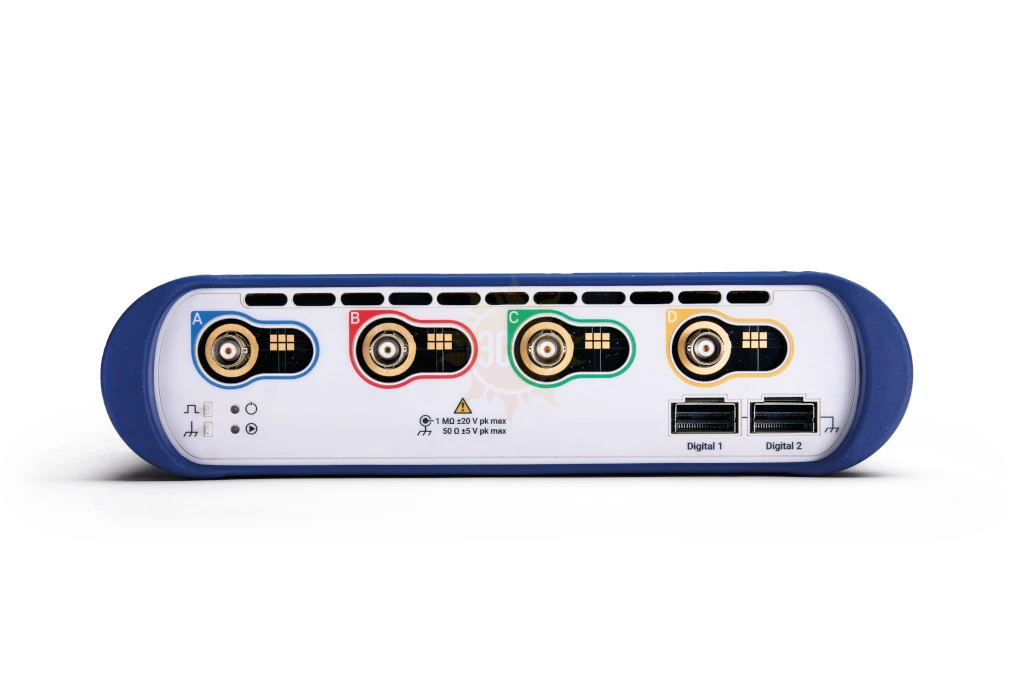

• Осциллограф: 4 канала, 2 слота логического пробника;
• Полоса пропускания: 1 ГГц;
• Разрядность АЦП:  8 бит;
• Максимальная частота дискретизации: 5 ГГц;
• Максимальный объем памяти: 2 ГБ;
• Сегментированная память: 10.000 осциллограмм (во внутренний буфер) / 2.000.000 для пакета PicoSDK, цифровая растяжка/ Zoom;
• Цифровые фильтры (аналоговые и цифровые) в полной полосе пропускания (с шагом настройки 1 Гц);
• Цифровая регистрация на ПК (stream mode): дискретизация 20 МГц, память 100 МБ (объем упр. софта), при использовании пакета PicoSDK - максимальный объем до 312 МГц (определяется системными параметрами ПК);
• Функциональный генератор: до 50 МГц/ 5 Вп-п (синус, меандр, треугольник, пост. напряжение /DC, Sin X/x, колоколообразный/half-sine, sinc, ПСП/ PRBS - одновременно с осциллографом!);
• Формирование сигналов СПФ/ AWG: до 100 МГц, ЦАП 14 бит, частота дискретиз. 200 МГц, память 40К;
• Анализатор спектра: в полной полосе пропускания (одновременно с осциллографом, БПФ при длине памяти до 1 Мб;
• Автоизмерения: 15 параметров; курсорные измерения (AU; AT; 1/AT). дополнительные измерения (16 парам. - DeepMeasure™);
• Математика: 35 функций (4 оператора - вх.кан./ опорн.осцилл./ время/ число п);
• Декодирование сигналов (23 протокола): в т.ч. ARINC 429, CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI, Manchester, Modbus и др.;
• Допусковый контроль: тест по маске (форма пользователя, табличные данные, автогенерация по вх. сигналу, импорт данных/файл);

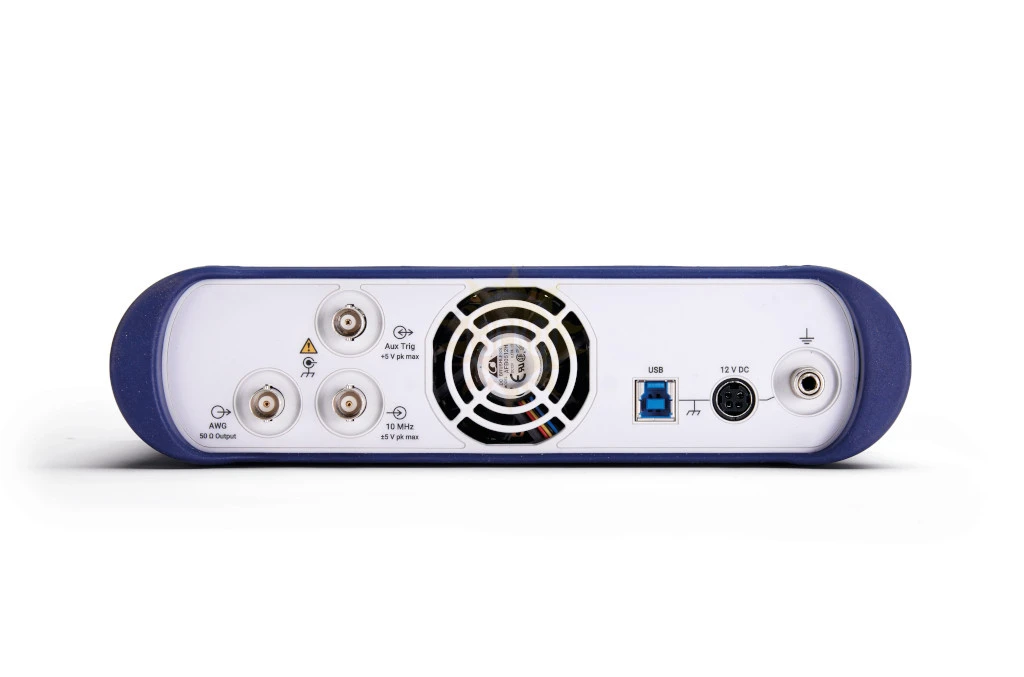

• Интерфейс USB 3.0, ПО под управлением ОС WIN Xp, Vista, WIN 7, WIN 8 (кроме RT), WIN 10, Mac OS X и Linux.(32/ 64 бит.);
• Вход внеш. опорной частоты/ Ref Clk IN (активация ресурсами PicoSDK);
• Питание от сетевого адаптера 12В/ 7А;
• Масса 2,2 кг;
• Гарантия 5 лет.
