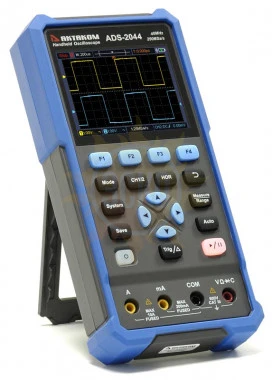

ADS-2044 — осциллограф цифровой

распечатать описание в PDF

Артикул: 49204401

Полоса пропускания МГц

Частота дискретизации

250 Мвыб/с

Частота дискретизации

250 Мвыб/с

Количество каналов

Исполнение

Портативный

Погрешность

±3%

на удалённом складе 2 шт.

13 788 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

ТД «ЭСКО» официальный дистрибьютор Актаком в России

Описание Aktakom ADS-2044

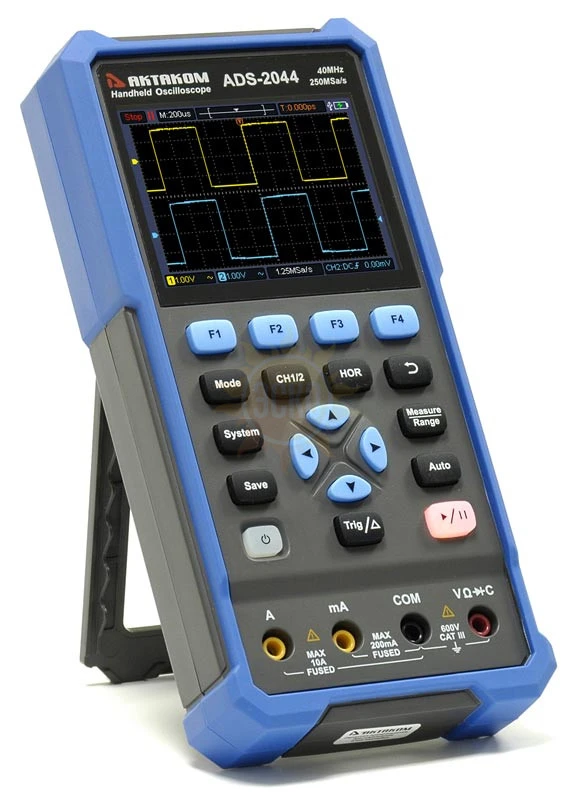

Портативный прибор ADS-2044 сочетает в одном корпусе 2 измерительных устройства: двухканальный цифровой осциллограф и 4½ - разрядный TrueRMS мультиметр. Прибор выполнен в компактном корпусе, имеет питание от двух литий-ионных аккумуляторов с возможностью работы до 6 часов, которые могут заряжаться через USB-интерфейс.

Благодаря компактным размерам, высокой функциональности, широким измерительным функциям и доступной цене ADS-2044 может быть полезен организациям с небольшим бюджетом, специалистам, работающим в "полевых" условиях и на выездных работах, в сервисных центрах, и в работах при ограниченном рабочем пространстве. Также комбинированный осциллограф ADS-2044 рекомендован для использования в образовательных и обучающих целях.

Характеристики Aktakom ADS-2044

Параметр		Значение
Осциллограф
Полоса пропускания		40 MГц
Количество каналов		2
Скорость захвата осциллограмм		10000 осц/сек
Регистрация
Режим		Обычный, пиковый детектор
Максимальная дискретизация		250 Mвыб/сек (125 Мвыбсек - 2 канала)
Вход
Связь по входу		открытый, закрытый, земля
Входной импеданс		1 MОм±2% в параллель 16 пФ±10 пФ
Учет ослабления пробников		1X, 10X, 100X, 1000X
Максимальное входное напряжение		400 Вп-п (DC + AC пик-пик, 1 МОм, 10:1)
Ограничение полосы пропускания		20 МГц
Параметры горизонтальной системы
Глубина записи		8 К (4 К -каждый канал)
Диапазон частоты выборки		0.25 Выб/сек ~ 250 Mвыб/сек (один канал), 0.25 Выб/сек ~ 125 Mвыб/сек (два канала)
Интерполяция		(sin x)/x
Коэффициент развертки		5 нс/дел ~ 1000 с/дел, с шагом 1~2~5
Погрешность временной базы		±100 ppm
Режим		Y-T, X-Y
Параметры вертикальной системы
АЦП		8 бит
Вертикальное отклонение		10 мВ/дел ~ 10 В/дел
Диапазон смещения		±6 делений
Полоса пропускания для однократного сигнала		Полный диапазон
Низкочастотный предел		≥10 Гц (на входе, закрытый вход, -3dB)
Время нарастания		≤8.0 нс (типичное)
Погрешность коэффициент усиления		±3%
Измерения
Курсорные		ΔV, ΔT, ΔV&ΔT между курсорами
Автоматические		Размах, Максимальное, Минимальное, Амплитуда, Среднее, Частота, Период
Система запуска
Источник запуска		CH1, CH2
Связь		DC, AC
Тип запуска		Запуск по фронту (нарастающий, спадающий)
Режим запуска		Авто, обычный, однократный
Диапазон уровня запуска		±4 деления от центра экрана
Погрешность уровня запуска		±0,3 деления
Мультиметр
Максимальная разрядность		20000 отсчетов
Измерение истинных среднеквадратических значений		TrueRMS
Измеряемые параметры		Напряжение постоянного и переменного тока, постоянный и переменный ток, сопротивление, емкость, тестирование диодов, прозвонка цепи
Входной импеданс		10 МОм
Выбор диапазона		Автоматический
Входы мультиметра и осциллографа		независимые
Дополнительные режимы		режим удержания показаний режим относительных измерений
Диапазон измерения
Параметр	Диапазон	Разрешение	Погрешность
Постоянное напряжение	200.00 мВ	0.01 мВ	±(0.5%+5 е.м.р.)
	2.0000 В	0.1 мВ	±(0.3%+5 е.м.р.)
	20.000 В	1 мВ
	200.00 В	10 мВ
	1000.0 В	0.1 В	±(0.8%+5 е.м.р.)
Переменное напряжение TrueRMS (40…1000 Гц)	200.00 мВ	0.01 мВ
	2.0000 В	0.1 мВ
	20.000 В	1 мВ
	200.00 В	10 мВ
	750.0 В	0.1 В	±(1.0%+5 е.м.р.)
Постоянный ток	200 мА	10 мкА	±(0.8%+2 е.м.р.)
Постоянный ток	10 А	1 мА	±(2.5%+2 е.м.р.)
Переменный ток TrueRMS (40…1000 Гц)	200 мА	10 мкА	±(1.0%+5 е.м.р.)
Переменный ток TrueRMS (40…1000 Гц)	10 А	1 мА	±(2.8%+5 е.м.р.)
Сопротивление	200.00 Ом	0.01 Ом	±(0.8%+3 е.м.р.)
	2.0000 кОм	0.1 Ом
	20.000 кОм	1 Ом
	200.00 кОм	10 Ом
	2.0000 МОм	100 Ом
	20.000 МОм	1 кОм	±(1.0%+3 е.м.р.)
	100.00 MОм	10 кОм	±(3.0%+3 е.м.р.)
Емкость	20.000 нФ	1 пФ	±(3.0%+10 е.м.р.)
	200.00 нФ	10 пФ
	2.0000 мкФ	100 пФ
	20.000 мкФ	1 нФ
	200.00 мкФ	10 нФ
	2.0000 мкФ	100 нФ
Тест диодов	0 - 2 В
Прозвонка	Звуковой сигнал <50 Ом
Основные характеристики
Дисплей
Тип дисплея		диагональ 3,5”, ЖК, TFT матрица
Разрешение дисплея		320 (по горизонтали) × 240 (по вертикали) точек
Количество цветов		65536 цветов
Выход для калибровки пробников
Выходное напряжение (типичное)		амплитуда 3,3 В
Выходной сигнал		меандр 1 кГц
Интерфейс
Тип		USB тип С
Функционал		связь с ПК, зарядка
Питание
Li-ion аккумулятор		2 х 2200 мАч, тип 18650
Время работы (типичное)		6 часов
Мощность		<5 Вт
Габаритные размеры		198 х 96 х 38 мм
Вес		около 0,6 кг

Комплектация Aktakom ADS-2044

№	Наименование	Количество
1.	Осциллограф цифровой ADS-2044	1
2.	Кабель USB	1
3.	Пассивный пробник	1
4.	Кабель BNC-"крокодил"	1
5.	Набор для настройки пробника	1
6.	Комплект измерительных щупов мультиметра	1
7.	Зарядное устройство	1
8.	Футляр	1
9.	Эксплуатационный документ	1
