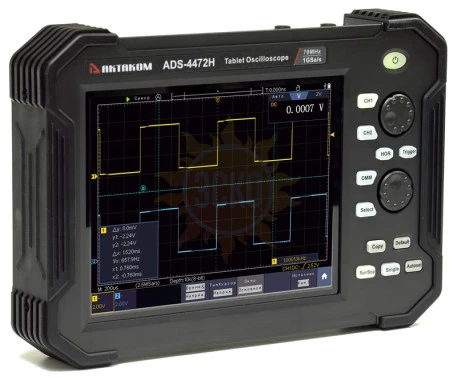

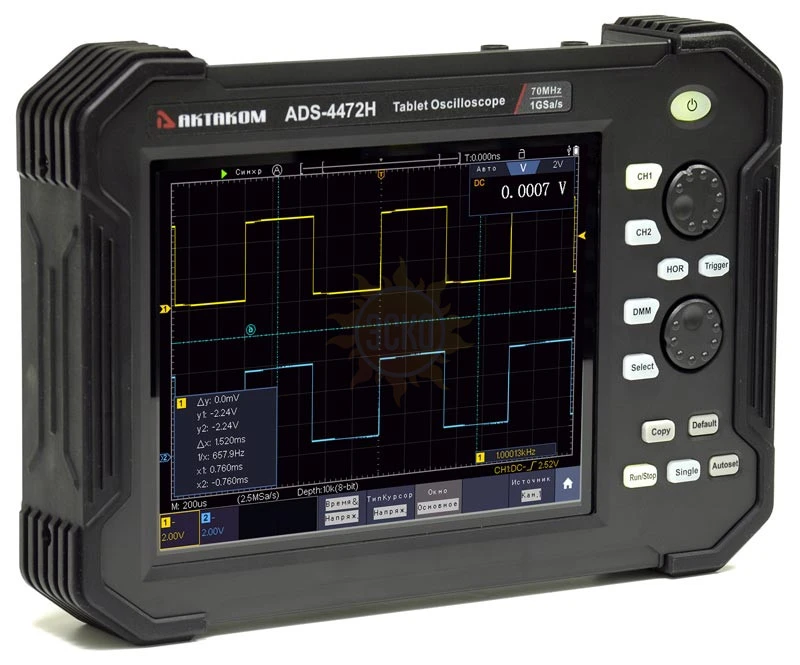

ADS-4472 — осциллограф планшетного типа

распечатать описание в PDF

Артикул: 49447200

Полоса пропускания МГц

Частота дискретизации

1 Гвыб/с

Количество каналов

Исполнение

Портативный

Погрешность

±2,5 ppm

на удалённом складе 1 шт.

51 000 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

ТД «ЭСКО» официальный дистрибьютор Актаком в России

Особенности осциллографа планшетного типа ADS-4472:

Полоса пропускания 70 МГц;
Разрешение по вертикали 8 бит;
2 аналоговых канала;
Сенсорный тачскрин дисплей 8" (800х600) с управлением жестами;
Глубина записи до 40 миллионов точек;
Расширенная системы синхронизации. До 13 типов запуска в стандартной комплектации;
Встроенный анализатор протоколов UART, I²C, SPI, CAN;
Встроенный 4 ½ разрядный мультиметр (для двухканальных моделей);
Частотомер 6 разрядов;
Ударопрочный хольстер;
Широкий выбор интерфейсов;
Поддержка SCPI, LabVIEW;
Аккумуляторная батарея большой емкости 8000 мА·ч.

Характеристики Aktakom ADS-4472

Параметр		Значение
Полоса пропускания		70 МГц
Количество каналов		2 + внешний запуск
Скорость захвата осциллограмм		45 000 осц/с
Регистрация
Режим		Обычный, пиковый детектор, усреднение
Максимальная дискретизация (реальное время)		1 Гвыб/с (1 канал); 500 Мвыб/с (2 канала)
Вход
Связь по входу		открытый, закрытый, земля
Входной импеданс		1 МОм ±2% в параллель 15 пФ ±5 пФ
Учет ослабления пробников		0,001X - 1000X, шаг 1-2-5
Максимальное входное напряжение		400 Впик (AC+DC)
Ограничение полосы пропускания		20 МГц, полный диапазон
Изолированность каналов		50 Гц: 100 : 1 10 МГц: 40 : 1
Задержка между каналами (типичное)		150 пс
Параметры горизонтальной системы
Интерполяция		sin (x)/x
Глубина записи		40 М точек (1 канал), 20 М точек (2 канала)
Коэффициент развертки		2 нс/дел ~ 1000 с/дел, с шагом 1~2~5
Погрешность измерения интервалов		однократный сигнал: ±(время выборки + 1 ppm × измеренное значение + 0.6 нс) усреднение >16: ±(время выборки + 1 ppm × измеренное значение + 0.4 нс)
Погрешность времени выборки и времени задержки		±2,5 ppm
Параметры вертикальной системы
Режим АЦП		8 бит
Вертикальное отклонение		1 мВ/дел ~ 10 В/дел
Диапазон смещения		±2 В (1 мВ/дел ~ 50 мВ/дел) ±20 В (100 мВ/дел ~ 1 В/дел) ±200 В (2 В/дел ~ 10 В/дел)
Полоса пропускания для аналогового периодического сигнала		70 МГц
Низкочастотный предел		≥5 Гц (на входе, закрытый вход, -3dB)
Время нарастания		≤5 нс (типичное)
Относительная погрешность коэффициентов отклонения с пробником Х1 (1:1)		±3% (для коэффициента отклонения 1 мВ/дел) ±2% (для коэффициента отклонения ≥2 мВ/дел)
Погрешность коэффициента усиления (усреднения)		Усреднение по 16 регистрациям: ±(3% + 0.05 дел) для ΔV
Измерения
Курсорные		ΔV, ΔT, ΔV и ΔT между курсорами, авто
Автоматические		Freq, Period, Vpp, Vavg, Vrms, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty Cycle, -Duty Cycle, Delay A→B ↑, Delay A→B↓, Cycle RMS, Cursor RMS, Screen Duty, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase A→B ↑, Phase A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count, Area, Cycle Area
Математические операции		+, -, *, /, БПФ (6 окон) , БПФскз, Intg, Diff, Sqrt, пользовательские функции, фильтры (ФНЧ, ФВЧ, полосовой, режективный)
Сохранение во внутреннюю память		100 осциллограмм
Фигуры Лиссажу (X-Y)		Диапазон: полный Сдвиг фаз: ±3 градуса
Частотомер
Диапазон		2 Гц - полный диапазон
Разрядность		6 цифр
Тип запуска		Фронт, однократный запуск
Декодирование сигналов последовательных шин		I²C, SPI, RS-232, CAN
Система запуска
Тип запуска		Фронт, импульс, видео, скорость нарастания, рант, окно, по истечению времени, N фронт, логический шаблон I²C, SPI, RS-232, CAN
Режим запуска		авто, обычный, однократный
Блокировка уровня запуска		100 нс ~ 10 с
Диапазон уровня запуска		±5 делений от центра экрана (внутренний запуск) ±0,3 дел (внешний запуск)
Запуск по фронту		нарастающий, спадающий
Запуск по длительности импульса	условие запуска	положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
Запуск по длительности импульса	диапазон установок	30 нс ~ 10 с
Запуск по ранту	условие запуска	положительная или отрицательная полярность: >, <, =
Запуск по ранту	диапазон установок	30 нс ~ 10 с
Запуск по окну	Фронт	нарастающий, спадающий
	Позиция запуска	Вход, выход, время
	Ширина окна	2 нс ~ 10 с
Запуск по N фронту	Тип фронта	нарастающий, спадающий
	Время	30 нс ~ 10 с
	Номер фронта	1 ~ 128
Скорость нарастания	Скорость сигнала	положительная или отрицательная полярность: >, <, =
Скорость нарастания	Условие запуска	30 нс ~ 10 с
Запуск по видеосигналу	Cистема	NTSC, PAL и SECAM
Запуск по видеосигналу	Выбор линии	1 - 525 NTSC 1 - 625 PAL/SECAM
Запуск по логическому шаблону	Условие	AND, OR, XNOR, XOR
	Условие задержки	H, L, X, нарастающий фронт, спадающий фронт
	Выход	запуск при переходе на True с False, при переходе на False с True, когда условие True больше, меньше или равно установленному времени
Запуск по истечению времени	Фронт	нарастающий, спадающий
Запуск по истечению времени	Установка времени	30 нс ~ 10 с
RS-232 запуск	Полярность	положительная, инвентированая
	Условие запуска	Start, Error, Check Error, Data
	Разрядность	5 bit, 6 bit, 7 bit, 8 bit
I²C запуск	Условие запуска	Start, Restart, Stop, ACK Lost, Address, Data, Addr/Data
	Разрядность адреса	7 бит, 8 бит, 10 бит
	Диапазон	0 - 127, 0 - 255, 0 - 1023
	Длина	1 ~ 5 байт
SPI запуск	Условие	TimeOut
	Значение удержания	30 нс ~ 10 нс
	Разрядность	4 бит ~ 32 бит
	Установка	H, L, X
CAN запуск	Условие	Start of Frame, Type of Frame, Identifier, Data, ID & Data, End of Frame, Missing, Ack, Bit Stuffing Error
	Скорость	стандарт, пользовательская
	Тип сигнала	CAN_H, CAN_L, TX, RX
	Тип окна	Data, Remote, Error, Overload
Цифровой мультиметр
Разрешение дисплея		4½ разряда (19999 отсчетов)
Входной импеданс		10 МОм
Измерение постоянного напряжения		Диапазоны: 20 мВ/200 мВ/2 В/20 В/200 В /1000 В Точность: ±(0,5% + 10 е.м.р.) диапазон 20 мВ/200 мВ; ±(0,3% + 5 е.м.р.) диапазон 2 В/20 В/200 В; ±(0,5% + 5 е.м.р.) диапазон 1000 В; Максимальное напряжение на входе: 1000 В
Измерение переменного напряжения		Диапазоны: 20 мВ/200 мВ/2 В/20 В/200 В /750 В Точность: ±(0,8% + 10 е.м.р.) диапазон 20 мВ/200 мВ/2 В/20 В/200 В; ±(1,0% + 10 е.м.р.) диапазон 750 В; Максимальное напряжение на входе: 750 В Частотный диапазон: 40 Гц ~ 1000 Гц
Измерение постоянного тока		Диапазоны: 10 А Точность: ±(2.0% + 10 е.м.р.)
Измерение переменного тока		Диапазоны: 10 А Точность: ±(2.5% + 10 е.м.р.)
Сопротивление		Диапазоны: 200 Ом/2 кОм ~ 2 МОм /20 МОм /100 МОм Точность: ±(0,8% + 10 е.м.р.) диапазон 200 Ом; ±(0,5% + 3 е.м.р.) диапазон 2 кОм ~ 2 МОм; ±(0,8% + 5 е.м.р.) диапазон 20 МОм; ±(5,0% + 10 е.м.р.) диапазон 100 МОм
Емкость		Диапазон: 2 нФ ~ 20 мФ Точность: ±(4% + 10 е.м.р.)
Тест диодов		0 В ~ 2 В
Неразрывность цепи		<50 Ом звуковой сигнал
Общие характеристики
Дисплей
Тип		диагональ 8”, ЖК, сенсорный емкостной
Разрешение		800 × 600 точек
Количество цветов		65536 цветов
Послесвечение		1 сек, 2 сек, 5 сек, бесконечно, отключено. Отображение цветом поддерживается.
Выход для компенсации пробника
Выходное напряжение (типичное)		амплитуда 5 В на нагрузке больше 1MОм
Частота (типичное)		Меандр 1 кГц
Интерфейс
Для связи с ПК		USB host, USB device, PictBridge, LAN, Trig Out (Pass/Fail)
Сохранение		USB (форматы файлов .bmp и .bin)
WiFi		опция
Питание
Напряжение сети		100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность		<15 Вт
предохранитель		2 A, T тип, 250 В
Батарейное питание		7,4 В; 8000 мАч (время работы около 5 часов)
Массо-габаритные параметры
Габаритные размеры (ДВГ)		270 мм × 191 мм × 48 мм
Вес		около 1,7 кг

Комплектация Aktakom ADS-4472

№	Наименование	Количество
1.	Осциллограф планшетного типа ADS-4472	1
2.	Комплект осциллографических пробников	1
3.	Измерительные щупы мультиметра (красный и чёрный)	1
4.	Внешний модуль для измерения тока	1
5.	Кабель USB	1
6.	Кабель питания	1
7.	Блок питания	1
8.	Подставка	1
9.	Сумка для переноски	1
10.	Эксплуатационный документ	1
