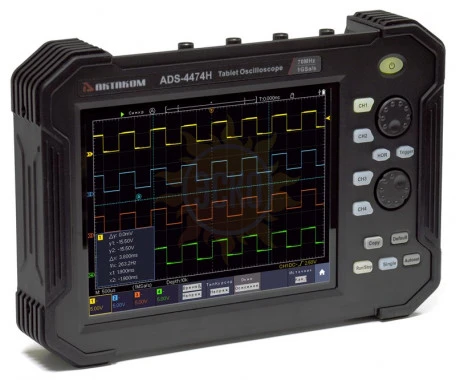

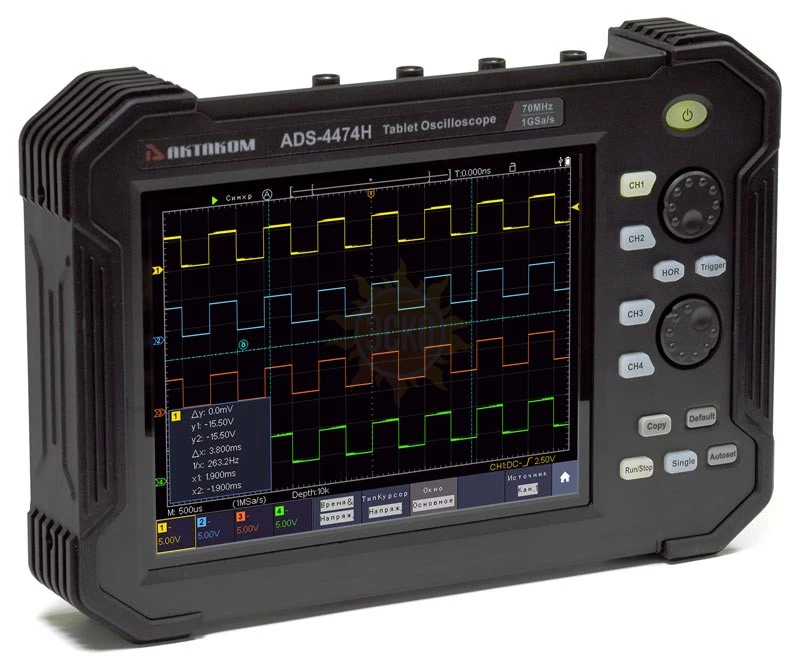

ADS-4474H — осциллограф планшетного типа

распечатать описание в PDF

Артикул: 49447402

ADS-4474H — осциллограф планшетного типа

Полоса пропускания МГц

Частота дискретизации

100 Мвыб/с

Количество каналов

Тип осциллографа

Аналоговый

Погрешность

±2,5 ppm

на удалённом складе 1 шт.

93 000 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

ТД «ЭСКО» официальный дистрибьютор Актаком в России

Описание Aktakom ADS-4474H

Осциллограф ADS-4474H имеет в своем названии постфикс "H". Этот символ означает, что в приборе установлен быстродействующий АЦП высокого разрешения. Обратите внимание высокое разрешение реализовано аппаратными средствами! Максимальное разрешение АЦП составляет 14 разрядов, хотя и имеется возможность выбора разрешения. Модели осциллографов с высоким разрешением могут применяться для наблюдения и анализа сложных и зашумленных сигналов, когда недостаточно возможностей обычных осциллографов с разрешением 8 бит. Планшетные осциллографы Актаком серии ADS-44xx отличаются не только количеством аналоговых каналов, но и тем, что в двухканальных моделях имеется полнофункциональный мультиметр с разрешением 4 ½ разряда

Особенности осциллографа планшетного типа ADS-4474H:

Полоса пропускания 70 МГц;
Разрешение по вертикали 8/12/14 бит;
4 аналоговых канала;
Сенсорный тачскрин дисплей 8" (800х600) с управлением жестами;
Глубина записи до 40 миллионов точек;
Расширенная системы синхронизации. До 13 типов запуска в стандартной комплектации;
Встроенный анализатор протоколов UART, I²C, SPI, CAN;
Частотомер 6 разрядов;
Ударопрочный хольстер;
Широкий выбор интерфейсов;
Поддержка SCPI, LabVIEW;
Аккумуляторная батарея большой емкости 8000 мА·ч.

Характеристики Aktakom ADS-4474H

Параметр		Значение
Полоса пропускания		70 МГц (8/12 бит)
Количество каналов		4
Скорость захвата осциллограмм		45 000 осц/с
Регистрация
Режим		Обычный, пиковый детектор, усреднение
Максимальная дискретизация (реальное время)		1 канал включен: 1 Гвыб/с (8 бит); 500 Мвыб/с (12 бит); 100 Мвыб/с (14 бит); 2 канала включено: 500 Мвыб/с (8 бит); 250 Мвыб/с (12 бит); 100 Мвыб/с (14 бит); 4 канала включено: 250 Мвыб/с (8 бит); 125 Мвыб/с (12 бит); 100 Мвыб/с (14 бит)
Вход
Связь по входу		открытый, закрытый, земля
Входной импеданс		1 МОм ±2% в параллель 15 пФ ±5 пФ
Учет ослабления пробников		0,001X - 1000X, шаг 1-2-5
Максимальное входное напряжение		400 Впик (AC+DC)
Ограничение полосы пропускания		20 МГц, полный диапазон
Изолированность каналов		50 Гц: 100 : 1 10 МГц: 40 : 1
Задержка между каналами (типичное)		150 пс
Параметры горизонтальной системы
Интерполяция		sin (x)/x
Глубина записи		40 М точек (1 канал), 20 М точек (2 канала), 10 М точек (4 канала)
Коэффициент развертки		2 нс/дел ~ 1000 с/дел, с шагом 1~2~5 (8/12 бит) 5 нс/дел ~ 1000 с/дел, с шагом 1~2~5 (14 бит)
Погрешность измерения интервалов		однократный сигнал: ±(время выборки + 1 ppm × измеренное значение + 0.6 нс) усреднение >16: ±(время выборки + 1 ppm × измеренное значение + 0.4 нс)
Погрешность времени выборки и времени задержки		±2,5 ppm
Параметры вертикальной системы
Режим АЦП		8, 12 и 14 бит
Вертикальное отклонение		1 мВ/дел ~ 10 В/дел
Диапазон смещения		±2 В (1 мВ/дел ~ 50 мВ/дел) ±20 В (100 мВ/дел ~ 1 В/дел) ±200 В (2 В/дел ~ 10 В/дел)
Полоса пропускания для аналогового периодического сигнала		70 МГц
Низкочастотный предел		≥5 Гц (на входе, закрытый вход, -3dB)
Время нарастания		≤5 нс (типичное)
Относительная погрешность коэффициентов отклонения с пробником Х1 (1:1)		±4% (для коэффициента отклонения 1 мВ/дел в режимах 8 и 12 бит) ±4% (для коэффициента отклонения 2 мВ/дел в режимах 8 и 12 бит) ±3% (для коэффициента отклонения >2 мВ/дел в режиме и 12 бит ) не нормируется (в режиме 14 бит)
Погрешность коэффициента усиления (усреднения)		Усреднение по 16 регистрациям: ±(3% + 0.05 дел) для ΔV
Измерения
Курсорные		ΔV, ΔT, ΔV и ΔT между курсорами, авто
Автоматические		Freq, Period, Vpp, Vavg, Vrms, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty Cycle, -Duty Cycle, Delay A→B ↑, Delay A→B↓, Cycle RMS, Cursor RMS, Screen Duty, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase A→B ↑, Phase A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count, Area, Cycle Area
Математические операции		+, -, *, /, БПФ (6 окон) , БПФскз, Intg, Diff, Sqrt, пользовательские функции, фильтры (ФНЧ, ФВЧ, полосовой, режективный)
Сохранение во внутреннюю память		100 осциллограмм
Фигуры Лиссажу (X-Y)		Диапазон: полный Сдвиг фаз: ±3 градуса
Частотомер
Диапазон		2 Гц - полный диапазон
Разрядность		6 цифр
Тип запуска		Фронт, однократный запуск
Декодирование сигналов последовательных шин		I²C, SPI, RS-232, CAN
Система запуска
Тип запуска		Фронт, импульс, видео, скорость нарастания, рант, окно, по истечению времени, N фронт, логический шаблон I²C, SPI, RS-232, CAN
Режим запуска		авто, обычный, однократный
Блокировка уровня запуска		100 нс ~ 10 с
Диапазон уровня запуска		±5 делений от центра экрана (внутренний запуск)
Запуск по фронту		нарастающий, спадающий
Запуск по длительности импульса	условие запуска	положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
Запуск по длительности импульса	диапазон установок	30 нс ~ 10 с
Запуск по ранту	условие запуска	положительная или отрицательная полярность: >, <, =
Запуск по ранту	диапазон установок	30 нс ~ 10 с
Запуск по окну	Фронт	нарастающий, спадающий
	Позиция запуска	Вход, выход, время
	Ширина окна	2 нс ~ 10 с (8 бит) 4 нс ~ 10 с (12 бит) 20 нс ~ 10 с (14 бит)
Запуск по N фронту	Тип фронта	нарастающий, спадающий
	Время	30 нс ~ 10 с
	Номер фронта	1 ~ 128
Скорость нарастания	Скорость сигнала	положительная или отрицательная полярность: >, <, =
Скорость нарастания	Условие запуска	30 нс ~ 10 с
Запуск по видеосигналу	Cистема	NTSC, PAL и SECAM
Запуск по видеосигналу	Выбор линии	1 - 525 NTSC 1 - 625 PAL/SECAM
Запуск по логическому шаблону	Условие	AND, OR, XNOR, XOR
	Условие задержки	H, L, X, нарастающий фронт, спадающий фронт
	Выход	запуск при переходе на True с False, при переходе на False с True, когда условие True больше, меньше или равно установленному времени
Запуск по истечению времени	Фронт	нарастающий, спадающий
Запуск по истечению времени	Установка времени	30 нс ~ 10 с
RS-232 запуск	Полярность	положительная, инвентированая
	Условие запуска	Start, Error, Check Error, Data
	Разрядность	5 bit, 6 bit, 7 bit, 8 bit
I²C запуск	Условие запуска	Start, Restart, Stop, ACK Lost, Address, Data, Addr/Data
	Разрядность адреса	7 бит, 8 бит, 10 бит
	Диапазон	0 - 127, 0 - 255, 0 - 1023
	Длина	1 ~ 5 байт
SPI запуск	Условие	TimeOut
	Значение удержания	30 нс ~ 10 нс
	Разрядность	4 бит ~ 32 бит
	Установка	H, L, X
CAN запуск	Условие	Start of Frame, Type of Frame, Identifier, Data, ID & Data, End of Frame, Missing, Ack, Bit Stuffing Error
	Скорость	стандарт, пользовательская
	Тип сигнала	CAN_H, CAN_L, TX, RX
	Тип окна	Data, Remote, Error, Overload
Общие характеристики
Дисплей
Тип		диагональ 8”, ЖК, сенсорный емкостной
Разрешение		800 × 600 точек
Количество цветов		65536 цветов
Послесвечение		1 сек, 2 сек, 5 сек, бесконечно, отключено. Отображение цветом поддерживается.
Выход для компенсации пробника
Выходное напряжение (типичное)		амплитуда 5 В на нагрузке больше 1MОм
Частота (типичное)		Меандр 1 кГц
Интерфейс
Для связи с ПК		USB host, USB device, PictBridge, LAN, Trig Out (Pass/Fail)
Сохранение		USB (форматы файлов .bmp и .bin)
WiFi		опция
Питание
Напряжение сети		100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность		<15 Вт
предохранитель		2 A, T тип, 250 В
Батарейное питание		7,4 В; 8000 мАч (время работы около 5 часов)
Массо-габаритные параметры
Габаритные размеры (ДВГ)		270 мм × 191 мм × 48 мм
Вес		около 1,7 кг

Комплектация Aktakom ADS-4474H

№	Наименование	Количество
1.	Осциллограф планшетного типа ADS-4474H	1
2.	Комплект осциллографических пробников	1
3.	Кабель USB	1
4.	Кабель питания	1
5.	Блок питания	1
6.	Подставка	1
7.	Сумка для переноски	1
8.	Эксплуатационный документ	1
