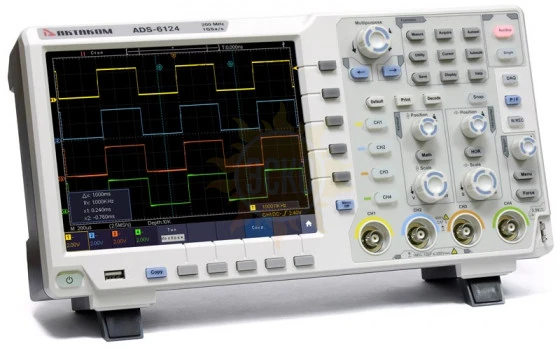

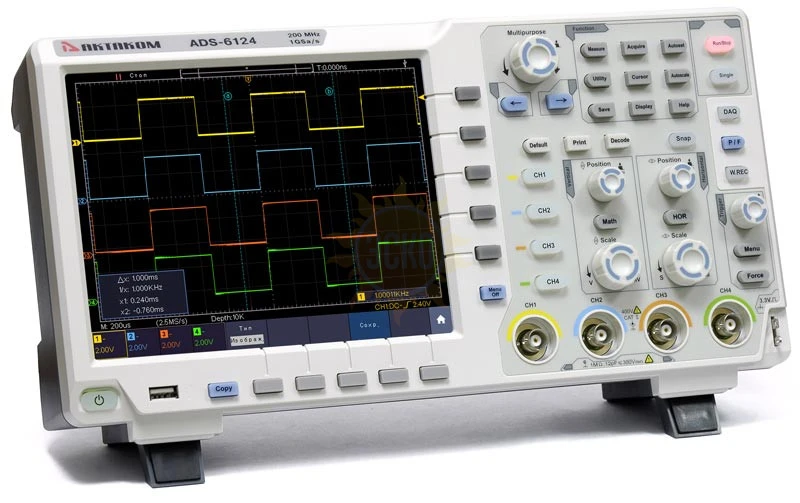

ADS-6124 — осциллограф цифровой

распечатать описание в PDF

Артикул: 49612401

Полоса пропускания МГц

200

Частота дискретизации

1 Гвыб/сек

Количество каналов

Исполнение

Портативный

Тип осциллографа

Цифровой

на удалённом складе 2 шт.

акция

124 296 ₽

114 996 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

ТД «ЭСКО» официальный дистрибьютор Актаком в России

Описание Aktakom ADS-6124

Серия цифровых осциллографов АКТАКОМ ADS-6ххх представляют собой уникальные приборы сочетающие непревзойденную функциональность, высокие технические характеристики и доступную цену.

Четырехканальный осциллограф ADS-6124 имеет максимальную полосу пропускания до 200 МГц, большую глубину записи до 40 миллионов точек, высокую скорость захвата осциллограмм до 70000 осц./сек. Уже в штатной комплектации модель имеет сенсорный цветной тачскрин дисплей с управлением жестами и разрешением 1024 x 768 точек.

Цифровой осциллограф ADS-6124 имеет возможность запуска и анализа сигналов последовательных шин I²C, SPI, RS-232, CAN. Активировать его можно при помощи приобретения дополнительных опций (ADS-6000DEC - опция декодирования I²C/SPI/RS-232, ADS-6000CAN - опция декодирования CAN).

Расширить функциональные возможности осциллографа цифрового ADS-6124 можно также за счет следующих опций:

цифровой мультиметр (4000 отсчетов) ADS-6000DMM - опция встроенного мультиметра;
универсальный генератор сигналов ADS-6000FG2 - опция встроенного генератора (2 канала, 25 МГц);
VGA и AV выход (опция ADS-6000VGA);
батарейное питание (XDS батарея).

Характеристики Aktakom ADS-6124

Параметр	Значение
Полоса пропускания	200 МГц
Количество каналов	4
Скорость захвата осциллограмм	70 000 осц/сек
Регистрация
Режим	Обычный, пиковый детектор, усреднение
Максимальная дискретизация (реальное время)	1 Гвыб/сек (500 Мвыб/сек на канал)
Вход
Связь по входу	открытый, закрытый, земля
Входной импеданс	1 MОм±2% в параллель 15 пФ±5 пФ
Учет ослабления пробников	0,001X - 1000X, шаг 1-2-5
Максимальное входное напряжение	1 MОм: ≤300 Вскз
Ограничение полосы пропускания	20 МГц, полный диапазон
Изолированность каналов	50 Гц: 100 : 1 10 МГц: 40 : 1
Задержка между каналами (типичное)	150 пс
Параметры горизонтальной системы
Интерполяция	sin (x)/x
Глубина записи	40 М точек
Коэффициент развертки	1 нс/дел ~ 1000 с/дел, с шагом 1~2~5
Погрешность измерения интервалов (DC~100 МГц)	однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0,6 нс) усреднение >16: ±(время выборки + 1ppm × измеренное значение + 0,4 нс)
Погрешность времени выборки и времени задержки	±1 ppm
Параметры вертикальной системы
АЦП	8 бит
Вертикальное отклонение	1 мВ/дел ~ 10 В/дел
Диапазон смещения	±2 В (1 мВ/дел ~ 50 мВ/дел) ±20 В (100 мВ/дел ~ 1 В/дел) ±200 В (2 В/дел ~ 10 В/дел)
Полоса пропускания для аналогового периодического сигнала	100 МГц
Низкочастотный предел	≥5 Гц ( на входе, закрытый вход, -3dB)
Время нарастания	≤3,5 нс (типичное)
Погрешность коэффициента усиления	±3%
Погрешность коэффициента усиления (усреднения)	Усреднение по 16 регистрациям: ±(3% + 0,05 дел) для ΔV
Измерения
Курсорные	ΔV и ΔT между курсорами, авто
Автоматические	Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase A→B ↑, Phase A→B↓, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area
Математические операции	+, -, *, /, БПФ
Сохранение во внутреннюю память	100 осциллограмм
Фигуры Лиссажу (X-Y)	Диапазон: полный Сдвиг фаз: ±3 градуса
Частотомер
Диапазон	2 Гц - полный диапазон
Разрядность	6 цифр
Тип запуска	Фронт, однократный запуск
Декодирование сигналов последовательных шин	I²C, SPI, RS-232, CAN (опция)
Система запуска
Тип запуска	Фронт, импульс, видео, скорость нарастания, рант, окно, по истечению времени, N фронт, логический шаблон I²C, SPI, RS-232, CAN (опция)
Режим запуска	Авто, обычный, однократный
Блокировка уровня запуска	100 нс ~ 10 с
Диапазон уровня запуска	±5 делений от центра экрана
Чувствительность уровня запуска	±0.3 деления
Запуск по фронту	нарастающий, спадающий
Запуск по длительности импульса
Условие запуска	положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
Диапазон установок	30 нс ~ 10 с
Запуск по ранту
Условие запуска	положительная или отрицательная полярность: >, <, =
Диапазон установок	30 нс ~ 10 с
Запуск по окну
Фронт	нарастающий, спадающий
Позиция запуска	Вход, выход, время
Ширина окна	30 нс ~ 10 с
Запуск по N фронту
Тип фронта	нарастающий, спадающий
Время	30 нс ~ 10 с
Номер фронта	1 ~ 128
Скорость нарастания
Скорость сигнала	положительная или отрицательная полярность: >, <, =
Условие запуска	30 нс ~ 10 с
Запуск по видеосигналу
Cистема	NTSC, PAL и SECAM
Выбор линии	1 - 525 NTSC 1 - 625 PAL/SECAM
Запуск по логическому шаблону
Условие	AND, OR, XNOR, XOR
Условие задержки	H, L, X, нарастающий фронт, спадающий фронт
Выход	запуск при переходе на True с False, при переходе на False с True, когда условие True больше, меньше или равно установленному времени
Запуск по истечению времени (TimeOut)
Фронт	нарастающий, спадающий
Установка времени	30 нс ~ 10 с
RS-232 запуск
Полярность	положительная, инвентированая
Условие запуска	Start, Error, Check Error, Data
Скорость	стандартная, пользовательская (0 - 10000000)
Разрядность	5 bit, 6 bit, 7 bit, 8 bit
I²C запуск
Условие запуска	Start, Restart, Stop, ACK Lost, Address, Data, Addr/Data
Разрядность адреса	7 бит, 8 бит, 10 бит
Диапазон	0 - 127, 0 - 255, 0 - 1023
Длина	1 ~ 5 байт
SPI запуск
Условие	TimeOut
Значение удержания	30 нс ~ 10 нс
Разрядность	4 бит ~ 32 бит
Установка	H, L, X
Генератор сигналов (Опция)
Количество каналов	2
Максимальная частота генерации	25 МГц
Частота дискретизации	125 Мвыб/с
Вертикальное разрешение	14 бит
Амплитуда сигнала	2 мВп-п ... 6 Вп-п
Количество точек, участвующих в формировании сигнала	8 К
Стандартные формы	Синус, меандр, импульсный, треугольный
Пользовательские формы	Экспоненциальный нарастающий и спадающий, ЭКГ, ступенчатый, щумовой и прочее, всего 46 встроенных форм + создание сигналов произвольной формы
Цифровой мультиметр (Опция)
Разрешение дисплея	3 ³/₄ разрядов (4000 отсчетов)
Входной импеданс	10 МОм
Измерение постоянного напряжения	Диапазоны: 400 мВ/4 В/400 В Точность: ±(1% + 1 е.м.р.) Максимальное напряжение на входе: 1000 В
Измерение переменного напряжения	Диапазоны: 4 В/40 В/400 В Точность: ±(1% + 3 е.м.р.) Максимальное напряжение на входе: 750 В Частотный диапазон: 40 Гц ~ 400 Гц
Измерение постоянного тока	Диапазоны: 40 мА/400 мА/10 А Точность: ±(1,5% + 1 е.м.р.) диапазон 40 мА/400 мА; ±(3% + 3 е.м.р.) диапазон 10 А
Измерение переменного тока	Диапазоны: 40 мА/400 мА/10 А Точность: ±(1,5% + 3 е.м.р.) диапазон 40 мА; ±(2% + 1 е.м.р.) диапазон 400 мА; ±(3% + 3 е.м.р.) диапазон 10 А
Сопротивление	Диапазоны: 400 Ом/4 кОм ~ 40 МОм Точность: ±(1% + 3 е.м.р.) диапазон 400 Ом; ±(1% + 1 е.м.р.) д4 кОм ~ 40 МОм
Емкость	Диапазон: 51.2 нФ ~ 100 мкФ Точность: ±(3% + 3 е.м.р.)
Тест диодов	0 В ~ 1.5 В
Неразрывность цепи	<50 Ом (±30 Ом) звуковой сигнал
Дисплей
Тип дисплея	диагональ 8” , ЖК, сенсорный IPS 1024 x 768
Количество цветов	65536 цветов
Послесвечение	1 сек, 2 сек, 5 сек, бесконечно, отключено. Отображение цветом поддерживается.
Выход для компенсации пробника
Выходное напряжение (типичное)	амплитуда 5 В на нагрузке больше 1MОм
Частота (типичное)	Меандр 1 кГц
Интерфейс
Для связи с ПК	USB host, USB device, PictBridge, LAN, Trig Out (Pass/Fail)
Сохранение	USB (форматы файлов .bmp и .bin)
Видеовыход (опция)	VGA+ AV порты (опция)
Питание
Напряжение	100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность	<24 Вт
предохранитель	2 A, T тип, 250 В
Батарейное питание (опция)	3,7 В; 13200 мАч
Массо-габаритные параметры
Габаритные размеры (ДВГ)	340 мм × 177 мм × 95 мм
Вес	Около 2.6 кг

Комплектация Aktakom ADS-6124

№	Наименование	Количество
1.	Осциллограф цифровой ADS-6124	1
2.	Осциллографические щупы с переключателем 1X/10X	4
3.	Сетевой кабель	1
4.	USB кабель для подключения к ПК	1
5.	Руководство по эксплуатации (краткая инструкция)	1
6.	Комплект для подстройки пробников	1
7.	Кабель BNC-BNC (только для моделей с опцией встроенного генератора ADS-6000FG2	1
