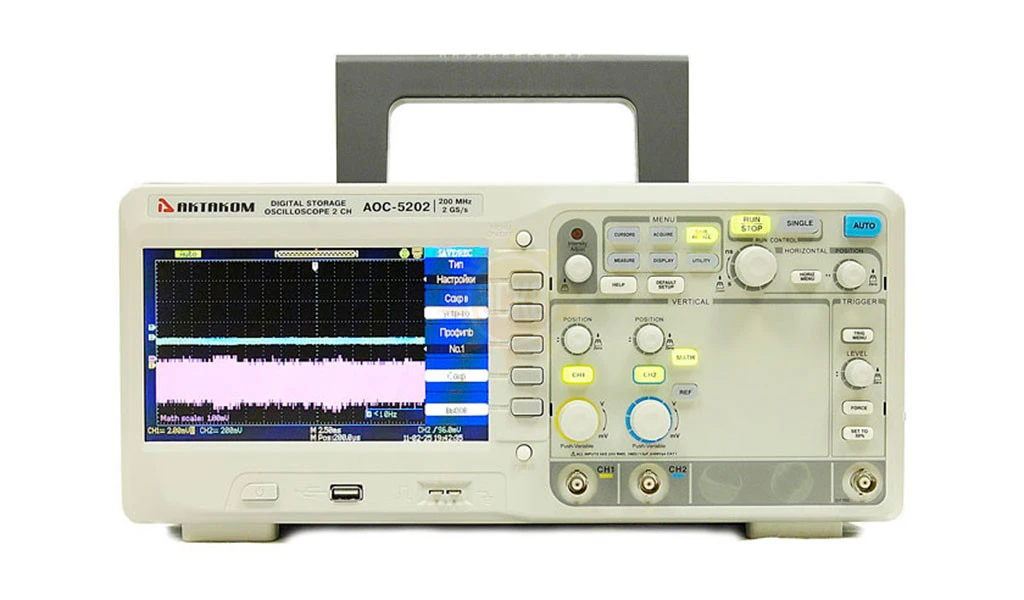

АОС-5202 — осциллограф цифровой запоминающий

распечатать описание в PDF

Артикул: 460702

АОС-5202 — осциллограф цифровой запоминающий

Полоса пропускания МГц

200

Частота дискретизации

1 Гвыб/с

Частота дискретизации

1 Гвыб/с

Количество каналов

Исполнение

Настольный

Объем памяти (количество точек) на канал

5К

Тип осциллографа

Цифровой запоминающий

цена по запросу

с поверкой +3 900 ₽

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 14 месяцев

Госреестр 48999-12
до 25.11.2021

Межповерочный интервал 1 год

ТД «ЭСКО» официальный дистрибьютор Актаком в России

Особенности осциллографа цифрового запоминающего АОС-5202:

автоматические измерения: 32 типа:
14 по напряжению: Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot;
18 во временной и частотной областях: Rise time, Fall time, Freq, Period, +Wid, -Wid, +Dut, -Dut, Bwid, Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF;
курсорные измерения: ручные, слежение, авто;
хранение: 20 осциллограмм, 20 установок, 2 опорных маски;
ограничение полосы: 20 МГц;
функция усреднения (4..256);
пиковый детектор;
автоматический покадровый регистратор: 2500 кадров;
цифровые фильтры: НЧ, ВЧ, полосовой, режективный;
интерполяция: Sin(x)/x, линейная;
математические операции: сложение, вычитание, умножение, деление;
инверсия сигнала;
быстрое преобразование Фурье (Rectangle, Blackman, Hanning, Hamming). БПФ 1024 точки;
режимы растяжки;
режим X-Y;
самописец: 100 мс/дел...50 с/дел;
встроенный 6-разрядный частотомер;
режим послесвечения;
тестирование в пределах ("годен-негоден"). Модуль Pass/Fail встроенный;
форматы сохранения: осциллограмма (DAV), данные (CSV), изображение (BMP), настройки (SET);
сохранение на USB-устройство;
русскоязычное меню.

Характеристики АОС-5202

Параметр	Значение
Количество каналов	2 канала + внешний запуск
Полоса пропускания	200 МГц
Максимальная частота дискретизации в режиме реального времени	2 Гвыб/сек (1 Гвыб/сек на канал)
Частота дискретизации в эквивалентном режиме	50 Гвыб/сек
Максимальный объем памяти	24 К (12 К на канал)
Вертикальное разрешение	8 бит
Коэффициент вертикального отклонения	2 мВ/дел...5 В/дел, погрешность: ±3% (≥ 5 мВ/дел)
Время нарастания	1,8 нс
Входной импеданс	1 MОм ±2% \|\| 17 пФ ±3 пФ
Максимальное входное напряжение	400 В пик-пик
Коэффициент развертки	2,5 нс/дел…50 с/дел с шагом 1-2-5
Источник запуска	канал 1, канал 2, AC, внешний, внешний/5
Тип входов	AC, DC, ФВЧ, ФНЧ
Тип запуска	фронт, импульс, скорость нарастания, видео с выбором строки (PAL, SECAM, NTSC), поочередный
Дисплей	7 дюймов, разрешение 480x234 точек, цветной TFT 64 К
Интерфейс	USB-host, USB-device, PASS/FAIL, LAN
Питание	100 В - 240 В / 45 Гц...440 Гц
Потребляемая мощность	50 Вт
Масса	4,5 кг
Габаритные размеры	336х118х152 мм

Комплектация АОС-5202

№	Наименование	Количество
1.	Осциллограф цифровой запоминающий АОС-5202	1
2.	Кабель питания	1
3.	Осциллографический щуп	2
4.	Кабель USB	1
5.	Краткое руководство пользователя	1
